Хомуты для строительных лесов – важнейший элемент конструкции

Содержание

Хомуты для строительных лесов: типы и характеристики

Столичные застройщики, использующие леса хомутового типа, предпочитают приобретать хомуты в Москве — проверенные качественные элементы от надежных поставщиков. Современные хомуты доступны по всей стране: при желании, можно легко найти поставщика в своем регионе.

Для конструкций чаще всего используют два вида хомутов: поворотные и глухие (неповоротные). С помощью первых соединяют вертикальные стойки с диагональными элементами (связями). Это позволит увеличить жесткость лесов. Кроме того, с помощью поворотных хомутов можно определить любой удобный угол рабочей площадки – это важно для работы на сложных фасадах. Неповоротные хомуты используют для фиксации вертикальных стоек и горизонтальных связей под углом 90 градусов.

Типы и особенности

Ранее большую часть хомутов для монтажа строительных лесов изготовляли, используя черный металл. Это положительно сказывалось на их себестоимости, однако рабочие характеристики изделий были недостаточными: хомуты очень быстро ржавели, подвергаясь агрессивному воздействию внешних факторов.

Поэтому сейчас практически все производители специализируются на выпуске оцинкованных хомутов, изготовленных методом ковки. Они отличаются долговечностью и стойкостью, а также ремонтопригодностью. В частности, в случае повреждения резьбы можно произвести замену Т-образного болта и вновь использовать элемент в работе.
Типы хомутов:

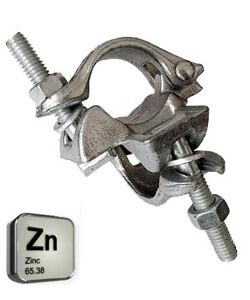

  • кованый оцинкованный хомут;
  • литой глухой хомут;
  • хомут с поворотным механизмом;
  • штампованный хомут – более доступный аналог кованого;

Главные характеристики

К самым распространенным типоразмерам хомутов относят изделия с параметрами 48х48 мм, которые практически универсальны и подходят для всех основных типов лесов. Нестандартные поворотные хомуты с параметрами 60х48 мм можно использовать не только в хомутовых, но и в штыревых лесах – для крепления диагональных связей к вертикальным стойкам. Также хомуты разрешено использовать для монтажа чашечных весов. Средний срок службы качественного современного элемента – 5-7 лет.

Вам нужно купить хомуты для строительных лесов в Москве у надежного поставщика? Компания «Арт-Подъем» предлагает ассортимент соединительных элементов от проверенных производителей. Наши специалисты предоставят качественную помощь в выборе типа и количества хомутов, быстро обработают заказ и позаботятся о доставке. Звоните нам, если хотите получить больше информации или квалифицированные консультации.

Хомуты для лесов

В хомутовых строительных лесах в качестве главного крепежного элемента применяются хомуты. С их помощью можно оперативно и надежно собрать вспомогательную систему даже на фасадах сложной конфигурации.

Хомуты для лесов

Штампованный
Диаметр 48 х 48 мм
Вес 1,15 кг

Штампованный
Поворотный
Диаметр 48 х 48 мм
Вес 1,2 кг

Кованый
Неповоротный
Диаметр 42-48 х 42-48
Вес 0,96 кг

Кованый
Поворотный
Диаметр 42-48 х 42-48 мм
Вес 1,13 кг

Кованый
Диаметр 48 мм
Вес 1,5 кг

Кованый
Фиксирующий
Диаметр 48
Вес 0,66 кг

Кованый
Одинарный
Диаметр 48
Вес 0,58 кг

Кованый
Для крепления
Диаметр 48
Вес 0,65 кг

Кованый
Неповоротный
Диаметр 48 х 60 мм
Вес 1,31 кг

Кованый
Неповоротный
Диаметр 60 х 60 мм
Вес 0,96 — 1,43 кг

Кованый
Поворотный
Диаметр 48 х 60 мм
Вес 1,38 кг

Кованый
Поворотный
Диаметр 60 х 60 мм
Вес 1,59 кг

Расчет доставки

Разновидности креплений

Хомут для лесов предназначен для фиксации стоек и связей между собой в цельную конструкцию. В зависимости от выполняемой функции и метода изготовления крепеж можно разделить на:

  • Поворотный;
  • Неповоротный;
  • Штампованный;
  • Кованый;
  • Фиксирующий;
  • К балкам.

Поворотные элементы скрепляют между собой вертикальные трубы и диагональные связи. Они обеспечивают повышенную жесткость, устойчивость конструкции. С помощью этих деталей можно регулировать углы соединений при установке на зданиях сложной архитектуры. Неповоротные хомуты применяются чаще в стыках, выполняемых под углом в 90О. Штампованные, кованые изделия производятся согласно ГОСТ 24140. Это прочные изделия, обеспечивающие повышенную надежность соединений.

Цена хомутов различается в зависимости от вида, размера, способа изготовления деталей. Стоимость будет отличаться на универсальные элементы, которыми можно скреплять трубы разного диаметра, и изделия, предназначенные для фиксации труб только конкретного размера.

Преимущества использования хомутов

Хомуты применяются в клиновых (ЛСК) и хомутовых (ЛСПХ) вспомогательных системах. Их также используют при монтаже рабочих площадок выносного типа. Они подходят для усиления жесткости, повышения надежности рамных приставных лесов (ЛРСП).

Применение крепежа позволяет:

  • Огибать сложные углы, закругленные участки фасада, другие выступы на наружных стенах при монтаже вспомогательных конструкций;
  • Варьировать шаг установки вертикальных стоек;
  • Изменять высоту укладки рабочих настилов без демонтажа оборудования (в пределах допустимых значений).

В компании ООО «Версона» в Москве вы легко купите хомуты для строительных лесов. Доставим оборудование на объект. Позвоните менеджерам по телефону +7 (495) 725-91-31 и узнайте цены на требуемые конструкции. Консультанты компании окажут бесплатную помощь в подборе хомутов.

Контакты

Адрес: Россия, 119620, г. Москва, ул. Авиаторов, 12

Хомутовые строительные леса. Простор для фантазии

Эксплуатационным ограничением многих конструкций строительных лесов является их недостаточная гибкость при использовании на фасадах со сложным экстерьером. В таких ситуациях наилучшим выходом считается применение хомутовых строительных лесов.

Составляющие конструкции хомутовых лесов

Благодаря наличию универсальной связи между отдельными модулями такие леса можно устанавливать по любой ломаной линии, длина которой зависит лишь от длины продольных стоек.

Обязательными составными частями хомутовых лесов являются:

  1. Стальные вертикальные стойки несущего типа. Они могут быть взаимозаменяемы между собой. Основные стойки производятся длиной 4000 мм, вспомогательные (доборные) – 2000 мм. Возможно совместное использование в одном модуле тех и других.
  2. Диагональные связи, которые предназначены для повышения жёсткости конструкции по обеим осям. Учитывая размеры рамы, собираемой с применением основных и доборных стоек, длина связей составляет 3700, либо 5300 мм.
  3. Ригели – поперечные стойки, которыми соединяются между собой, и увеличивают устойчивость хомутовых лесов в горизонтальном направлении.
  4. Лестницы, при помощи которых осуществляется сообщение между отдельными ярусами. Стандартная длина лестниц составляет 2000 и 2380 мм. Крепление лестниц производится при помощи навесных крюков, которые с противоположной стороны устанавливаются на ригель. Нижняя часть лестниц располагается непосредственно на настиле.
  5. Настилы, формирующие каждый ярус. Производятся из древесины хвойных пород качеством не ниже второго сорта. Габариты настилов 500×2000 мм и 750×1200 мм. Толщина досок для минимизации прогиба не может быть менее 25 мм.

Общие технологические возможности лесов составляют:

  • По предельной несущей способности – не ниже 240…250 кг/м 2 ;
  • По предельной высоте применения – до 60…80 м;
  • По нагрузке на горизонтальные элементы и настил – до 600 кг.

Для изготовления всех металлических деталей хомутовых строительных лесов используется сталь марок не ниже Ст.3 и Ст.4 по ГОСТ 380.

Особенности крепежа

Принципиальным отличием хомутовых строительных лесов от конструкций схожего назначения, например, рамных лесов или вышек-тур является способ крепления отдельных элементов между собой.

Хомутовый крепёж представляет собой пару U-образных пластин (обычно стандартного диаметра, под дугу 42,48 и 57 мм), которые соединяются между собой болтами. Для обеспечения надёжной затяжки и исключения деформации скоб при нагрузке болты должны иметь плавный радиусный переход от головки к стержню и снабжаться шайбами, создающими дополнительный заклинивающий момент.

При креплении к стене, в необходимом месте устанавливается анкер (соотношение его диаметра к глубине забивки должно быть не менее 1:2). С противоположной стороны подводится поперечина.

Классификация разновидностей хомутового крепежа может быть выполнена:

  • По их технологическому назначению;
  • По технологии производства.

Для соединения отдельных элементов хомутовых строительных лесов выпускаются хомуты жёсткого или поворотного типа. Первые соединяют элементы только под прямым углом, для чего в необходимом месте на одну из стоек или ригель накладывается стальной замок, состоящий из кольцевого бандажа, регулируемого по диаметру. В зазор между бандажом и образующей вводится одна из скоб хомута, после чего она стягивается болтом со второй его половиной. Поворотные хомуты отличаются возможностью соединения параллельно расположенных стоек. Они применяются в паре, причём каждый из хомутов располагается зеркально по отношению к смежному. Угол наклона таких хомутов можно менять.

Надёжность и долговечность хомутового соединения зависит от класса прочности крепежа. С увеличением длины стоек или ригелей класс прочности болтов и гаек увеличивается. Обычно для болтов он не может быть ниже 5.6. Эксплуатационная долговечность хомутов зависит также от технологии их получения. Хомуты получают холодной штамповкой из полосы, при этом происходит некоторое упрочнение материала (сталь с пределом прочности не ниже 400 МПа). Поворотные хомуты иногда изготавливают в клиновом исполнении, когда подголовник болта имеет форму усечённого конуса: это помогает плавно увеличивать затяжку соединения, не деформируя хомут.

Все детали хомутового крепления должны иметь антикоррозионное покрытие (обычно – цинкование).

Сборка хомутовых лесов

Перед сборкой рассчитывают фронт обслуживания, от которого зависит количество основных и доборных элементов. Сам процесс сборки начинается снизу, причём грунт в районе монтажа металлоконструкций должен быть очищен от строительного мусора. Строгое выравнивание поверхности необязательно, поскольку хомутовый способ крепления допускает некоторые неровности.

Читать еще:  Стоит ли покупать пиролизный котел Viessmann Vitoligno

Последовательность установки следующая:

  • На поверхность устанавливаются деревянные накладки, к которым крепятся башмаки.
  • Производится монтаж стоек внешнего и внутреннего каркасов.
  • В стенах готовят отверстия, и устанавливают анкера.
  • На необходимой высоте монтируют поперечные внутренние связи и прикрепляют их к стене здания или сооружения.
  • Устанавливают ригеля для опор первого монтажного яруса.
  • Устанавливают настил первого яруса.
  • Монтируют ригеля следующего яруса.
  • Готовят отверстия под анкерное крепление элементов конструкции следующего яруса.
  • Продолжают операции, начиная с четвёртого пункта.

В процессе производства монтажных работ можно пользоваться перекладками деревянного настила с одного этажа на другой, размечая места под установку люков. По окончательной готовности настилы фиксируют. Также в процессе сборки рекомендуется равномерно использовать основные и доборные стойки, учитывая, что при преобладании последних суммарная жёсткость конструкции снижается на 15…20%.

Некоторую особенность представляет собой монтаж хомутовых лесов по внешнему контуру стен. Здесь вместо жёстких хомутов используют поворотные, которыми скрепляют трубчатые конструкции в местах их поворота.

Из соображений безопасности запрещается производить монтаж очередного яруса без фиксации настилов и обустройства ригелей и люков на предыдущем ярусе. По завершении монтажа на торцы вертикальных трубчатых стоек надевают стальные заглушки, которые препятствуют прохождению влаги внутрь труб.

Размеры и маркировка лесов

Маркировка хомутовых лесов включает в себя буквенную часть (обычно это ЛСПХ — «леса строительные передвижные хомутовые»), и число, которое обозначает предельную высоту использования в метрах. Таким образом, марка ЛСПХ-40 указывает на то, что леса такого типоразмера безопасно применять для зданий или сооружений высотой до 40 м.

Весь ассортимент серийно выпускаемых хомутовых строительных лесов представлен в таблице:

Условное обозначениеДиаметр трубы/ толщина стенки, ммНаибольшая высота установки, мОсновной высотный шаг яруса, мПродольный шаг стоек,мШирина настила,мНаибольшая допустимая нагрузка на настил, кг
ЛСПХ-30от 42/2
до 63/3
30230,75 или 1150
ЛСПХ-40УС4021,5250
ЛСПХ-60602,51200
ЛСПХ-80802,51200
ЛСПХ-80УС8021,5250

Настилы модификации УС используют ригеля усиленной конструкции.

Преимущества хомутовых лесов:

  1. Возможность проведения различных работ на фасадах со сложной конфигурацией и периметром.
  2. Постоянный контроль за текущим состоянием креплений.
  3. Возможность одновременной регулировки собранной конструкции сразу в нескольких направлениях.
  4. Леса можно использовать как для наружных, так и для внутренних работ, а также в комбинации с другими типами лесов.
  1. Наибольшая стоимость по сравнению с другими типами строительных лесов.
  2. Необходимость в дополнительной комплектации хомутовых креплений при изменении конфигурации фасада.
  3. Сложность регулировки.

Цена хомутовых строительных лесов определяется материалами, используемыми для их изготовления. Обычно она колеблется в пределах от 80 до 100 руб. за м 2 (цена трубчатых конструкций с усиленными ригелями обычно выше на 10…15%).

Хомуты для строительных лесов – важнейший элемент конструкции

Хомуты для строительных лесов (ХДСЛ) применяются для максимально надежного и оперативного крепления различных элементов таких конструкций, используемых для проведения отделочных и ремонтных работ.

Кратко о хомутовых лесах – что они собой представляют?

Интересующие нас конструкции формально причисляются к универсальным, но чаще всего они эксплуатируются на сложных строительных объектах. Хомутовые леса производятся без четкого ограничения их геометрических параметров. Благодаря этому на них допускается выставлять требуемую по размерам рабочую область, изменять высоту ярусов, выбирать нужный шаг стоек.

Хомутовые леса на строительном объекте

Хомутовые леса идеально подходят для сооружений и зданий, чья конфигурация далека от стандартных архитектурных решений.

Форма таких конструкций изменяется в широких пределах по высоте и в плане. Их можно устанавливать на башни и изогнутые фасады, на нефтяные и водные резервуары, на другие сложные промышленные сооружения, а также на любые здания для проведения монтажных, реставрационных и отделочных мероприятий.

Установка конструкции вокруг башни

Функцию ключевых несущих составляющих в описываемых строительных лесах выполняют поперечины (перпендикулярно устанавливаемые к стене элементы), горизонтальные связи и вертикальные стойки. Их обычно изготавливают из труб сечением 60 либо 48 мм. Настил толщиной 2,5–4 см для рассматриваемых конструкций делают из сосны или из иных пород хвойных деревьев. К стене хомутовые леса крепят посредством анкеров-кронштейнов расклинивающегося типа. А высокую жесткость им обеспечивают хомуты для строительных лесов. О них мы и будем говорить далее.

Хомуты для лесов – они разные!

Конструкция ХДСЛ бывает глухой (иначе говоря, неповоротной) и поворотной. При этом в комплект хомутов входят разные виды крепежных элементов – гаек и хомутов. Неповоротные изделия можно применять исключительно под 90-градусным углом. Поэтому они используются для соединения вертикальных стоек и горизонтальных связей, которыми располагают хомутовые леса. Конструкция таких изделий дает возможность выставлять площадку для проведения работ строго по заданному уровню.

Глухая конструкция ХДСЛ

Поворотные хомуты необходимы для соединения диагональных связей, которые значительно повышают жесткость лесов, с вертикальными стойками. Также эти хомутовые изделия используются для подбора требуемого угла рабочей зоны и оптимальных размеров секций лесов. Эта возможность очень важна в случаях, когда строительно-монтажные работы осуществляются на строениях сложной конфигурации.

Неповоротные и поворотные ХДСЛ применяются не только в хомутовых лесах. Их можно встретить также в рамных и клиновых конструкциях, где необходимо обустраивать выносные рабочие площадки либо возникает потребность в придании лесам большей жесткости. Хомутовые изделия всегда подбираются с учетом их надежности и максимальной функциональности. Это гарантирует безопасность эксплуатации и прочность строительных лесов. Конструкция последних благодаря хомутам может существенно изменяться.

Поворотные хомуты для соединения диагональных связей

Использование ХДСЛ позволяет:

  • устанавливать леса непосредственно около зоны выполнения высотных (ремонтных, монтажных и отделочных) работ;
  • огибать выступы на зданиях, сложные углы, округленные элементы фасадов;
  • изменять схему лесов по ряду показателей – дистанция между стойками, шаг стоек, высота яруса и так далее.

Добавим, что по технологии изготовления хомутовые изделия делят на штампованные и кованые. Чаще встречаются кованые хомуты, хотя по технологическому потенциалу они мало чем отличаются от штампованных.

Особенности хомутов и положения Госстандарта на их производство

До недавних пор ХДСЛ выпускались из обычных черных металлов. За счет этого конструкция лесов имела малую стоимость. Правда, такие хомутовые крепежные изделия быстро ржавели под влиянием дождя и снега. Сейчас большинство производителей хомутов выпускают оцинкованные кованые элементы. По себестоимости они немного дороже ХДСЛ из черных металлов, но зато имеют в разы большую эксплуатационную выносливость и долговечность использования.

Изделия из черных металлов

Самым ненадежным компонентом любого современного хомута считается болт (он имеет Т-образную форму), который скрепляет его конструкцию в одно целое. Раньше при повреждении резьбы на таком болте приходилось приобретать новый ХДСЛ. В наши дни эта проблема решена – производители изготавливают сменные Т-образные метизы. При выходе болта из строя в хомут просто-напросто ставят новый «копеечный» крепежный элемент и продолжают использовать ХДСЛ.

Конструкция хомутов и их геометрические размеры описываются в Госстандарте 24140–80. Этот документ позволяет выпускать рассматриваемые в статье изделия из стального круга, полосы или ленты. Временное сопротивление стали, используемой для изготовления хомутов, должно находиться на отметке не менее 30 кгс/мм, а удлинение (относительное) материала быть 15 и более процентов. Хомуты поставляются в ящиках, в консервационной смазке по Госстандарту 9.014–78. Тара маркируется по стандарту 14192.

Поставка хомутов в ящиках

Основные требования к качеству хомутов для лесов следующие:

  • отсутствие на резьбовой поверхности заусенцев и вмятин;
  • отсутствие глубоких выкрашиваний и рванин (под глубокими понимают дефекты, которые по длине больше, чем показатель половины резьбового витка).

Кроме того, на поверхности хомутов не должно быть трещин и подсеков.

Хомуты для строительных лесов – важнейший элемент конструкции

Хомуты для лесов для строительства (ХДСЛ) используются для по максимуму хорошего и своевременного крепления разных компонентов подобных конструкций, используемых с целью проведения облицовочных и работ по строительству.

1 Коротко о хомутовых лесах – что они представляют из себя?

Интересующие нас конструкции де-юре причисляются к многофункциональным, но очень часто они используются на трудных объектах строительства. Болтовые леса производятся без четкого ограничения их параметров геометрии. За счёт этого на них разрешается ставить требуемую по размеру область для работы, менять высоту ярусов, подбирать необходимый шаг стоек.

Болтовые леса на объекте строительства

Болтовые леса прекрасно подойдут для построек и строений, чья конфигурация далека от типовых решений в архитектурном плане.

Форма подобных конструкций меняется в широких пределах по высоте и в плане. Их можно ставить на башни и изогнутые фасады, на нефтяные и водные резервуары, на прочие трудные промышленные строения, а еще на любые строения с целью проведения монтажных, реставрационных и облицовочных мероприятий.

Установка конструкции вокруг башни

Функцию основных несущих составляющих в описываемых лесах для строительных работ исполняют поперечины (перпендикулярно ставящиеся к поверхности стены детали), горизонтальные связи и отвесные стойки. Их в большинстве случаев делают из труб сечением 60 либо 48 мм. Настил толщиной 2,5–4 см для рассматриваемых конструкций выполняют из сосны или из других пород деревьев хвойной породы. К поверхности стены болтовые леса закрепляют при помощи анкеров-кронштейнов расклинивающегося типа. А высокую жесткость им предоставляют хомуты для лесов для строительства. Про них мы и будем говорить дальше.

2 Хомуты для лесов – они различные!

Конструкция ХДСЛ бывает глухой (говоря по другому, неповоротной) и поворотной. При этом в набор хомутов входят различные виды элементов крепежа – гаек и хомутов. Неповоротные изделия можно использовать только лишь под 90-градусным углом. Благодаря этому они используются для соединения стоек установленнных вертикально и горизонтальных связей, которыми располагают болтовые леса. Конструкция данных изделий позволяет ставить площадку с целью проведения работ строго по заданному уровню.

Глухая конструкция ХДСЛ

Поворотные хомуты нужны для соединения диагональных связей, которые существенно увеличивают жесткость лесов, с стойками в вертикальном положении. Еще эти хомутовые изделия применяются для выбора необходимого угла зоны для работы и хороших размеров секций лесов. Эта возможность особенно важна в вариантах, когда работы по строительству выполняются на строениях трудной комбинации.

Неповоротные и поворотные ХДСЛ используются не только в хомутовых лесах. Их можно повстречать также в рамных и клиновых конструкциях, где нужно обустраивать выносные рабочие площадки либо появляется необходимость в придании лесам лучшей жесткости. Хомутовые изделия все время выбираются с учитыванием их надежности и самой большой практичности. Это дает вам гарантию безопасности эксплуатации и крепость лесов для строительства. Конструкция останних благодаря хомутам может значительно изменяться.

Читать еще:  Как приучить ребенка помогать по дому

Поворотные хомуты для соединения диагональных связей

Применение ХДСЛ позволяет:

  • ставить леса конкретно около территории исполнения высотных (строительных, отделочных и монтажных) работ;
  • огибать выступы на зданиях, трудные углы, округленные детали фасадов;
  • менять схему лесов по ряду показателей – дистанция между стойками, шаг стоек, высота яруса и так дальше.

Добавим, что по технологии изготовления хомутовые изделия разделяют на штампованные и кованые. Часто могут встречаться кованые хомуты, хотя по инновационному потенциалу они практически не отличимы от штампованных.

3 Специфики хомутов и положения Государственного стандарта на их производство

До недавнего времени ХДСЛ выпускались из обыкновенных черных металлов. Благодаря этому конструкция лесов имела малую цена. Правда, подобные хомутовые метизы быстро ржавели под воздействием атмосферных осадков. Теперь многие производители хомутов выпускают цинковые элементы ковки. По себестоимости они чуть дороже ХДСЛ из черных металлов, зато имеют в несколько раз большую эксплуатационную выносливость и долговечность применения.

Изделия из черных металлов

Самым ненадежным элементом любого сегодняшнего хомута считается болт (он содержит Т-образную форму), который скрепляет его конструкцию в единое целое. Раньше при повреждении резьбы на подобном болте доводилось покупать новый ХДСЛ. Сейчас проблема такого рода решена – изготовители делают сменяемые Т-образные крепежные металлические изделия. При выходе болта из строя в хомут просто-напросто ставят новый «копеечный» элемент крепежа и продолжают применять ХДСЛ.

Конструкция хомутов и их геометрические размеры описываются в Госстандарте 24140–80. Данный документ позволяет издавать рассматриваемые в публикации изделия из стального круга, полосы или ленты. Временное сопротевление стали, применяемой для производства хомутов, должно располагаться на отметке не меньше 30 кгс/мм, а удлинение (условное) материала быть 15 и более процентов. Хомуты поставляются в ящиках, в консервационной смазке по Государственному стандарту 9.014–78. Тара отмечается стандартно 14192.

Поставка хомутов в ящиках

Главные требования к качеству хомутов для лесов такие:

  • отсутствие на резьбовой поверхности заусениц и вмятин;
  • отсутствие глубоких выкрашиваний и рванин (под глубокими знают недостатки, которые по длине больше, чем признак половины резьбового витка).

Также, на поверхности хомутов не должно быть трещин и подсеков.

Хомуты для строительных лесов

Скидка 15% при заказе на сумму от 235 000 руб.

Хомут неповоротный
универсальный
(42мм — 48мм)

Хомут поворотный
универсальный
(42мм — 48мм)

Хомут
неповоротный
(60 * 48 мм.)

Хомут
поворотный
(60 * 48 мм.)

Хомут
неповоротный
(60*60 мм.)

Хомут
поворотный
(60*60 мм.)

Хомут
к балке
(48 мм.)

Хомут
фиксирующий
(48 мм.)

Хомут
одинарный
(48 мм.)

Хомут
крепления к доске
(48 мм.)

Хомут
стыковочный наружный
(штамп., 48 мм.)

Хомут
стыковочный
(кованый, 48 мм.)

Втулка внутр.
соединительная
(штамп., 48 мм.)

Хомут для зажима
лестницы
(штамп., 48 мм.)

Болт
Т-образный оцинк.
(с гайкой, шайбой)

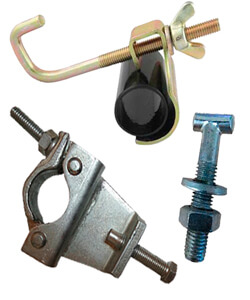

В ходе сборки хомутовых лесов используются специальные крепежные элементы – обжимные металлические хомуты. Именно они дали название вышеуказанному виду каркасных подмостей, и именно благодаря ним приставные леса отличаются максимальной универсальностью. Сам стальной хомут состоит из двух скоб, соединенных между собой с помощью болта. Одна скоба предназначается для обхвата несущей вертикальной стойки подмостей, а вторая – для горизонтальной связи. Чтобы зафиксировать трубы в заданном положении, в конструкцию крепежей добавляются Т-образные болты: чем сильнее его закручивают, тем надежнее скоба держит стойку. Соответственно, ослабление болта приводит к ослаблению крепления.

Трубные стальные хомуты: классификация
По способу производства металлические хомуты для труб делятся на кованые и штампованные изделия. По способу защиты от коррозии – на оцинкованные, луженые, покрытые полимерной порошковой краской. Если рассматривать конструкцию и выполняемую роль, выделяют неповоротные (второе название – глухие) и поворотные строительные хомуты. Все перечисленные классификации имеют значение при выборе крепежей, так как непосредственно влияют на эффективность, безопасность, уместность и итоговую стоимость.

К примеру, лучше всего сопротивляется деструктивному природному влиянию хомут из оцинкованной стали, чем аналог со слоем краски. Это важно при приобретении крепежных элементов для регионов с холодной погодой или частыми атмосферными осадками. Однако оцинковка металла стоит дороже, чем порошковая покраска, в связи с чем в некоторых случаях предпочтение отдается более доступному антикоррозийному покрытию. Касательно классификации по конструкции: поворотный хомут для лесов имеет свое предназначение, а неповоротный хомут – свое, поэтому было бы ошибочным купить крепежи только одного вида, проигнорировав второй.

Чем отличается глухой хомут от поворотного
Для лучшего понимания разницы между этими двумя элементами нужно вспомнить конструкцию самих строительных лесов – оборудования, для сборки которого и используются крепежи. Они состоят из секций по длине и ярусов по высоте; каждая секция состоит из четырех несущих стоек, которые соединяются между собой при помощи верхнего и нижнего ряда горизонталей. Также в каркас входят диагонали – трубчатые элементы, обеспечивающие жесткость секций, и предотвращающие «складывание» тяжелой металлоконструкции.

Следовательно, поворотный хомут для строительных лесов позволяет соединить вертикальную стойку с диагональю под любым углом, так как обе скобы крепежа могут двигаться. В отличие от них стальной хомут для крепления труб глухого типа отличается большей «жесткостью»: его скобы не поворачиваются, наоборот, они прикреплены друг к другу под прямым углом. Соответственно, неповоротный хомут для лесов используется для соединения несущих стоек с горизонтальными трубами, и строго под углом 90°. От этого зависит безопасность и устойчивость всего оборудования.

Особенности конструкции и монтажа хомутовых лесов

Современное строительное оборудование представлено настолько богатым ассортиментом, что возведение зданий и сооружений перестало восприниматься как сложный и растянутый на десятилетия процесс (как было еще несколько столетий назад). Особое место среди всего этого оборудования занимают строительные хомутовые леса – предельно мощные временные вспомогательные подмости. Так для чего, собственно, нужны многоярусные строительные леса хомутового типа?

Чтобы получить доступ к нуждающемуся в ремонте участку фасада, расположенному на высоте 50 метров? Или для обеспечения безопасности строителей, чья деятельность априори сопряжена с риском? Хомутовые леса сочетают в себе обе эти цели и способствуют качественному осуществлению работ в безопасных условиях! Хотя их и начали производить относительно недавно, популярность таких средств подмащивания быстро распространялась во всем мире благодаря исключительному перечню преимуществ, среди которых особо стоит выделить:

  • универсальность, а также приспособляемость лесов к любым нестандартным сооружениям;
  • малогабаритность в демонтированном виде, что имеет значение для складирования и транспортировки подмостей;
  • прочность, устойчивость к повышенным нагрузкам.

Также хомутовые леса можно легко комбинировать с другими видами многоярусных средств подмащивания. В итоге такие «сборные» конструкции могут оказаться довольно надежными и относительно недорогими. Чаще всего для этих целей используются клиновые строительные леса.

Отличительные черты конструкции хомутовых лесов

Конструкция данных подмостей значительно отличается от аналогов. Так, принципиально разными с хомутовыми конструкциями являются рамные леса, в основании которых лежат прямоугольные рамы с флажками в качестве крепежных деталей. Простые по своей конструкции штыревые леса собираются с помощью штырей, приваренных к элементам, а сложные клиновые леса – с помощью клиновых замков, состоящих из фланца, скобы и непосредственно клина.

Совершенно другими являются хомутовые модели: у них нет приваренных к стойкам или горизонталям крепежей! Вместо этого все элементы соединяются хомутами, что позволяет подстраивать леса под неровные поверхности установки и т.д. Расстояние между горизонталями вымеряется вручную, в отличие от тех же клиновидных моделей, у которых есть фланцы – сваренные со стойкой элементы, к которым присоединяются диагональные и горизонтальные элементы.

Хомуты – крепежные детали, состоящие из двух скрепленных между собой скоб для соединения вертикальной стойки со связями – бывают двух видов: поворотные и неповоротные. Первый вид предусматривает самые разные углы крепления и позволяет собирать средства подмащивания вокруг самых нестандартных в плане конфигурации зданий. Неповоротные (называемые также «глухими») хомуты не обладают такими свойствами: они соединяют элементы исключительно под прямым углом.

Монтаж хомутовых лесов

Стоечные хомутовые леса по праву считаются одними из самых надежных среди других видов многосекционных подмостей, но, помимо преимуществ, у них есть и один существенный недостаток – сложная сборка. Если сравнивать данные подмости с рамными, то у рамочных конструкций связи соединяются с несущими элементами посредством флажков буквально за пару секунд! А вот монтаж хомутовых лесов занимает куда больше времени: нужно установить хомуты на стойках, закрепить их, присоединить горизонтали, закрепить и их, проверить, чтобы все было ровно, а в случае необходимости – подкорректировать высоту установки хомутов.

Таким образом, если вы решили купить хомутовые леса, приготовьтесь долгому и сложному монтажу! Чтобы вы примерно представляли, что представляет собой сборка, мы подготовили для вас краткую инструкцию на примере хомутовых лесов производства нашей фирмы модели ЛХ-30-Л:

  1. Для начала следует установить деревянные подкладки и башмаки (опорные метизы из стальной пластины с приваренной трубой для стыковки со стойкой);
  2. В башмаки (также называются подпятниками) вставляются вертикальные стойки (попарно чередуются длинные и короткие), к которым обязательно нужно прикрепить связи и поперечины;
  3. На 2-метровой высоте важно нарастить длинные стойки, скрепляя их продольными элементами и поперечинами второго яруса. При этом не следует забывать о креплении каркаса к стене, для чего используются анкерные стяжки или кронштейны;
  4. Далее укладываются настилы, устанавливаются лестницы и ограждения;
  5. Повторять вышеописанные действия до достижения лесами нужной высоты.

Естественно, назвать данную инструкцию полной нельзя: она лишь примерно описывает ход монтажа без вникания в мельчайшие детали, с которыми вам придется столкнуться на практике.

Вы всегда можете получить информацию, купить или взять в аренду хомутовые леса производства компании ПК МДН-Пром обратившись к нам одним из следующих способов:

  • по телефону +7(499) 923-38-91
  • заказать обратный звонок
  • воспользоваться формой обратной связи.

Крепления для строительных лесов: разновидности, способы закрепления

Строительные леса – сборная конструкция, предназначенная для подъема монтажников или отделочников на необходимую высоту и проведения с них работ. Применяются при отделке фасадов зданий высотой более одного этажа.

  1. Типы строительных лесов
  2. Клиновые
  3. Рамные
  4. Штыревые
  5. Хомутовые
  6. Стеновая опора
  7. Виды крепежа
  8. Поворотные и неповоротные хомуты
  9. Соединительные муфты
  10. Кронштейны
  11. Анкеры
  12. Другие крепления
  13. Особенности установки и закрепления лесов и вышек к стенам здания

Типы строительных лесов

Изначально существовали только деревянные конструкции. Они собирались из досок и позволяли производить с них все необходимые работы. Минус деревянных вышек – скорость сборки. Со временем деревянные леса вытеснили металлические. Они легки, разборные и могут перевозиться с одного объекта на другой. Существует несколько типов:

  • клиновые;
  • рамные;
  • штырьевые;
  • хомутовые.
Читать еще:  Автостекла — в наличии и на заказ

Клиновые

Элементы изготавливаются из металлических пустотелых труб, соединяются при помощи самотормозящего механизма, который фиксируется при помощи клина. Отсюда и название конструкции – клиновые стоечные приставные леса. На основных стойках конструктивно предусмотрены металлические диски с крепежными отверстиями строгой геометрической формы. Шаг дисков может быть от 0,5 до 1 метра. Профессиональные варианты изготовлены из металлических труб диаметром 60 мм, леса для частного использования — 48 мм и имеют ограничение по высоте.

Особенность клиновых конструкций – скорость сборки (замки устанавливаются быстрее, нежели болты) и допуски по нагрузке, значительно превышаюшие допустимую переносимую нагрузку аналогов.

Предназначена конструкция для проведения работ по возведению или наружной отделке зданий, высотой до 100 метров. Допускается использовать для строений сложной конфигурации, например, для домов с закругленными стенами.

Рамные

Собирается из стоек, сваренных в рамы, поперечных и диагональных труб. Одна секция включает в себя одну раму с лестницей для удобного подъема, одну без, а также две горизонтальные и две диагональные связи.

По вертикали секции наращиваются по принципу труба в трубу, по горизонтали соединяются диагональными и горизонтальными связями из металлической трубы диаметром 2,5 см. В нижней части рамных труб сделано специальное сужение, которое используется при установке одной рамы на другую, также предусмотрены крепления для горизонтальных и диагональных связей.

Тип соединения рамы со связями — штыревой с предохранительным механизмом (флажком). В нижней части первой секции устанавливаются опорные площадки (башмаки). Максимальная высота, на которой допускается использование, зависит от диаметра труб, из которых изготовлены рамы. Для диаметра 42 мм – 60, для 48 мм – 100 м. Высота одной секции 2 метра.

Штыревые

Штыревые вышки могут использоваться до 40 метров. Основное преимущество — возможность установки к стенам любой геометрии, при условии использования дополнительных элементов от хомутовых лесов. Изменение геометрии возможно за счет регулируемых хомутов, при помощи которых изменяют направление горизонтальных связей.

Основные элементы — это стойки и ригиля, соединяющиеся при помощи втулок и крючков. Втулки жестко закреплены на стойках, крюки на ригилях. Также в конструкции присутствуют полустойки, которые чередуются со стойками, — для смещения оси крепления и придания конструкции большей жесткости. Ригеля разделяются на продольные и поперечные. Поперечные устанавливаются перпендикулярно, могут фиксироваться к стене при помощи пробкового крепления.

Также в конструкции используются:

  • башмак – устанавливается в нижней части стойки или полустойки и передает нагрузку на грунт;
  • диагональ верхняя и нижняя, устанавливаются на первом (рядом с башмаками) и последнем ярусе, необходимы для дополнительной жесткости;
  • связи — элементы, используемые для изменения направления лесов, также применяются в качестве перил, фиксируются на хомуты и поворотные хомуты.

Хомутовые

Используются для проведения работ на высоте до 100 метров. Конструкция регулируемая, поэтому может использоваться для любого типа фасада.

Основной элемент крепления поперечных и продольных связей к стойкам — специальный хомут, который может быть глухим или регулируемым, о нем будет речь ниже.

За счет повышенной жесткости способны выдерживать нагрузку более 200 кгм2. Отличается низкой скоростью сборки, т.к. хомуты имеют болтовое соединение, каждое из которых необходимо закручивать вручную. Требует обязательного крепления к стене.

Стеновая опора

Используется для фиксации лесов и соблюдения необходимой дистанции. Изготавливается из отрезка трубы определенного диаметра. В зависимости от вида лесов, с которыми применяется элемент, может отличаться способом крепления. Например, для крепления клиновых конструкций к бетонной стене с одной стороны опоры должен быть предусмотрен клиновой замок, а со второй — элемент крепления к стене, площадка, крюк и т.д.

Наиболее распространены стеновые опоры, которые крепятся к стойкам при помощи неповоротных хомутов.

Виды крепежа

Важным моментом при установке конструкции лесов является их крепление. Неправильно закрепленные элементы — это не только опасность для монтажников, но и для проходящих мимо строительного объекта прохожих, проезжающих машин.

Второй момент — необходимость соблюдения определенной дистанции для возможности монтажа отделочных материалов. Для решения данных проблем используют специальный крепеж для сборных строительных лесов, при помощи которого можно не только собрать саму конструкцию, но и надежно зафиксировать её к стене.

Поворотные и неповоротные хомуты

В зависимости от производителя внешний вид таких хомутов может отличаться, но принцип фиксации у всех один. Неповоротный хомут — это жесткая конструкция, состоящая из пары хомутов для металлической трубы с единым основанием. Угол такого хомута, как правило, 90 градусов.

Хомутовые изделия различаются по диаметру труб, которые возможно зажать при помощи такого хомута. Зажимной механизм нормального хомута для строительных лесов должен изготавливаться из прочного металла, с одной стороны фиксироваться на неразборный шплинт, с другой — на болтовое соединение.

Поворотный хомут отличается от неповоротного возможностью регулировки положения зажимных механизмов. Он состоит из пары отдельных креплений для труб, соединённых при помощи неразъемного поворотного механизма.

В продаже можно встретить хомуты, которые имеют различный диаметр зажима для левой и правой части. Это необходимо для тех случаев, когда продольные соединительные трубы имеют диаметр меньше стоечных.

Соединительные муфты

Деталь используется для фиксации места соединения рамных лесов, удлинения труб. Муфта изогнута по форме трубы и имеет несколько болтовых соединений для фиксации. Такая конструкция обеспечивает жесткое крепление. Муфты разделяются по диаметру захвата.

В хомутовых лесах монтаж к стене здания производится при помощи стеновой опоры. Соединить опору с поперечными связями можно при помощи муфты подходящего диаметра.

Кронштейны

Кронштейны предназначены для фиксации любого типа строительных лесов к стене. Одна сторона крепежа имеет загиб под прямым углом, на конце которого предусмотрено отверстие для крепления конструкции к стене при помощи анкерного соединения.

С другой стороны — изгиб, применяемый как хомут, предназначенный для захвата и фиксации вертикальной стойки лесов.

Кронштейны для строительных лесов могут быть регулируемые. В таком случае конструкция делится на две отдельные детали, на концах которых по несколько монтажных отверстий для изменения расстояния от хомута до крюка крепления.

Анкеры

Анкер – это универсальный крепеж, при помощи которого фиксируют стеновые опоры, кронштейны и прочие детали лесов. Например, анкер можно использовать, как крепление для строительных лесов 10х120 с регулируемым кронштейном к бетонной стене.

Другие крепления

Помимо основных креплений могут применяться разного рода комбинированные крепежи:

  • шуруп кольцо для строит лесов mgv совместно с дюбелем по бетону;
  • Т – образный кронштейн из металлического профиля с крепежным хомутом;
  • «глухие» хомуты;
  • флажковые регулируемые замки и т.д.

В зависимости от сложности крепления и конструкции необходимо подбирать оптимальный тип крепления.

Особенности установки и закрепления лесов и вышек к стенам здания

Крепление к бетонной стене требует ответственного подхода и должно быть максимально прочным. Надзорные органы строго контролируют правильность проведения работ. Если в процессе сборки и крепления конструкции к стенам дома были допущены нарушения, то работы на объекте остановят до момента устранения причины.

Необходимо учитывать и соблюдать особенности установки строительных лесов:

  1. Перед проведением работ по сборке конструкции необходимо максимально освободить прилегающую к объекту территорию.
  2. Оградить, либо обозначить опасную зону специальным скотчем.
  3. Провести инструктаж рабочих.
  4. Осмотреть детали конструкции на предмет повреждений и работоспособности замковых механизмов.
  5. Обеспечить отвод воды с площадки, на которую планируется установка конструкции. Вода может стать причиной проседания грунта под стойками лесов.
  6. Места установки анкерных креплений должны строго соответствовать плану установки.
  7. Под опорные башмаки конструкции допускается устанавливать отрезки досок толщиной не менее 40-50 мм.

Придерживаясь этих требований безопасности, можно избежать неприятностей и чрезвычайных происшествий при сборке лесов.

Строительные леса — объект повышенной опасности, поэтому к его креплению предъявляются особые требования.

Купить хомуты для строительных лесов и болты цена от 90 рублей!

Доставим за 3 часа! Оплата при получении. Гарантия 1 год! Акции и распродажи!

Хомут неповоротный (глухой)

Основной каталог продукции

Хомуты для строительных лесов

Хомуты или замки для строительных лесов (ХДСЛ) применяются для надежного и прочного скрепления элементов конструкций, которые используются во время проведения строительных, ремонтно- монтажных, отделочных и других видов работ.

Области применения ХДСЛ

Наиболее частая сфера, в которой используются хомуты — для крепления лесов, которые в основном необходимы для проведения строительных работ на сложных объектах. Преимущества хомутовых лесов в том, что благодаря сборной конструкции можно легко менять размер рабочей области, требуемую высоту ярусов и устанавливать стойки на нужном расстоянии.

Хомуты для хомутовых лесов также применяются и в различного рода рамных и клиновидных конструкциях. С их помощью обустраивают выносные рабочие площадки. Эти крепления придают конструкциям наибольшую жесткость и делают работу на них безопасной.

Функции хомутов

Строительные хомуты для лесов позволяют создать жесткую и надежную конструкцию, которая обеспечивает безопасность работы на высоте.

С помощью ХДСЛ становится возможным устанавливать строительные леса в непосредственной близости от зоны, в которой проводятся ремонтно-монтажные, отделочные или строительные работы.

Применяя различные модификации хомутов, можно создавать строительные конструкции для работы на зданиях сложной архитектуры, имеющих нестандартную форму: скругления, выступы, непрямые углы.

Использование хомутов позволяет произвольно модифицировать схему сборки строительных лесов в зависимости от производственной необходимости, менять такие параметры, как расстояние между стойками, высота ярусов и пр.

Разновидности ХДСЛ

По своим функциональным качествам хомуты подразделяются на три категории:

  1. хомут для лесов поворотный для создания каркасов нестандартных форм, а также крепления элементов конструкций под непрямым углом;
  2. хомут для лесов неповоротный или глухой, позволяющий фиксировать элементы строительных лесов строго под углом 90 градусов;
  3. хомут стыковочный, внутренний или наружный, для соединения отдельных элементов строительных лесов в прямую линию.

Конструктивные особенности

Современные хомуты выпускаются из стальных сплавов, а также подвергаются процессу оцинковки. Это позволяет придать конструкции большую устойчивость к агрессивным природным воздействиям. Таким образом, кованый оцинкованный хомут служит гораздо дольше.

Скрепляющим элементом конструкции хомута является поворотный Т-образный болт. Болт строительного хомута является съемным и может меняться по мере износа.

Кованые хомуты для лесов изготавливаются по государственному стандарту 24140-80. Для производства изделий используется сталь со следующими характеристиками:

  • временное сопротивление – 30 кгс/мм;
  • удлинение – от 15%.

Компания ООО «Дирс» предлагает по выгодной цене купить металлические стальные хомуты для крепления строительных лесов. У нас вы также можете купить болты с Т-образной головкой. Все изделия, представленные на сайте, имеют сертификат качества.

Источники:

http://artpodem.ru/info/xomuty-dlya-stroitelnyx-lesov-kupit-v-moskve-v-kompanii-art-podem

http://wersona.ru/products/stroitelnye-lesa/homuty-dlja-lesov

http://proinstrumentinfo.ru/homutovye-stroitelnye-lesa-lsph-40-lsph-60-sborka/

Хомуты для строительных лесов – важнейший элемент конструкции

http://tooran.com.ua/dacha/homuty-dlja-stroitelnyh-lesov-vazhnejshij-jelement.html

http://xn—-8sbemb9a1be.xn--p1ai/homuty-dlya-lesov.php

http://pkprom.com/poleznoe/articles/osobennosti-konstruktsii-i-montazha-khomutovykh-lesov/

http://krepezhinfo.ru/kreplenie-dlya-stroitelnyh-lesov/

http://ooodirs.ru/stroitelnye-khomuty-dlya-lesov/

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
