9 советов по выбору виброплиты

Как выбрать виброплиту?

Содержание:

1. 1. Движущая сила
2. 2. Глубина уплотнения
3. 3. Площадь рабочей поверхности
4. 4. Производительность
5. 5. Дополнительные возможности
6. 6. Популярные производители

Состояние дорог в нашей стране всегда было больной темой. А современная статистика* это только подтверждает. По итогом ежегодного рейтинга качества дорог Россия находится на 136 месте из возможных 144. Конечно, ситуацию эту пытаются исправить – в каждой области задействуются тысячи единиц специализированной техники для ремонта дорог, в том числе не только асфальтоукладочные катки, но и виброплиты для наложения «заплатки» при так называемом ямочном ремонте полотна. Только в 2013 году было отремонтировано 9 000 км дорог и федеральных трасс, на что было затрачено в 1,6 раз больше средств, чем в 2012 г. Планы же на 2014 и 2015 год и того больше.

Но не только крупные подрядчики занимаются ремонтом дорожного покрытия. Вся ответственность за состояние асфальта в спальных районах, во дворах многоэтажных домов ложится на управляющие компании, которые обслуживают эти территории. В их сферу деятельности входит уже не только ремонт дорог, но и в целом облагораживание территорий и различные ландшафтные и строительные работы. Для этих целей понадобится техника, не только укладывающая дорожное покрытие, но способная уплотнить грунт, качественно утрамбовать песок, гравий и плотно уложить плитку. Именно для этого чаще всего и используются виброплиты. Это дорогостоящее оборудование покупают для работы каждый день, поэтому очень важно, чтобы оно было качественным, прекрасно выполняло поставленные перед ним задачи и не выходило из строя. В этой статье мы подробно расскажем о виброплитах, их основных характеристиках и о том, какие из них наиболее эффективны в работе.

Движущая сила

Двигатель – сердце любой техники. Не исключение в данном случае и виброплиты. Именно от типа установленного двигателя и его мощности будут зависеть скорость перемещения виброплиты и центробежная сила (сила удара), что в свою очередь определяет эффективность уплотнения материала.

Двигатель у виброплиты может быть электрическим, дизельным или бензиновым (преобладают 4-хтактные). Он устанавливается на отдельную прочную раму, которая представляет собой две параллельно проходящих стальных трубы. Вся эта конструкция подсоединяется к подошве виброплиты через амортизаторы. В центре или на носу подошвы находится вибровозбудитель, внутри которого вращается вал. Это вращение создает центробежную силу, из-за которой начинает вибрировать основание виброплиты. Таким образом, и создается вибрация, необходимая для уплотнения. Она же заставляет технику двигаться, поэтому даже очень тяжелой виброплитой может легко управлять один человек.

По параметру мощности всех конкурентов оставят позади, несомненно, топливные двигатели. Одна из самых мощных виброплит в нашем интернет-магазине — ZITREK CNP 330А-1 091-0027 с бензиновым двигателем Honda GX 390 на 9800 Вт. Это профессиональная техника для дорожно-строительных работ. В качестве примера виброплиты со средней мощностью (в 4000 Вт) представляем ТСС TSS-VP80TH 207267. Она перемещается со скоростью 20 м в минуту, центробежная сила у нее равна 15 кН. Оборудование с такими характеристиками подойдет, например, для уплотнения 10 см песка. Но если слой материала будет больше (15, 20, 30 см), то понадобится виброплита, у которой центробежная сила будет выше (22, 27, 35 кН, соответственно). Следовательно, и мощность у такого оборудования должна быть выше.

В целом виброплиты отличаются следующими характеристиками по мощности:

• электрические — от 250 до 2200 Вт,
• бензиновые — 1770-9800 Вт
• дизельные — от 3000 до 24500 Вт.

На этом моменте выбора остановимся более подробно. Топливные виброплиты обычно используют на объектах и строительных площадках, где нет возможности подключиться к электросети. Такая техника отличается хорошей мобильностью и высокой мощностью. К примеру, Wacker Neuson DPU 130 5000610143 работает на дизеле и ее мощность действительно впечатляет – 24 500 Вт.

Запускаются топливные виброплиты при помощи ручного или электрического стартера. Источником питания электрического стартера служит виброустойчивый аккумулятор. Как уже говорилось выше, на бензиновые виброплиты обычно устанавливают 4-хтактные двигатели. Для облечения их запуска служит специальная центробежная муфта, которая позволяет снизить нагрузку при пуске до минимума.

При этом у топливных виброплит есть несколько недостатков — приходится постоянно следить за качеством и уровнем топлива в баке и из-за выхлопов с таким оборудованием нельзя работать в закрытых помещениях.

Виброплиты с электродвигателями подключаются к генераторам и электрическим сетям 220 или 380 В. Но также есть техника, для которой необходимо напряжение питающей сети ниже – 42 В, например, как у виброплиты Красный маяк ВУ-05-45 или ВУ-11-75. Для нормальной работы такое оборудование нужно подключать через понижающий трансформатор. Поэтому, используя электрические виброплиты на удаленных строительных площадках, потребуется заранее позаботиться об источниках электропитания, стабилизаторах напряжения и трансформаторах.

Электродвигатели по показателям мощности уступают двигателям, работающим на топливе. Тем не менее, выбирая виброплиту для частного строительства, нет необходимости приобретать очень мощную технику. Например, у электрической виброплиты Российский ИЭ-4509 А 220В 091-0011 мощность двигателя — всего 250 Вт. Но она идеально подойдет для уплотнения материалов при строительстве загородного дома или коттеджа, а также дорожек и подъездных путей.

Обратите внимание! Технику с дизельным двигателем не рекомендуется использовать при минусовой температуре. Это связно с тем, что дизель кристаллизуется на морозе. Для устройств, работающих на бензине, таких ограничений нет, они остаются на ходу и в холодное время года.

Глубина уплотнения

От того, с какими материалами предстоит работать и на какую глубину понадобится их уплотнять, будет зависеть выбор виброплиты по весу. По этому параметру техника делится на легкую, универсальную, среднетяжелую и тяжелую.

• Легкие. Весят до 75 кг. Они предназначены для работы с песком, мягкими грунтами и мелким гравием. Такое оборудование способно уплотнять материалы на глубину до 15 см. Легкие виброплиты лучше всего подходят для укладки тротуарной плитки и мощения дорожек.
• Универсальные. Их вес достигает 90 кг, используются они как для ремонта и укладки дорог, так и для работы на строительных площадках. Такое оборудование широко применяется при ямочном ремонте, при укладке асфальтового покрытия и для всех видов ландшафтных и озеленительных работ. Они уплотняют материалы на глубину до 25 см.
• Среднетяжелые весят до 140 кг. Применяются для дорожного и промышленного строительства. Они трамбуют материалы слоями по 30 см.
• Тяжелые виброплиты массой от 150 кг относятся к профессиональной технике. Такое оборудование легко уплотняет даже вязкие почвы, глину, щебень и песок. Тяжелые виброплиты могут выступить и в качестве виброкатков на тех площадках, где нет возможности пройтись катком. Это самый дорогостоящий вид виброплит. Несмотря на их большой вес, управляет такой техникой один человек, но вот для погрузки и транспортировки придется привлечь помощника. В одиночку перевести настолько тяжелое оборудование не получится.

Обратите внимание! Если виброплита используется для укладки тротуарной плитки или мощения дорожек булыжником, то ее вес не должен превышать 170 кг, чтобы не было угрозы повреждения материала.

Площадь рабочей поверхности

Обычно подошва виброплиты изготавливается из чугуна. Ее размер – это и есть площадь рабочей поверхности техники. При уплотнении материала виброплитой с меньшим размером подошвы потребуется меньшая сила воздействия, справедливо также и то, что виброплита с большой подошвой будет более эффективна при выполнении сложных, масштабных работ, хотя ей и потребуется больше мощности. Например, у виброплиты с бензиновым приводом Evolution Hulk размер подошвы всего 40х32 см. С ее помощью можно привести в порядок садовые дорожки и выложить плиткой «пятачок» у главного входа магазина или утрамбовать почву под постройку сарая либо гаража. Но если планируется выложить плиткой тротуар, заасфальтировать двор или готовят место под фундамент дома, то применяют виброплиты с широкой подошвой – это помогает сэкономить время. Модель с большими габаритами, например, 53х50 как у ТСС MS120-HT 207211, быстрее справится с такими работами.

Производительность

Итак, производительность для виброплиты – это та площадь поверхности, которую техника может уплотнить за единицу времени. Единица измерения — м2/ч. Производительность напрямую связана с весом виброплиты и размером ее подошвы. Чем оборудование тяжелее и его подошва больше, тем выше его производительность. Например, у бензиновых виброплит ТСС TSS-VP80TL 207265 и ТСС TSS-VP60L 207264 одинаковая мощность – 4800 Вт и одинаковые габариты – 510х370 мм. Но при этом ТСС TSS-VP80TL 207265 тяжелее на 13 кг, а значит и производительность у нее будет выше – 660 м2/ч, тогда как у ТСС TSS-VP60L 207264 – 450 м2/ч. Следовательно, используя первую виброплиту, можно быстрее завершить строительные и дорожные работы, чем со второй моделью.

Дополнительные возможности

Обратный ход. На виброплиты с прямым ходом устанавливается всего один вибровозбудитель, который не только создает колебания, необходимые для уплотнения, но и приводит технику в движение. У всех виброплит весом больше 150 кг есть устройство обратного хода – реверс и два вибровозбудителя (благодаря первому оборудование движется прямо, а с помощью второго может идти в обратном направлении). Без подобных механизмов развернуть такое тяжелое оборудование на стройплощадке будет проблематично.

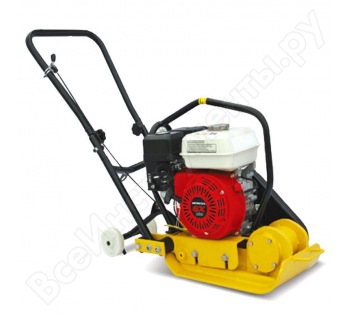

Но в качестве исключения легкие виброплиты тоже могут иметь реверс. Например, у бензиновой виброплиты ADA PB50 А00299 он есть, хотя эта модель не отличается большим весом (всего 53 кг).

Система орошения. Если виброплиту покупают для укладки асфальтовых покрытий или для работы с битумными смесями, то у нее должна быть система орошения. Она нужна для того, чтобы смачивать подошву виброплиты, тем самым предотвращая налипание материала. Система орошения состоит из бака и трубки для подвода воды. Вода из бака по трубкам подается к основанию виброплиты и хорошо его смачивает. У некоторых моделей баки для воды входят в комплектацию, например, как у виброплиты ТСС TSS-VP80TL 207265, а для некоторых бак нужно приобретать отдельно. В рубрике «Расходные материалы для виброплит» на нашем сайте можно выбрать и купить баки для виброплит Wacker Neuson.

Коврик. Для работы с тротуарной плиткой и декоративными булыжниками предусмотрены специальные коврики из полиуретана или резины. Они снижают воздействие вибрации и защищают хрупкие материалы во время трамбовки от повреждений. Полиуретановые коврики пользуются большей популярностью, чем резиновые, потому что они прочнее и дольше служат. Если коврик не входит в комплектацию выбранной виброплиты, то его можно заказать отдельно в рубрике «Расходные материалы для виброплит». Кроме того, в данной рубрике представлены транспортировочные колеса для виброплит. Они облегчают перевозку тяжелого оборудования к месту работ и обратно к месту хранения.

Популярные производители

Одним из самых известных производителей виброплит является группа компаний Wacker Neuson, производитель, который специализируется на выпуске профессионального оборудования для строительства и ремонта. Виброплиты Wacker Neuson просты и эффективны в использовании. Они отличаются высоким качеством исполнения и минимальными требованиями к техническому обслуживанию, их можно использовать для всего спектра дорожно-строительных и ремонтных работ. На оборудование Wacker Neuson, купленное в нашем интернет-магазине, действует гарантия 12 месяцев.

Среди отечественных производителей, выпускающих строительное оборудование хорошего качества, выделяется компания ТСС. Виброплиты ТСС отличаются надежным защитным корпусом, который предохраняет все внутренние узлы от повреждений и попадания пыли, строительного мусора. Удобная складная ручка и низкий уровень вибрации облегчают управление техникой. На виброплиты ТСС предоставляется гарантия 1 год. Кроме того в интернет-магазине «ВсеИнструменты.ру» можно приобрести качественные виброплиты Sturm, Сплитстоун, Tsunami, EVOLUTION, Калибр, подходящие расходные материалы и сопутствующие товары. Сделать заказ можно по телефону 8-800-333-83-28, с помощью сервиса быстрого заказа «Купить в 1 клик» или через Личный кабинет.

Выбираем виброплиту: электрическая vs бензиновая

Виброплиты незаменимы там, где нецелесообразно или невозможно применение больших машин, например, при строительстве частного дома. В статье мы поговорим о бензиновых и электрических виброплитах (площадочных вибраторах). И хотя среди профессионалов последние давно уже не пользуются спросом, рядовые потребители продолжают проявлять к ним интерес из-за их доступной стоимости. Но обоснован ли он и стоит ли вообще выбирать между электрическими и бензиновыми моделями?

Сферы применения виброплит

Электрические виброплиты , к сожалению, очень жестко привязаны к источнику энергии, а следовательно, ограничены в применении — если на участке нет электричества или возможны перебои с его подачей, такие виброплиты становятся совершенно бесполезными. Они могут работать только там, где есть возможность надежного подключения к сети — при проведении ландшафтных работ на приусадебном участке, для трамбовки тротуарной плитки или для работы в помещении. Кроме того, такая виброплита из-за относительно небольшого веса рассчитана только на трамбовку песка или легкого грунта на глубину не более 250–300 мм.

Бензиновые виброплиты таких ограничений не имеют — они могут работать в любом месте, как внутри помещения, так и на открытых стройплощадках, использоваться при ремонте или укладке дорожного покрытия на небольших участках, где традиционный асфальтовый каток просто не сможет маневрировать. С помощью бензиновых виброплит можно трамбовать любые, даже сложные грунты.

Вывод

Из-за своей универсальности бензиновая виброплита гораздо выгоднее и функциональнее, чем электрическая, к тому же ее использование обойдется дешевле — затраты на электроэнергию превышают затраты на бензин.

Конструктивные особенности бензиновых и электрических виброплит

Принцип работы и бензиновой, и электрической виброплиты заключается в подаче вибрации на поверхность при помощи эксцентриков, закрепленных непосредственно на самой плите. При запуске двигателя и наборе им рабочих оборотов, включается центробежная муфта и начинается вращение эксцентрикового (дебалансного) вала. Именно этот вал и создает вибрацию плиты основания.

Конструкция обоих типов виброплит относительно проста и состоит из следующих элементов:

• Опорная плита — основная деталь машины. Она должна иметь достаточную для эффективной работы массу, оптимальную рабочую поверхность и высокую износостойкость. От массы и площади зависит качество уплотнения, и в то же время они существенно влияют на вес виброплиты. Обычно рабочая платформа изготавливается из листовой стали толщиной от 8 мм, профильного проката или чугуна с особыми добавками для придания ему большей упругости. Если виброплита будет использоваться для укладки тротуарной плитки, на ее подошву надевается специальный коврик из резины или полиуретана. Рабочая площадка обычно усилена ребрами жесткости и имеет закругленные края для придания плавности движению.
• Эксцентрик. Это тот элемент, который создает вибрацию. Он представляет собой вал со сдвинутым центром тяжести, принцип действия эксцентрика напоминает принцип действия маховика — его движение по окружности заставляет вертикально перемещаться трамбовочную плиту. При прохождении эксцентрика по нижней части окружности возникает эффект давления, а по верхней части — движение вверх и горизонтально вперед, что дает виброплите возможность перемещаться по поверхности. Именно от движения эксцентрика возникает шум при работе агрегата.
• Двигатель. Именно он и является главным конструктивным отличием бензиновых и электрических виброплит. От него зависит усилие, которое позволяет передвигать виброплиту по поверхности. Чем мощнее двигатель, тем легче и быстрее двигается плита, тем выше будет производительность агрегата. В большинстве электрических виброплит установлены двигатели мощностью от 0,25 до 1,5 кВт. В бензиновых устройствах обычно стоят гораздо более мощные двигатели, а значит и работать с ними легче, и площадь утрамбованной поверхности за одно и то же время работы будет значительно больше. Кроме того, работа электродвигателя обойдется дороже, чем его бензинового собрата (об этом мы уже говорили ранее).

Вывод:

При схожести большей части конструкции, бензиновая плита все же имеет существенные преимущества перед электрической в первую очередь за счет мощности двигателя.

Виды виброплит

Все виброплиты можно разделить на несколько видов по нескольким признакам.

В зависимости от принципа движения они могут быть реверсивными и поступательными (нереверсивными) . Реверсивная виброплита способна двигаться в обоих направлениях — вперед и назад. Поэтому для повторного прохождения участка ее не нужно разворачивать, достаточно просто изменить направление движения. Обычно реверсивными бывают тяжелые виброплиты, используемые для трамбовки зернистых стройматериалов и сложных грунтов. Чаще всего такие модели оснащены дизельным или бензиновым двигателем.

Нереверсивные виброплиты двигаются только в одном направлении — вперед, поскольку способны осуществлять лишь поступательные движения. Они используются для укладки асфальта на небольших участках, например, в скверах, дворах, детских площадках. С их помощью можно укладывать и тротуарную плитку. Электрические виброплиты обычно бывают только поступательными, из-за чего сфера их применения существенно сужается.

Еще один важный параметр — это вес устройства. От него в немалой степени зависит качество уплотнения. По весу все виброплиты можно разделить на легкие (до 75 кг), универсальные (75–90 кг), среднетяжелые (90–140 кг) и тяжелые (свыше 140 кг). Легкие виброплиты применяются для ландшафтных работ при трамбовке дорожек из мелкого гравия, песка и тротуарной плитки. Толщина трамбуемого покрытия не должна превышать 15 см. Большая часть электрических виброплит легкие, что не слишком удобно для работы на сложных грунтах.

Универсальные виброплиты — это самый распространенный вид. Могут применяться при ландшафтных работах, ямочном ремонте дорог с асфальтовым покрытием, трамбовке щебня, гравия. Толщина покрытия — до 25 см.

Среднетяжелые и тяжелые виброплиты используют для послойной трамбовки оснований дорог, засыпки траншей вокруг фундамента, при локальной укладке асфальта. Такие машины могут работать на гравии, песке, щебне и асфальте толщиной до 60 см.

На степень уплотнения влияет и вибрационное усилие плиты. Из двух плит с одинаковым весом лучше выбирать ту, у которой более высокое вибрационное усилие. Легкие электрические виброплиты имеют этот показатель в пределах 10 кН, — для укладки асфальта, например, этого недостаточно. А вот для уплотнения тротуарной плитки виброусилие машины, наоборот, не должно превышать 18–20 кН, иначе плитка может попросту расколоться.

Различаются виброплиты и площадью рабочей поверхности. Еще из школьного курса физики все помнят, что чем меньше поверхность, тем большее давление она оказывает. Так что для лучшей трамбовки из двух плит с одинаковым виброусилием нужно выбирать плиту меньшей площади.

Вывод:

Покупать электрическую виброплиту с узкой сферой применения, например, только для трамбовки дорожек на участке, не слишком разумно — стоит агрегат недешево. А значит, предпочтение стоит отдать универсальной бензиновой плите, ее при необходимости можно будет использовать и для других работ.

Технические характеристики виброплит

Чтобы понять, чем электрическая виброплита отличается от бензиновой, мы составили таблицу, в которой сравнили основные характеристики двух типов легких агрегатов.

Таблица 1. Сравнительные характеристики электрической и бензиновой виброплит

Вывод:

При одинаковом весе и размерах плиты, бензиновая модель имеет гораздо более мощный двигатель и большее вибрационное усилие. При этом она может работать в тех местах, где нет возможности подключиться к электричеству.

Эксплуатационные характеристики

Кроме оптимальной мощности двигателя и глубины трамбовки, виброплита должна быть еще и удобной в использовании.

Очень важным показателем является ее маневренность, ведь использование виброплиты предполагается именно в труднодоступных и неудобных для большой техники местах. Иногда очень важной бывает и возможность быстрого перемещения виброплиты с одной строительной площадки на другую. Автономные бензиновые виброплиты с этой точки зрения гораздо удобнее электрических. Мы уже говорили о том, что электрическая плита может работать только там, где есть постоянное электропитание. Но, кроме того, ее маневренность ограничена еще и длиной шнура питания, так что для удаленных мест придется использовать удлинитель. Кстати, большинство электрических устройств рассчитаны на 380 В, и если в доме нет розетки с таким напряжением, понадобится еще и преобразователь.

Что касается шумности, то электрические виброплиты работают гораздо тише бензиновых. Уровень шума у бензиновых плит до 105 Дб [1] . При длительной работе это может оказать отрицательное влияние на слух, поэтому для работы с виброплитами рекомендуется надевать наушники или использовать беруши.

Площадь обрабатываемой поверхности или производительность виброплиты зависит не только от мощности двигателя, но и от веса агрегата и размера подошвы. Чем тяжелее оборудование и чем больше его подошва, тем больше квадратных метров оно обработает за единицу времени. Поскольку большинство электрических виброплит являются легкими, а рабочая плита у них относительно невелика, на обработку больших по площади участков уйдет довольно много времени. При серьезном объеме трамбовочных работ это неприемлемо.

Вывод:

Электрические виброплиты более неприхотливы в обслуживании, чем бензиновые и не нуждаются в подготовке перед вводом в эксплуатацию. Тем не менее они уходят с рынка, а бензиновые плиты пользуются все большей популярностью, особенно среди профессионалов, поскольку считаются более экономичными, надежными и удобными в работе.

Стоимость оборудования

Покупка виброплиты, особенно от известного бренда, сопряжена с достаточно большими расходами. На цену оборудования напрямую влияет тип плиты (реверсивная или нет), мощность двигателя, производительность, глубина уплотнения и т.д. Мы сравнили средние цены на виброплиты с разным типом двигателя и свели результаты в таблицу 2.

Таблица 2. Средняя цена разных категорий виброплит

Вывод:

Электрическая виброплита обойдется несколько дешевле своего бензинового собрата, но нужно принять во внимание, что ассортимент электровиброплит из-за их низкой востребованности среди профессионалов довольно мал, а сфера применения ограничена. Вполне возможно, что купить максимально подходящее устройство просто не удастся. А поскольку по всем остальным параметрам бензиновые виброплиты явно выигрывают, то лучше и выбор остановить на одной из таких моделей. Тем более что их на рынке немало.

Как выбрать виброплиту

Содержание

Содержание

Виброплита является незаменимым помощником для утрамбовки и уплотнения сыпучих материалов при производстве строительных работ. Относится к специальной трамбовочной технике, воздействующей на рабочую поверхность металлической плитой. Применяется при разработке и строительстве вместо громоздких катков, способна в разы повысить производительность и скорость выполнения работ при правильно подобранных параметрах. В данном гайде детально разберемся в конструкции, назначении и принципах выбора виброплиты.

Устройство и принцип действия

Конструктивно виброплита состоит из таких основных элементов: двигателя, вала, вибратора, эксцентрика и основания.

Основанием данного типа оборудования является рабочий орган — стальная или чугунная плита закрепленная на раме. По краям загибается вверх для простоты перемещения по сыпучей поверхности. В некоторых моделях конструкция плиты усиливается ребрами жесткости.

Двигатель создает вращательное движение за счет сгорания топлива или преобразования электрической энергии в механическую. В зависимости от типа привода подразделяются на бензиновые, дизельные и электрические модели.

Вал с эксцентриком переводит вращательное движение в поступательное перемещение плиты вперед. Эксцентрик поднимает плоскость и наклоняет вперед.

Вибратор представлен маховиком, который механически воздействует на рабочую поверхность. Этот орган постоянно трамбует насыпной материал.

При запуске двигателя его вал начинает вращаться и передает усилие эксцентрику и вибратору. Те, в свою очередь, взаимодействуют с металлической плитой, создавая вибрацию и механическое усилие. В зависимости от технических характеристик виброплиты определяется их область применения.

Где применяются?

Наиболее распространенная сфер применения виброплит — это разработка участков под частное строительство с небольшой площадью, уплотнение площади под тротуары, дорожки, всевозможных парковых и садовых локаций. Также они используются при строительстве спортплощадок, парковок, участков дорог, придомовых территорий.

Из материалов, которые могут уплотняться с помощью вибрационной плиты, выделяют:

• асфальтное покрытие;
• различные виды грунта;
• песок;
• гранотсев;
• тротуарная плитка;
• щебень.

В зависимости от усилия, создаваемого инструментом, и типа поверхности, требуется несколько проходов для достижения нужной плотности. Для каждого вида сыпучего материала и сферы применения подбирается соответствующий тип виброплиты по основным параметрам.

Вес плиты и глубина уплотнения

Масса рабочего органа у каждой виброплиты может отличаться от 50 до 250кг. Чем легче плита, тем меньшую толщину слоя она сможет утрамбовать. Также вес влияет на возможность обработки той или иной фракции, материала или участка. Все модели условно подразделяются на четыре категории:

• Легкие до 70кг — подходят для трамбовки песчаного или мелкого гравийного слоя толщиной до 15 см. Оптимально утрамбовывают тротуарную плитку, не крошат бетон и обеспечивают качественное уплотнение стыков. Для работы по щебню и асфальту такие виброплиты не подходят.

• Универсальные до 100кг — позволяют утрамбовать материал на глубину до 20 см. Применяются для ямочного ремонта на дорогах, при обустройстве садовых участков, прокладке локальных трубопроводов и линий коммуникаций.
• Средние до 150кг — подходят для трамбовки сыпучего слоя толщиной до 30 см. Применяются в строительстве промышленных объектов, фундаментов, асфальтного покрытия. Не применяются для тротуарной плитки, так как могут повредить ее собственным весом.
• Тяжелые более 150кг — применяются для трамбовки оснований под дорожное покрытие, фундаменты, способны охватить глубину до 60 см. Не подходят для плитки, а некоторые модели могут не подойти для определенных фракций асфальта из-за большого веса. Зато отлично справляются даже с вязкими грунтами и могут заменить каток.

В результате трамбовки получается связная конструкция, которая не проседает в процессе эксплуатации.

Тип двигателя и энергоноситель

Для приведения виброплиты в одних моделях устанавливается двигатель внутреннего сгорания, в других — электродвигатель. ДВС приводится во вращение за счет сгорания бензина или дизтоплива. Такие агрегаты обладают большей мощностью при одинаковых габаритах двигателя, но и стоят дороже. Среди ДВС бензиновые вибрационные плиты обойдутся дешевле дизельных, они отличаются большим КПД и производят меньше шума. Также бензиновые агрегаты эффективно выполняют свои функции даже при отрицательных температурах.

У агрегатов с электрическим двигателем отсутствуют выбросы продуктов сгорания, они экологичнее и создают меньше вредных воздействий на окружающую среду и оператора, за счет чего их можно применять даже внутри помещений (в тоннелях и в любом закрытом пространстве).

К недостаткам электрических виброплит стоит отнести шнур питания, который может доставить определенные неудобства в процессе трамбовки. На больших расстояниях такой инструмент будет ограничен размером удлинителя или будет привязан к автономному источнику питания. Электродвигатель имеет меньшую мощность, в сравнении с ДВС, и может питаться как от стационарной розетки, так и от генератора.

Производительность

Определяет ту площадь строительного материала, которую виброплита сможет уплотнить за единицу времени и измеряется в м/мин или м2/час. Данный параметр зависит от веса приспособления, габаритных размеров, мощности привода и создаваемого усилия.

При выборе конкретной модели необходимо отталкиваться от площади поверхности, которую придется трамбовать и сроков, отведенных на выполнение работ. Для частного дома, дачи или мелкого строительства подойдут агрегаты с небольшой производительностью. А для разработки фундаментов под масштабные проекты, строительство дорог или промышленную трамбовку необходимо подбирать вибрационные плиты с большой производительностью.

Мощность

В рабочем режиме виброплита со всей массой перемещается под воздействием двигателя, поэтому оператору остается лишь направлять механизм посредством водила. Если агрегату не хватит мощности для движения или подъема, то работник будет вынужден прилагать большее усилие. Это приведет к потере времени и необходимости повторной обработки сложных участков.

Мощность подбирается в соответствии с типом обрабатываемого материала и планируемыми объемами работ. Виброплиты мощностью:

От 0,3 до 3л.с. применяются для трамбовки в частных домах, на площадках, дачах, укладки тротуарной плитки. Как правило, это устройства с электрическим двигателем.

Мощность напрямую определяет стоимость вибрационной плиты, поэтому выбирать модель с хорошим запасом не стоит. Даже в случае постоянной смены объектов и перехода к решению новых задач вполне можно ограничиться средней категорией в 5 — 6л.с.

Материал опорной плиты

Основной рабочий элемент виброплиты может изготавливаться из стали или чугуна. Именно опорная плита создает усилие по уплотнению сыпучей поверхности, от ее качества будет зависеть результат трамбовки.

Чугунное основание отличается большей износоустойчивостью. Чугун более твердый и тяжелый вариант для опорной плиты, поэтому не боится взаимодействия с щебнем и граншлаком. За счет особенностей литья такое основание обладает большей толщиной и меньшей площадью, в сравнении со стальными конструкциями. Что с одной стороны увеличивает усилие на единицу площади, но с другой, увеличивает количество проходов и время трамбовки.

Заметьте, чугунные плиты низкого качества могут покрываться трещинами от взаимодействия с крупной фракцией щебня или камня. Со временем это приведет к раскрашиванию и откалыванию кусочков чугуна.

Стальные опорные плиты, как на агрегате ЗУБР ВПБ-10 Г отличаются меньшей стоимостью, чем чугунные. Однако степень изнашивания об твердые поверхности значительно выше. Основным критерием качественной стальной пластины является литая монолитная конструкция. А для повышения ее срока службы при работе по твердым материалам может применяться специальный коврик.

Частота

Определяет количество ударов механизма по поверхности за единицу времени. Чем большее число ударов придется на квадратный метр поверхности, тем более плотным получится слой. Процесс уплотнения сводится к преодолению пространства между щебнем, удаления воздуха из грунта или кристаллами песка. Поэтому для каждого материала выбирается своя частота:

• от 50 до 70Гц — подходят для песчаных поверхностей, уплотнения плитки;
• от 70 до 90Гц — используются для гравия, щебня, трамбовки асфальта;
• более 90Гц — подойдут для вязких грунтов, суглинков, материалов с повышенной влажностью.

Объем двигателя

Данный показатель определяет количество топлива, сгораемое в цилиндрах за единицу времени. Чем больше объем, тем большую мощность выдает виброплита, соответственно, агрегат сможет трамбовать на большую глубину с таким усилием. Так все устройства условно подразделяются на двигатель с объемом до 150 см2 и более. В первом случае глубина трамбовки составит до 20 см, а во втором 25–40 см.

Также стоит отметить, что увеличение объема двигателя пропорционально повышает расход топлива при эксплуатации. Поэтому в малообъемные установки всегда будут дешевле в эксплуатации.

Варианты выбора

Выбирая виброплиту для домашних работ на приусадебном участке или даче отдавайте предпочтение моделям с небольшим весом и глубиной трамбовки. Минимальная частота и мощность двигателя также вполне удовлетворит запросам домашней стройки. Такое решение позволит сэкономить как на покупке устройства, так и на его последующей эксплуатации. При наличии стабильного источника питания можно взять электрическую виброплиту.

Для работы по обустройству небольших промышленных объектов, ремонта участков дороги, обустройства парковых зон подойдут варианты от 100 до 150кг. Объем двигателя и частота вибрации подбирается в соответствии с толщиной и типом трамбуемого материала.

В промышленных целях при строительстве крупных объектов, возведении фундаментов или обустройстве площадок под новые дороги требуются наиболее мощные агрегаты весом более 150кг и с максимальной производительностью. Что обеспечит им высокую эффективность и достаточное уплотнение слоя в заданные сроки.

При трамбовке тротуарной плитки на опорную плиту устанавливается демпфирующий коврик, позволяющий снизить разрушающее воздействие. Некоторые модели комплектуются системой орошения, которая незаменима при трамбовке асфальтных и битумных поверхностей.

При выборе производителя предпочтение лучше отдавать проверенным брендам. В большинстве работ вполне подойдут представители среднего ценового сегмента, которые не уступают по качеству комплектующим многим европейским и американским производителям. Такие виброплиты позволят получить оптимальное соотношение цены и эффективности работы.
