Как изготовить кронштейн для телевизора своими руками

Как сделать кронштейн для телевизора за 5 минут

Чтобы повесить телевизор на стену не обязательно покупать дорогой кронштейн, его можно сделать самому буквально за пять минут из крепежа, который точно можно найти в хозяйственном магазине. Стоит все копейки, а держаться будет вечно. Поэтому это лучший способ сэкономить ваши средства.

Понадобится

• Две металлические пластины
• 4 винта.
• 2 дюбеля (или анкерных болта).

Как быстро повестить телевизор на стену. Простейший самодельный кронштейн

Переворачиваем телевизор, который хотим повесить, на обратную сторону. Сзади 4 гнезда крепления под кронштейн. Берем лист бумаги и при помощи ручки или карандаша делаем проколы, тем самым перенося на него межосевые расстояния между стационарными креплениями телевизора.

Теперь кладем этот лист на одну металлическую пласту и маркером замечаем метки для дальнейшего сверления.

Чтобы свело при сверлении не скакало, керним по меткам. Далее складываем пластины вместе, зажимаем в тисках и сверлим обе за раз.

Нужно просверлить 3 отверстия: 2 крепление корпуса, смещенные максимально вниз и 1 для крепления на стену, смещенное максимально вверх (если их нет в стандартной пластине).

Далее при помощи винтов крепим к телевизору.

Обратите особое внимание на длину винтов. Если они слишком длинные, купите другие или обрежьте ножовкой имеющиеся. Это нужно для того, чтобы при завинчивании они не продавили внутри электронику.

Снимаем ножки с телевизора.

В стене сверлим отверстия под дюбеля или анкерные болты. Вешаем телевизор на стену, закрепляем анкерные болты ключом.

Телевизор весит как надо и точно никогда не упадет.

Вот и все! 5 минут и все готово.

Смотрите видео

Подробную установку и изготовление смотрите в видеоролике.

Настенный кронштейн для телевизора – как изготовить своими руками

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

• для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
• для кирпичных стен – 30 мм плюс размер диагонали;
• для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева. Основные материалы:

• две деревянные планки;
• саморезы с кольцом;
• крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

• четыре алюминиевых уголка;
• одна велосипедная спица толщиной 2 мм;
• болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

• две металлические пластины;
• отрезок трубы, квадратного профиля;
• соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20×20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2×2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!

Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок

Размещение плазменного телевизора включает в себя несколько вариантов, одним из которых является его крепление на стену при помощи кронштейна. Такое решение позволяет не только сэкономить место, но и несколько осовременить интерьер. Несмотря на свою функциональность, фабричные кронштейны имеют единственный недостаток – неоправданно завышенную цену.

Согласитесь, нет смысла переплачивать за конструкцию, которую вы сможете изготовить самостоятельно. Далее в статье будет представлена пошаговая инструкция, позволяющая сделать кронштейн своими руками для телевизора любой модели.

В зависимости от степени функциональности, существует несколько видов конструкции, из которых только два можно соорудить самостоятельно. Далее вы сможете ознакомиться с вариантами изготовления самодельных кронштейнов из подручных материалов, включая пошаговый инструктаж к каждому из них.

Требования к креплению плазмы

Большая часть выпускаемых телевизоров подразумевает использование крепления по системе VESA.

Все фабричные кронштейны изготовлены в соответствии с расстояниями между монтажными точками, расположенными на задней панели устройства. Обычно это четыре отверстия, образующие квадрат или вытянутый прямоугольник.

В случае установки кронштейна на капитальные стены рекомендуется выбирать стальные дюбели. Для стен из пеноблока или шлакоблока лучше использовать дюбели из пропилена. Диаметр используемых саморезов должен быть не менее 4 мм.

В зависимости от вида несущей стены, заглубление может составлять:

• 10 мм для бетонных стен;
• 30 мм для кирпичных стен;
• 50 мм для стен из пеноблока.

Представленные требования не относятся к гипсокартонным стенам, поскольку они не обладают хорошей несущей способностью. Если листы плотно прилегают к капительной стене, то монтаж кронштейна производится непосредственно на стену.

В том случае, если гипсоркартонные листы закреплены на каркасе, и толщина обшивки при этом составляет менее 12 мм, устанавливать телевизор на такую стену не рекомендуется. Единственный вариант – монтировать кронштейн непосредственно на каркас, однако в таком случае необходимо точно знать его расположение под листом.

Выбор правильного места для крепления

Перед началом сооружения самодельного кронштейна и его последующей установкой, важно определиться, где именно будет располагаться конструкция.

При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер.

Также следует учитывать прочность и несущую способность материала стены. К числу рыхлых материалов относится пенобетон и гипсокартон, которые обладают меньшей прочностью, чем бетон, кирпич и дерево. В идеале все розетки должны быть расположены в непосредственной близости к телевизору, что позволит обойтись без использования удлинителей.

Экран должен быть расположен таким образом, чтобы даже при существенной перестановке он находился в зоне нормальной видимости. Кроме того, телевизор должен быть установлен как можно дальше от шкафов, комодов и другой мебели. Так, за счет свободного пространства обеспечивается наилучшее охлаждение техники.

Кронштейн для телевизора своими руками

Хорошо продуманная конструкция кронштейна позволяет поворачивать, наклонять и даже приближать экран на оптимальное расстояние.

При сооружении самоделки вы платите только за материалы, многие из которых вы найдете у себя дома. В данном случае важно не отклоняться от инструктажа и строго соблюдать все правила.

На современном рынке представлен огромный выбор кронштейнов, благодаря которым можно подстраивать технику под свои потребности.

Среди всех возможных видов стоит выделить всего два варианта, которые можно соорудить самостоятельно:

1. Фиксированный. Такой кронштейн позволяет надежно закрепить плазму на стене, без возможности ее поворота или наклона. Это самый простой вариант крепления, требующий минимум отверстий и саморезов.
2. Поворотно-выдвижной. При помощи такого кронштейна можно поворачивать экран в любую сторону, и приближать его в случае необходимости. В данном случае используется более сложная конструкция, с множеством соединений.

Стоимость последней конструкции особенно высокая, поэтому соорудив поворотно-выдвижной кронштейн самостоятельно, вы сможете сэкономить крупную сумму денег. Кстати, стоимость фабричного крепления напрямую зависит от количества дюймов купленной плазмы.

Вариант №1 – неподвижный настенный кронштейн

Одним из самых простых видов конструкции является фиксированный кронштейн. Его крепежная система максимально проста, однако она не предназначена для наклона или поворота экрана.

Соорудить неподвижный кронштейн для телевизора можно из комплектующих, которые легко найти в любом магазине строительных материалов.

В первом варианте фиксированное крепление изготавливается из дерева. Для этого понадобятся: две деревянные планки, саморезы с кольцом, крюки и пластиковые дюбели. Лучше отдать предпочтение планкам из древесины твердой породы, поскольку именно они обладают наивысшей прочностью.

Возьмите планки длиной не более 10-15 сантиметров, то есть их размеры не должны превышать длину корпуса телевизора. Верхняя планка должна быть немного толще, нежели нижняя, что позволит обеспечить небольшой наклон экрана. Далее к верхней грани каждой планки необходимо прикрутить по два самореза с кольцом.

При помощи болтов, которые вам понадобится закрутить в специальные отверстия, закрепите планки на задней стенке телевизора. Одна планка располагается сверху, другая – снизу. В данном случае стоит опираться на монтажные отверстия, предназначенные для кронштейна.

Замерьте расстояние между кольцами по горизонтали и вертикали, и перенесите их на стену. Далее, опираясь на отметки, необходимо просверлить четыре отверстия в стене, и установить дюбели с крюками, на которые будет навешиваться плазма.

Для изготовления второго варианта неподвижной конструкции понадобятся: четыре алюминиевых уголка, одна велосипедная спица, болты, шурупы и пластмассовые дюбели. По возможности, лучше взять алюминиевые уголки, поскольку в отличие от стали, алюминий легче поддается обработке.

Место установки, размер дюбелей и отверстий подбираются в соответствии с габаритами экрана. Предварительно просверлите на каждом уголке по два отверстия. Возьмите два уголка, и прикрепите их к задней крышке при помощи болтов. Вторую пару уголков понадобится прикрепить шурупами к стене.

Для этого приложите их к стене и отметьте карандашом отверстия под пластмассовые дюбели. Чтобы соединить уголки между собой, вам понадобится просверлить в верхней боковой части каждого уголка по еще одному отверстию.

Важно, чтобы один уголок заходил в другой, поэтому расстояние между настенными уголками лучше сделать на пару миллиметров меньше. Далее приложите телевизор к стене и выставите просверленные отверстия в одну линию, чтобы сквозь них можно было продеть велосипедную спицу.

Спица позволяет удерживать корпус техники в вертикальной плоскости, а уголки предотвращают его случайное смещение по горизонтали. При необходимости снятия устройства со стены достаточно вынуть спицу и соединения будет разъединено.

Вариант №2 – поворотно-выдвижная конструкция

Посредством такого кронштейна можно поворачивать экран в нужную сторону, и приближать его при необходимости. Некоторые конструкции позволяют даже регулировать угол наклона экрана, что особенно важно, когда телевизор подвешен слишком высоко.

Для самостоятельного сооружения поворотно-выдвижной конструкции понадобится две металлические пластины, отрезок квадратной трубы, соединительные болты, шурупы, дюбели. Прежде всего, возьмите две пластины 20х20 см, одну прикрепите к стене, а вторую – на задней панели устройства. Каждая пластина оснащается двумя металлическими уголками.

С целью обеспечения достаточной свободы движения крепления между уголками устанавливается кусок трубы. Поместите его между двумя уголками, и соедините между собой при помощи длинного болта, и прикрутите его к пластине. Труба должна свободно вращаться, не задевая при этом пластину.

Устанавливаемая на стену пластина оснащается уголками, которые понадобится закрепить параллельно полу. Так, вы сможете поворачивать телевизор вправо и влево.

Уголки, устанавливаемые на задней панели телевизора, выставляются перпендикулярно полу. Благодаря этому можно регулировать наклон экрана в зависимости от ваших потребностей.

Чтоб телевизор прослужил вам как можно дольше, рекомендуем приобрести для него бесперебойник. А о том, как правильно выбрать это устройство читайте в этом материале.

Выводы и полезное видео по теме

О том, как самостоятельно сделать поворотно-выдвижной кронштейн, можно узнать из следующего видео:

Пошаговый процесс изготовления поворотного кронштейна своими руками представлен в данном видеоролике:

В статье представлены основные требования к установке крепления телевизора, советы по выбору подходящего места и несколько вариантов сооружения кронштейнов разных конструкций.

Опираясь на пошаговые инструкции по изготовлению фиксированной и поворотно-выдвижной конструкции, вы сможете самостоятельно сделать кронштейн в зависимости от ваших потребностей. Так, вам не придется тратиться на покупку фабричного изделия.

Если вы уже пробовали самостоятельно делать кронштейн для своего телевизора, то, пожалуйста, поделитесь своим опытом с нашими читателями. Возможно, вы знаете малоизвестные секреты изготовления надежной конструкции. При желании вы можете оставить свой комментарий в специальном поле сразу после статьи.

Самодельный кронштейн для телевизора

Дело было вечером, делать было нечего. Решил сделать самодельный кронштейн из металлолома, по затратам 90 р. (4 болта с дюбелями, для крепления к стене, и «барашки» на болты в соединениях), всё остальное было. Что-то похожее в магазине 1300 — 2000 р.

Размеры сугубо индивидуальные, по месту установки.Из материалов:
-отрезок 23 см. профильной труба 25х25 мм.
— труба D 25 мм., приплюснул по краям.
— 4 уголка.
— металлическая пластина 1,5-2 мм. толщиной.
— болты, шайбы и т.д.

Всё разметил, просверлил, обварил, покрасил, в местах соединений подкладывал шайбы между деталями
В итоге: 2 сгиба по горизонтали, 1 сгиб по вертикали, в соединении профильной трубы и круглой, отверстия в трубе сделал 12 мм вместо 8 мм, что позволило осуществлять небольшие наклоны вправо или лево.

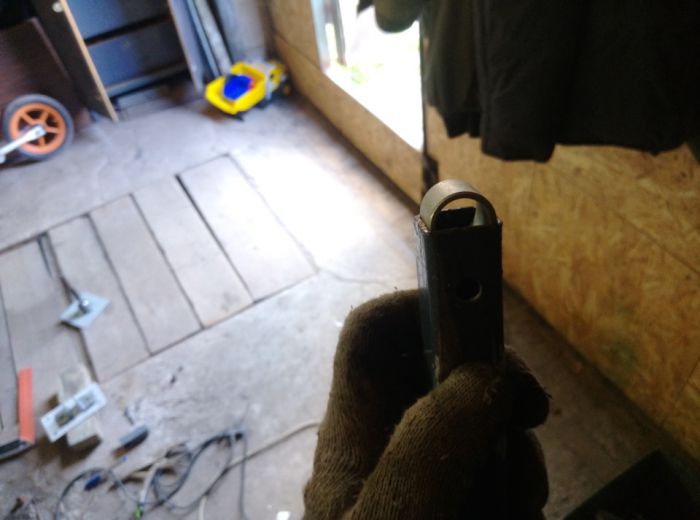

в профиль вставил втулки, чтобы избежать замятия
в профиль вставил втулки, чтобы избежать замятия
Принцип складывания
Принцип складывания
Итог
Сгиб по вертикали
Положение 1
Положение 2 (2 сгиба по горизонтали у основания и в соединении)
Положение 3 отмечено, где сделал отверстие 12 мм вместо 8 мм
Висит ровно
Наклон влево
Наклон вправо
©

Кронштейн для телевизора своими руками

Хорошее место для телевизора

Для размещения телевизора на стене в первую очередь нужно создать максимально комфортные условия для просмотра. При этом обязательно стоит учитывать безопасность всех домочадцев.

Расположение устройства на стене будет во многом зависеть от размещения мебели в выбранной комнате. Необходимо примерно представить, из какой точки домочадцы будут смотреть на монитор. В большинстве случаев это диван и кресла.

На прямой линии между человеком и телевизором не должно быть помех, иначе просмотр едва ли можно будет назвать комфортным.

Следующее, о чем следует подумать при определении подходящего места – окно. Если оно расположено в противоположной стене от монитора, то будет создавать сильные блики – экран будет практически не видно. По этой причине желательно выбрать другое место для ТВ, там, куда не падают солнечные лучи. Если же такой возможности нет, то лучший способ выйти из этой ситуации – купить плотно закрывающиеся шторы или оконные роллеты.

Чтобы солнце не проникало внутри помещения во время просмотра, необходимо подбирать материалы в стиле Blackout – он практически не пропускает свет, что сделает просмотр более комфортным.

Также нужно подумать, насколько часто придется закрывать окна, включая устройство. Если дома есть настоящие киноманы, проводящие много времени за монитором, желательно покупать шторы с электрическим карнизом.

Ими можно управлять дистанционно с помощью пульта. Это не слишком дорогое приобретение и такая опция добавит комфорт при просмотре.

Оптимальная высота подвеса

Определившись с местом, необходимо выбрать правильное расстояние от пола, на котором будет висеть телевизор.

Параметры будет несколько отличаться в зависимости от выбора комнаты:

1. Зал. В гостиной комнате люди часто принимают гостей и родственники, проводят различные семейные мероприятия или просто отдыхают наедине с семьей. В любом случае, это место, где собирается много народа, а потому на монитор смотрят с разных точек: диван обычно стоит сразу напротив экрана, по бокам расположены кресла, еще дальше может стоять письменный стол. Условно можно сказать, что середина экрана должна располагаться на расстоянии от 70 до 175 см от уровня пола. Обычно телевизор висит на расстоянии 1,2-1,4 м. При выборе высоты размещения нужно учитывать, что головы домочадцев не должны запрокидываться вперёд или назад, поскольку это создает нагрузку на шейный отдел, что приводит к распространению остеохондроза. Напротив человеческий глаз должен находиться только центр монитора или хотя бы верхняя его треть.
2. Спальная комната. Идеальное место для расположения устройства в спальне – прямо напротив кровати. Так его будет удобно смотреть полулежа. Центр экрана по-прежнему должен находиться напротив глаз человека, но при этом угол наклона экрана нужно изменить до 30 градусов. Таким образом, создастся прямой обзор из положения полусидя или лежа. Можно поэкспериментировать и попробовать разное положение. Если ощущается дискомфорт, то опустить или поднять аппарат.
3. Кухонная зона. Небольшие ТВ-агрегаты довольно часто монтируют к стене в кухонной зоне. Учитывая особенности этого пространства нужно отметить, что человек, находящийся в кухне при готовке, больше слушает телевизор, чем смотрит его. Но при этом экран должен быть виден в любой части помещения, особенно со стороны плиты, где большую часть времени находится хозяйка. По этой причине телевизор должен располагаться максимально близко к потолку. Фиксацию следует проводить с поворотным кронштейном. Также специалисты не рекомендуют ставить телевизор около кухонных шкафов – повышается риск повредить экран дверцей или предметом, который упал с подставки. Дополнительные условия: устройство не размещают около плиты или раковины. В противном случае устройство может легко повредиться нагретым воздухом или водой.

Определившись с местом и расстоянием от пола, полезно будет узнать, как сделать кронштейн.

Виды кронштейнов

Выделяют три основных разновидности кронштейнов, при помощи которых телевизор крепится к стене.

Фиксированный

Наиболее распространенными крепежными элементами, использующимися при установке современных жидкокристаллических телевизоров, считаются фиксированные кронштейны. Главное их достоинство — компактность, благодаря которой даже наиболее большой кронштейн не занимает много места.

Некоторые считают, что фиксированные крепления не очень надежные и не подходят для установки ТВ, но это не так. Такие кронштейны, несмотря на свою невысокую стоимость, считаются довольно прочными и качественными.

Наклонный

Собрать крепежную конструкцию для подвешивания купленной техники можно с помощью крепежей наклонного типа. Основным отличием наклонных конструкций от фиксированных является то, что с их помощью можно будет регулировать угол наклона дисплея ТВ

Это очень важно, особенно если он находится на высоте 110-120 сантиметров. К недостаткам можно отнести то, что наклонные кронштейны не помогают поворачивать ТВ по вертикальной оси

Наклонно-поворотный

Наиболее современными креплениями считают кронштейны наклонно-поворотного типа. Они лучше обычных наклонных и фиксированных конструкций, так как позволяют изменить положение телевизора по горизонтальной и вертикальной оси. Благодаря этому человек сможет комфортно смотреть ТВ с любого места в комнате. К минусам наклонно-поворотных конструкций относят то, что прикрепленная техника сильно удаляется от стенки. Это связано с большой глубиной крепежных элементов.

Делаем кронштейн своими руками

Если нет желания приобретать специальный кронштейн для телевизора в магазине, его можно изготовить своими руками по схеме:

1. Для сборки контракции понадобятся четыре уголка из алюминия или другого прочного материала. Из них будет изготовлен сам кронштейн для телевизора своими руками. Также нужно найти 1 велосипедную спицу, что будет использована в качестве дополнительного крепления. Желательно искать уголок именно из алюминия, поскольку обрабатывать его гораздо проще, чем другие металлы. Размеры не так важны, главное, чтобы они точно совпадали с отверстиями, расположенными на корпусе аппарата и на самом уголке.
2. В деталях проделывается по 2 отверстия, чтобы через них прикрепить железо к телевизору.
3. В верхней части также делается одно отверстие, куда будет помещена спица для лучшей фиксации телевизора к стене.
4. Готовые детали соединяем с корпусом телевизора болтами М4. Остальная пара надежно монтируется к стене (после предварительного просверливания – 2 отверстия для болтов, 1 сверху для спицы).
5. Каждое из проделанных отверстий должно идеально располагаться друг напротив друга, чтобы аппарат надежно был смонтирован без перекосов.
6. Как только все детали подготовлены, можно производить монтаж ТВ-устройства на стену. Для этого телевизор поднимают и совмещают с креплениями. Далее вставляется спица. Если велосипедных спиц нет, её можно заменить обычным гвоздем. Чем габаритнее телевизор, тем толще должен быть гвоздь.

Изготовление крепежа на стену и монтаж своими руками закончен. Чтобы упростить сборку, желательно для себя на бумаге составить чертеж с точными размерами, чтобы после ориентироваться по нему.

Трудности возникают, когда ТВ предстоит смонтировать к стене из гипсокартона. Это крайне хрупкий строительный материал, который может не выдержать нагрузки при неправильной фиксации.

Специалисты советуют в этом случае применять следующие виды монтажа:

1. При помощи дюбель-бабочки с условием, что телевизор весит не более 15 кг. Это агрегат на 42 дюйма. В противном случае стена покрошится спустя короткий промежуток времени.
2. Используя магнит, найти шурупы, которые прижимают гипсокартон к направляющей. После можно вешать самодельный или покупной кронштейн к профилю из металла, что находится за листовой стеной.

Если есть сомнения в том, что гипсокартон выдержит вес ТВ-аппарата, то желательно не рисковать и провести фиксацию к потолку через держатель.

Кронштейн из брусков

Элементарный крепеж на стену для телевизора LG и не только состоит из трех брусков, они подбираются соответственно длине конструкции. В одном из них делаются отверстия на одинаковом расстоянии друг от друга. Этот брусок будет прикреплен к корпусу телевизора. Делать это следует осторожно, не повредив аппаратуры.

Статья по теме: Ветроизоляция для стен деревянного дома

Крепление производится при помощи болтов. Второй брусок монтируют на поверхности, его крепление должно быть тщательным, также при помощи болтов. Соединять устройство со стеной будет третий брусок, с его помощью можно отрегулировать угол наклона. Затем вся конструкция прочно фиксируется.

Как повесить телевизор на стену без кронштейна

При установке телевизора на стену без кронштейна необходимо позаботиться, чтобы между стеной и ТВ-агрегатом оставалось небольшое расстояние в несколько см (в большинстве инструкций нет этого указания, а потому забывать об этом не стоит). Таким образом, будет создаваться вентиляция и телевизор не перегреется при эксплуатации.

1. В строительном магазине купить металлические уголки, анкеры и металлические пластины.
2. Пластины должна быть толщиной в 4 мм – идеальны для изготовления рамки, которая точно подходит под размеры ТВ-устройства.
3. В задней панели телевизора (предварительно сняв ее) сделать отверстия под пазы, куда будут помещаться болты. Диаметр зависит от резьбы купленных болтов.
4. Болтами к раме крепятся четыре уголка.
5. Получившуюся конструкцию фиксируем к панели ТВ.
6. Четыре уголка надежно крепим к стене с тем же расстоянием между уголками, что находятся на панели телевизора. В металлических уголках уже есть готовые отверстия (3), чтобы проще было выбрать нужное положение.
7. Уголки скрепляются между собой с помощью болтов и гаек.

Осталось проверить надежность крепления. Если ТВ-аппарат не шатается на держателях, то он качественно установлен. Если возникли сомнения, то лучше снять телевизор и более надежно закрепить в стене анкеры. Иначе есть риск опрокидывания дорогостоящей техники.

Пример, как смастерить опору для легкого телевизора

Для изготовления опоры понадобятся:

• Материалы: анкерные пластины для окон, мебельная шина, брусок, саморезы, шурупы и дюбели.
• Инструменты: электродрель, шуруповерт, рулетка, молоток, «болгарка».

Как смастерить опору самостоятельно:

1. Совместите деревянный брусок и мебельную шину. Отметьте будущие отверстия, чтобы была возможность соединить их между собой.
2. Высверлите отверстия. Соедините брусок и шину саморезами.
3. Используя строительный уровень, отметьте расположение отверстий на стенке.
4. Высверлите их. В полученные отверстия вбейте дюбели.
5. Используя шуруповерт, прикрутите саморезами брусок с шиной к стенке.
6. На тыльной стороне телевизора закрепите винтами анкерные пластины. При необходимости подогнать пластины по размеру воспользуйтесь «болгаркой».
7. С помощью крючков на анкерной пластине закрепите телевизор с бруском и шиной.

Статья по теме: Как удалить флизелиновые обои со стены
Таким образом можно установить только легкий монитор. Данная конструкция не сможет выдержать больших нагрузок. Определить максимальную нагрузку, на которую рассчитан созданный вами каркас, нет возможности. Остается только методом проб и ошибок. Мало найдется желающих ставить опыты над своей бытовой техникой, поэтому поверьте на слово: такая опора хороша лишь для небольших телевизоров.

Много полезных советов вы сможете найти в статье Как закрепить телевизор на стене своими руками.

В отличие от самоделок, на кронштейнах заводского производства обычно указывают максимальный вес монитора. А в описании телевизора обязательно прописаны допустимые методы крепления. Также всю интересующую вас информацию можете узнать у продавца-консультанта или посмотреть на сайте фирмы-производителя. При покупке телевизора уточните, можно или нет установить его на стенку без кронштейна. Если вы не имеете опыта монтажных работ, лучше всего воспользоваться услугами профессионалов.

Кронштейн для телевизора своими руками — пошаговая инструкция

Кронштейн для телевизора своими руками — идеальное решение для тех, кто не готов платить лишние деньги за готовое приспособление. Соорудить конструкцию в домашних условиях за небольшие деньги проще простого. Как воплотить бюджетный замысел в реальность — читайте в данной статье.

Особенности и требования к креплению телевизора на стену своими руками

До того момента, как вы начнете делать кронштейн самостоятельно, изучите правила крепления конструкций. Выясните, из чего сделана стена. Вешать телевизор можно на следующие виды стен:

• бетон;
• кирпич;
• шлакоблок;
• древесина;
• пеноблок.

Важно! Если стена сделана из глины или гипсокартона, перед тем, как вешать кронштейн, каркас стены укрепляют.

Существуют определенные требования и к самим приборам. Все современные модели телевизоров имеют рекомендации производителя на предмет крепления. Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить.

Что касается требований к креплению самого кронштейна, то здесь всего одно условие — надежная фиксация. Телевизор не должен упасть — это выведет прибор из строя и может причинить травму. Важно! Некоторые модели дорогих импортных приемников рассчитаны только на фиксацию на штатных системах. А их установку выполняют профессионалы. Пренебрежение этим правилом отменяет гарантийные обязательства и аннулирует талон. Учитывайте этот момент.

Кронштейн под телевизор, как система крепления должен обладать рядом характеристик:

• конструкция выдерживает заявленный изготовителем телевизора, вес. Это обязательное условие;
• модель приемника — в зависимости от его характеристик и параметров проектируйте чертеж кронштейна;
• дизайн — на эксплуатационных характеристиках не отражается, но на внешнее оформление помещения влияет.

Что понадобится для изготовления самодельного кронштейна

Чтобы получилась надежная конструкция, не экономьте на материалах. Руководствуйтесь следующими факторами:

• цена вопроса — определитесь, сколько можете себе позволить потратить на материалы;
• запас прочности — зависит от веса и размеров телевизора;
• принцип крепления — зафиксировать кронштейн можно несколькими способами;
• стены — в зависимости от материала выбирайте крепежные элементы.

При самостоятельном изготовлении кронштейна вы можете себе позволить оригинальный дизайн — в этом случае вещь будет не только полезной, но и гармонично впишется в интерьер.

Чтобы сделать кронштейн,потребуется:

• уголки — возьмите металлические пластины, согнутые под прямым углом;
• держатель — сделайте ручку подвижной. Выбирайте прочный материал — на держатель ляжет вся нагрузка. Особенно, если телевизор тяжелый;
• ДВП или ДСП панель — целостный лист усилит качество сцепления телевизора и держателя;
• комплект настенных фиксаторов;
• дюбели;
• болты;
• саморезы;
• дрель;
• перфоратор;
• сверла;
• ножовка по металлу;
• кисточка, краска, пульверизатор — по необходимости.

Этапы изготовления

Различают два типа кронштейнов:

• стационарный — самый простой вариант;
• поворотный — более удобная и функциональная конструкция.

Рассмотрим алгоритм действий при изготовлении обоих типов кронштейнов. Независимо от того, какой вариант вы выбрали, начинайте с чертежа.

Чертеж

Чтобы предполагаемая конструкциям смогла выдержать нагрузку, сначала проведите расчеты. Определите место на стене, где будет висеть телевизор. Если проектируете поворотное устройство — учитывайте, что для его перемещения потребуется достаточное пространство.

Возьмите бумагу и нарисуйте чертеж. Вы можете сделать рисунок самостоятельно или найти эскиз в интернете с уже готовым чертежом и параметрами.

Пошаговая инструкция по изготовлению стационарного кронштейна под телевизор

Для изготовления стационарного кронштейна подготовьте:

• деревянные рейки;
• саморезы;
• дюбели из пропилена;
• крюки.

Для металлической конструкции дополнительно потребуется колесная спица велосипед.

• в верхнюю часть реек верните два самореза. Предварительно закрепите на них кольца;
• прикрепите на рейки заднюю панель телевизора. Все модели приемника имеют для этого специальные отверстия. Деревянную рейку с толстой стороной закрепите в верхней части панели телевизора. Более тонкую часть, соответственно, в нижней;
• замеряйте расстояние между кольцами с двух сторон — внизу и вверху. Сделайте на стене отметки — это будут места крепления крюков;
• просверлите отверстия;
• вставьте дюбели;
• на кольца подвесьте телевизионный приемник, который уже закреплен на рейках.

Пошаговая инструкция под поворотный кронштейн

Чтобы сделать поворотный кронштейн, запаситесь терпением и временем. Наградой за труд станет функциональное и удобное устройство — конструкцию можно перемещать в различных направлениях. Это позволит смотреть телевизор с различных ракурсов. Кроме того, кронштейн можно наклонять по вертикали. Это удобно, когда подставка расположена под потолком.

• подготовьте металлический каркас — заготовка станет основанием конструкции;
• в каждом углу плиты просверлите по отверстию под дюбель;
• возьмите еще одну плиту и просверлите еще 4 отверстия. Обратите внимание! При наложении плиты на заднюю панель телевизора отверстия должны совпасть;
• квадратный профиль из металла разделите на три фрагмента. Первая часть фиксирует держатель к стене. Вторая — соединит между собой фрагменты конструкции. Третья — закрепит приемник. Какой длины будет каждый профиль — определите самостоятельно — исходя из чертежа, расчетов и дизайна модели;
• покрасьте все фрагменты в нужный цвет. Совет! Органично смотрятся черные кронштейны или цвета металлик;
• после того, как краска просохнет, по центру плит-фиксаций посадите на болты два уголка. Расстояние между ними делайте таким, чтобы профилю ничто не мешало двигаться в различных направлениях. Обратите внимание! Правильное расположение уголков на держателе телевизора — вертикальное, а на плите-фиксации — горизонтальное;
• закрепите элементы профиля между уголками. В качестве фиксаторов воспользуйтесь болтами. Предварительно сделайте в них отверстия дрелью;
• центральный фрагмент трубки разместите в нижней части труб-фиксаторов. Сделайте сцепку с помощью длинных болтов;
• стяните квадратный профиль и закрепите плиты на стене. Для фиксации возьмите дюбеля и болты;
• прикрепите держатель к телевизору;
• выберите удобный наклон и закрепите положение гайками.

Рекомендации

Прежде, чем воплощать задуманное, прислушайтесь к советам экспертов — они помогут избежать типичных ошибок:

• не размещайте кронштейн рядом с электропроводкой — есть риск, что вы случайно повредите кабель. Это чревато масштабным ремонтом;
• если разместить конструкцию в углу, ее функционал будет ограничен пространством. Делать поворотный кронштейн в данном случае нецелесообразно. Остановитесь на стандартной модели;
• учитывайте материал, из которого сделана стена — выбирайте ту, что прочнее. В противном случает саморезы быстро вывалятся;
• там, где висит кронштейн, должна быть розетка — так провода максимально скрыты от обозрения;
• если телевизор весит от 25 кг, воспользуйтесь услугой профессионала. Имейте ввиду, что самая надежная конструкция для тяжелых моделей — та, что сделана в заводских условиях.

Совет! Попробуйте усовершенствовать конструкцию дополнительными полками — на них можно разместить игровую приставку или DVD-плеер.

Как видите, самостоятельно изготовить кронштейн под телевизор совсем не сложно. Нарисуйте чертеж и проведите расчеты. Подготовьте материалы и необходимые инструменты. Действуйте согласно инструкции, которая приведена в данной статье. Перед тем, как начать работать, ознакомьтесь с рекомендациями специалистов. При грамотном подходе к делу, вы не только сэкономите деньги, но и получите удовлетворения от затраченных усилий.

Источники:

http://sdelaysam-svoimirukami.ru/5957-kak-sdelat-kronshtejn-dlja-televizora-za-5-minut.html

http://obustroen.ru/instrumenty-i-oborudovanie/metizy/kronshtejn-dlya-televizora-na-stenu-svoimi-rukami.html

http://sovet-ingenera.com/elektrika/antenny/kronshteyn-svoimi-rukami-dlya-televizora.html

http://yaustal.com/kak-eto-sdelano/46653-samodelnyj-kronshtejn-dlja-televizora.html

http://okno-pro.ru/postrojki/samodelnoe-kreplenie-dlya-televizora.html

http://remoskop.ru/kronshtejn-dlya-televizora-svoimi-rukami-poshagovaya-instrukcziya.html
