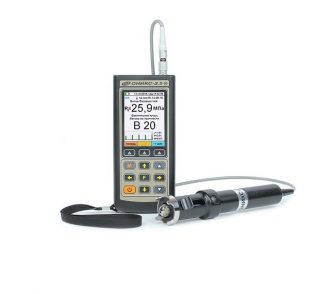

Электронный склерометр (измеритель прочности бетона) ОНИКС-2

Содержание

ОНИКС-2.5 Электронный склерометр (измеритель прочности бетона)

Базовая комплектация

  • Блок электронный с чехлом, 2 варианта исполнения:
    • Версия 1 — со встроенным пирометром (датчиком температуры поверхности бетона)
    • Версия 2 — без встроенного пирометра
  • Датчик-склерометр, 3 варианта исполнения:
    • ОНИКС-2.5 — универсальное (диапазон прочностей 1. 100 МПа)
    • ОНИКС-2.5ЛБ — для легких бетонов (диапазон прочностей 1. 30 МПа)
    • ОНИКС-2.5ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)
  • Рабочая эквивалентная мера прочности, коврик
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Сумка (при комплектации Кейсом не поставляется)

Дополнительная комплектация

Абразивный камень

Абразивный камень для зачистки бетона

Кейс для приборов ОНИКС-2.5 / 2.6

Габариты 290х250х75 мм

  • Назначение
  • Характеристики
  • Загрузки
  • Вопросы
  • Дополнительно

Назначение

Электронные склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности бетона, его однородности и определения класса методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов строительства. Возможно использование прибора для контроля кирпича, раствора и др. строительных материалов.

Преимущества

  • Повышенная точность контроля (патент) обеспечиваемая двухпараметрическим методом измерений в сочетании с адаптивной фильтрацией сигналов, статистической обработкой и выбраковкой данных
  • Легкий, компактный и эргономичный датчик-склерометр (патент)
  • Широкий динамический диапазон и низкий уровень помех измерительного тракта
  • Пространственная и температурная компенсация погрешностей измерений
  • Несколько вариантов исполнения прибора, отличающихся конструкциями электронного блока и датчика склерометра
  • Литиевый аккумулятор ёмкостью 2,3 А*ч и встроенное зарядное устройство
  • Разъемы фирмы LEMO

Описание и технические характеристики

Основные функции

  • Определение прочности путём измерения параметров электрического импульса датчика склерометра, интеллектуальной обработки сигналов (одиночных и серий до 15 ударов) и вычисления результата по градуировочным зависимостям
  • Вычисление класса бетона по ГОСТ 18105
  • 25 базовых градуировочных характеристик учитывающих возраст и способ твердения бетона
  • Ввод пользователем 25 градуировок новых материалов и названий объектов измерений
  • Функция уточнения градуировочных характеристик посредством коэффициента совпадения Кс (ГОСТ 22690 Приложение Ж)
  • Архивация результатов и условий измерений (номер, вид, материал и температура объекта, дата, время)
  • USB интерфейс для связи с ПК и заряда аккумулятора
  • Специализированная сервисная компьютерная программа

Технические характеристики

Диапазоны измерения прочности, МПа1. 100, 1. 30(ЛБ), 3. 150(ВБ)*
Пределы основной относительной погрешности измерения прочности, %±8
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10 °С в пределах рабочего диапазона, %±1,5
Энергия удара, Дж0,12
Память результатов, серий х ударов2600 х 5
Разрешение экрана320х240
Габаритные размеры, мм, не более:
— блок электронный150x68x23
— датчик склерометрØ30×165
Масса, кг, не более:
— блок электронный0,19
— датчик склерометр0,14

* — исполнение ВБ временно поверяется до 100 МПа

Особенности датчика склерометра

  • Легкий и удобный взвод и спуск ударника, производимые одной рукой
  • Высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз)
  • Малогабаритный корпус из «теплого», прочного и легкого инновационного материала
  • Полированный твердосплавный индентор фирмы «Сандвик» 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов)
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Устойчивость к внешним воздействиям и засорениям
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С
  • Наиболее устойчивая и удобная 4-точечная периметральная опора

Сервисная компьютерная программа

  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Просмотр графиков ударов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

Загрузки

Документация и программное обеспечение

Сертификаты и декларация о соответствии

  • Российская Федерация
  • Республика Казахстан
  • Декларация о соответствии

Вопрос-ответ

Ответы на вопросы

13 июля 2020, 23:45
линар: Как нужно подготавливать поверхность перед измерение прибором оникс 2.5?

13 июля 2020, 11:37
Александр: Какая должна быть минимальная и максимальная толщина конструкции для определения прочности?

15 января 2020, 11:48
Асель: Если в приборе во время работы указать возраст бетона в днях, то нужно самим пересчитывать прочность на 28-ми суточную или прибор это сделает сам?

25 декабря 2019, 10:16
Андрей: Скажите, можно ли прибором Оникс-2.5, определять прочность раствора кирпичной кладки? Если да, то подскажите какие установки необходимо применить в настройках?

12 августа 2019, 23:04
Ирина: При покупке оборудования — проводите обучение для специалистов?

06 июня 2019, 09:00
Ирина: Подскажите пожалуйста рабочая эквивалентная мера, которой калибруется прибор не реже одного раза в месяц имеет документ о поверке или калибровке?

13 марта 2019, 12:13
Мария: Расскажите пожалуйста чем отличается оникс 2.5 и 2.6 ? Основные отличия

09 ноября 2018, 11:28
Александр: Просьба пояснить: в программе для отображения данных измерений Оникс2.5/2.6 имеются данные о К.вариации и Размах у каждой серии ударов, каким образом эти значения используются?

25 октября 2018, 00:21
Максим: Изменяется ли показание прибора (относительные величины) если удар наноситься по боковой поверхности не куба, а цилиндра (100 или 150 мм в диаметре), который имеет некоторую степень кривизны поверхности, при условии что прочности и куба и цилиндра одинаковы/изготовлены из одного бетона?

25 сентября 2018, 15:55
Динис: Что делать при потере кубика для калибровки прибора? Можно ли его купить у Вас? И подойдет ли он к прибору?

Задать вопрос

Дополнительные материалы

Рекомендуемые статьи

  • Склерометры ОНИКС-2.5 и ОНИКС-2.6: использование градуировочных зависимостей

При строительстве и эксплуатации зданий и сооружений с использованием железобетонных конструкции необходимо обеспечить надежный контроль за соответствием прочности проектной документации. Для этих целей в России принят ГОСТ 22690, регламентирущий основные методы неразрушающего контроля бетона и порядок проведения испытаний данными методами.

Наиболее распространённым портативным прибором, который отвечает требованиям ГОСТа и позволяет проводить необходимые измерения непосредственно на объектах строительства является склерометр — измеритель прочности бетона, который также используют для контроля качества кирпича, цементной стяжки, шлакоблоков и других стройматериалов.

Применяемые в современном строительстве склерометры, цена которых зависит от сложности и комплектации устройства, производятся как в России, так и за рубежом. Надо отметить, что склерометр купить в России можно дешевле, чем за рубежом, а качество наших изделий ничуть не уступает заграничным аналогам.

Измерители прочности — склерометры бывают двух основных видов: электронные и механические. Механические приборы менее функциональны и позволяют определить прочность бетона только в относительных единицах.

Варианты исполнения электронного склерометра ОНИКС-2.5

Компания «Интерприбор» реализует следующие варианты исполнения электронного склерометра ОНИКС-2.5:

Все перечисленные варианты исполнения электронного склерометра отличаются по техническим характеристикам, что дает возможность подобрать наиболее соответствующий прибор, для решения стоящих перед вами задач.

Функции электронных склерометров

Электронные склерометры имеют возможность:

  • рассчитать прочность и оценить однородность изделий из различных марок бетона, других стройматериалов, провести статистическую обработку результатов;
  • вычислить класс бетона согласно требованиям российского ГОСТ 18105;
  • сохранить в памяти результаты измерений.

Преимущества современных электронных склерометров

Современный электронный склерометр является портативным устройством, в основе которого лежит метод ударного импульса, он обеспечивает:

  • высокую точность измерений;
  • широкий диапазон измерения прочности стройматериалов;
  • удобство применения – легкий вес прибора, простота и скорость работы, возможность использовать в широком диапазоне температур;
  • оперативную обработку результатов, благодаря возможности подключения к ПК.

В компании «Интерприбор» склерометр купить можно как в базовом варианте, так и с дополнительной комплектацией к нему (например, кейсом для переноски прибора, камнем для зачистки бетона и т.д.). Представленный в ассортименте продукции компании склерометр ОНИКС 2.5 обладает широким функционалом и преимуществами, характерными для всех устройств, разработанных НПП «Интерприбор».

ОНИКС-2.5 — электронный склерометр (измеритель прочности бетона)

Гарантия

Межповерочный интервал

Госреестр РФ

30252-10 до 18.03.2025

Сертификаты

Свидетельство об утверждении типа СИ Республика Казахстан

Декларация о соответствии

Сертификат об утверждения типа средств измерений. Республика Казахстан.

Назначение электронного склерометра ОНИКС-2.5:

Электронные склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, однородности и определения класса тяжелого, лёгкого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и других строительных материалов.

Читать еще:  Выбор идеальной кровати — функциональной, эргономичной и стильной

Описание электронного склерометра ОНИКС-2.5:

При строительстве и эксплуатации зданий и сооружений с использованием железобетонных конструкции необходимо обеспечить надежный контроль за соответствием прочности проектной документации. Испытание качества бетона в зданиях и сооружениях методами неразрушающего контроля в России регламентируется ГОСТ 22690.

Наиболее распространённым портативным прибором, который отвечает требованиям ГОСТа и позволяет проводить необходимые измерения непосредственно на объекте является склерометр — измеритель прочности бетона, который также используется для контроля качества кирпича, цементной стяжки, шлакоблоков и других стройматериалов.

Используемые в современном строительстве склерометры, цена которых зависит от сложности и комплектации устройства, производятся как в России, так и за рубежом. Надо отметить, что склерометр купить в России даже дешевле, чем за рубежом, а качество наших изделий ничуть не уступает заграничным аналогам.

Измерители прочности — склерометры бывают двух основных видов: электронные и механические. Механические приборы менее функциональны и позволяют оценить прочность в относительных единицах.

Электронные склерометры имеют возможность:

  • рассчитать прочность и оценить однородность изделий из различных марок бетона, других стройматериалов, провести статистическую обработку результатов;
  • вычислить класс бетона согласно требованиям российского стандарта (ГОСТ 18105);
  • сохранить в памяти результаты измерений.

Современный электронный склерометр является портативным устройством, в основе которого лежит метод ударного импульса, он обеспечивает:

  • высокую точность измерений;
  • широкий диапазон измерения прочности стройматериалов;
  • удобство применения – легкий вес прибора, простота и скорость работы, возможность использовать в широком диапазоне температур;
  • оперативную обработку результатов, благодаря возможности подключения к ПК.

Склерометр ОНИКС-2.5 купить можно как в базовом варианте, так и заказать дополнительную комплектацию к нему (например, кейс для переноски прибора, камень для зачистки бетона и прочее).

Склерометр ОНИКС-2.5 представлен в базовой комплектации с двумя версиями электронного блока и с тремя исполнениями датчика:

ОНИКС-2.5 версия 1 — электронный склерометр универсальный (со встроенным пирометром);

ОНИКС-2.5 версия 2 — электронный склерометр универсальный (без пирометра);

ОНИКС-2.5 ЛБ версия 1— электронный склерометр для легких бетонов (со встроенным пирометром);

ОНИКС-2.5 ЛБ версия 2— электронный склерометр для легких бетонов (без пирометра);

ОНИКС-2.5 ВБ версия 1 — электронный склерометр для высокомарочных бетонов (со встроенным пирометром);

ОНИКС-2.5 ВБ версия 2 — электронный склерометр для высокомарочных бетонов (без пирометра).

Основные функции электронного склерометра ОНИКС-2.5:

  • Определение прочности путём измерения параметров электрического импульса датчика склерометра, интеллектуальной обработки сигналов (одиночных и серий до 15 ударов) и вычисления результата по градуировочным зависимостям;
  • Вычисление класса бетона по ГОСТ 18105;
  • 30 базовых градуировочных характеристик учитывающих возраст и способ твердения бетона;
  • Ввод пользователем 30 градуировок новых материалов и названий объектов измерений;
  • Функция уточнения градуировочных характеристик посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9);
  • Архивация результатов и условий измерений (номер, вид, материал и температура объекта, дата, время и прочее);
  • USB интерфейс для заряда аккумулятора и связи с ПК, специализированная сервисная компьютерная программа.

Преимущества электронного склерометра ОНИКС-2.5:

  • Повышенная точность контроля (патент) обеспечиваемая двухпараметрическим методом измерений в сочетании с адаптивной фильтрацией сигналов, статистической обработкой и выбраковкой данных;
  • Легкий, компактный и эргономичный датчик-склерометр (патент);
  • Широкий динамический диапазон и низкий уровень помех измерительного тракта;
  • Пространственная и температурная компенсация погрешностей измерений;
  • Несколько вариантов исполнения прибора, отличающихся конструкциями электронного блока и датчика склерометра;
  • Литиевый аккумулятор ёмкостью 2,3 А*ч и встроенное зарядное устройство;
  • Разъемы фирмы LEMO.

Особенности датчика склерометра:

  • Легкий и удобный взвод и спуск ударника, производимые одной рукой;
  • Высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов;
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз);
  • Малогабаритный корпус из «теплого», прочного и легкого инновационного материала;
  • Полированный твердосплавный индентор фирмы «Сандвик» 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов);
  • Повышенная энергия удара, отсутствие поршневого эффекта;
  • Устойчивость к внешним воздействиям и засорениям;
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С;
  • Наиболее устойчивая и удобная 4-точечная периметральная опора;
  • Цветной TFT дисплей.

Сервисная компьютерная программа электронного склерометра ОНИКС-2.5:

  • Перенос результатов измерений в ПК;
  • Архивация, документирование и обработка результатов;
  • Просмотр графиков ударов;
  • Экспорт в Excel, сохранение в текстовый формат для других программ.

Технические характеристики электронного склерометра ОНИКС-2.5:

ПараметрЗначение
Диапазоны измерения прочности, МПа1. 100, 1. 30(ЛБ), 3. 150(ВБ)*
Пределы основной относительной погрешности измерения прочности, %±8
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10 °С в пределах рабочего диапазона, %±1,5
Энергия удара, Дж0,12
Память результатов, серий х ударов2600 х 5
Разрешение экрана128х64
Габаритные размеры блока электронного, мм, не более150x76x27
Габаритные размеры датчика склерометра, мм, не болееØ30×165
Масса блока электронного, кг, не более0,19
Масса датчика склерометра, кг, не более0,14

* — исполнение ВБ временно поверяется до 100 МПа

Комплект поставки ОНИКС-2.5

*С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.

Электронный склерометр ОНИКС-2.5

Описание

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5

Назначение измерителя прочности бетона ОНИКС2.5

Прибор ОНИКС 2,5 предназначен для высокоточного измерения прочности бетона, кирпича и других строительных материалов.
С помощью данного прибора можно с высокой эффективностью осуществлять оперативный контроль прочности и однородности бетона по ГОСТ 22690 при технологическом контроле, обследовании объектов, а также контроль кирпича, легких, тяжелых и высокомарочных бетонов, строительных и композитных материалов.

Поверка псклерометра ОНИКС-2 производится с помощью эталонного измерительного комплекса ОНИКС-2.5Э, который внесен в Госреестр СИ под №22184.

Существует 2 типа приборов ОНИКС:
ОНИКС-2 — измеритель прочности материалов
ОНИКС-2.5Э — эталонный измерительный комплекс

Варианты исполнения ОНИКС-2.5:
ОНИКС-2.5 — универсальное
ОНИКС-2.5ЛБ — для легких бетонов
ОНИКС-2.5ВБ — для высокомарочных бетонов

Версии измерителя прочности бетона ОНИКС-2.5:

1 — многопараметрический метод (удар + отскок + СКЗ сигнала + встроенный пирометр + встроенный пирометр)
2 — двухпараметрический метод (удар+отскок)
3 — однопараметрический метод (удар)

ОНИКС-2.5 имеет целый ряд преимуществ. Он выполнен в компактном и легком корпусе, однако, обладает широким динамическим диапазоном. Корпус прибора из «теплого», прочного и легкого полиамида имеет эргономичную форму, оснащен удобной клавиатурой и контрастным дисплеем. В данном приборе был впервые реализован многопараметрический метод измерений, что существенно повысило достоверность получаемых результатов. Повышению достоверности результатов также способствует пространственная и температурная компенсация погрешностей измерений. Сам прибор может производить измерения при температуре от -20 до +50 °С.
Версия 1 имеет встроенный пирометрический датчик для измерения температуры.
Для передачи данных на ПК (экспорт данных в Excel, текстовый формат и другие приложения) и зарядки встроенного аккумулятора ОНИКС-2.5 оборудован разъемом USB. В качестве опции возможно оснащение прибора разъемом LEMO.

Отличительные особенности измерителя прочности бетона ОНИКС-2.5

  • Взвод ударника легко и удобно производить одним пальцем, оставляя другую руку свободной.
  • Скорость и точность нанесения ударов предельно высоки.
  • Результат практически не зависит от направления удара (менее ± 1%), электронный блок может полностью устранить неточность.
  • Твердосплавный индентор производится фирмой «Сандвик» и имеет 3 типоразмера.
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Опора 4-точечная. Наиболее устойчива и удобна для работы.

Функции измерителя прочности бетона ОНИКС-2.5

  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности)
  • С помощью адаптеров можно осуществлять контроль локальных зон и объектов
  • Через систему меню возможно задание режимов регистрации
  • Регистрация производится без ограничения времени с автоматическим удалением старых данных
  • Просмотр и анализ основных параметров процессов
  • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
  • Вычисление сопротивления теплопередаче (по ГОСТ 22602-01), теплопроводности, термического сопротивления

Описание

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5

Назначение измерителя прочности бетона ОНИКС2.5

Прибор ОНИКС 2,5 предназначен для высокоточного измерения прочности бетона, кирпича и других строительных материалов.
С помощью данного прибора можно с высокой эффективностью осуществлять оперативный контроль прочности и однородности бетона по ГОСТ 22690 при технологическом контроле, обследовании объектов, а также контроль кирпича, легких, тяжелых и высокомарочных бетонов, строительных и композитных материалов.

Поверка псклерометра ОНИКС-2 производится с помощью эталонного измерительного комплекса ОНИКС-2.5Э, который внесен в Госреестр СИ под №22184.

Существует 2 типа приборов ОНИКС:
ОНИКС-2 — измеритель прочности материалов
ОНИКС-2.5Э — эталонный измерительный комплекс

Варианты исполнения ОНИКС-2.5:
ОНИКС-2.5 — универсальное
ОНИКС-2.5ЛБ — для легких бетонов
ОНИКС-2.5ВБ — для высокомарочных бетонов

Версии измерителя прочности бетона ОНИКС-2.5:

1 — многопараметрический метод (удар + отскок + СКЗ сигнала + встроенный пирометр + встроенный пирометр)
2 — двухпараметрический метод (удар+отскок)
3 — однопараметрический метод (удар)

ОНИКС-2.5 имеет целый ряд преимуществ. Он выполнен в компактном и легком корпусе, однако, обладает широким динамическим диапазоном. Корпус прибора из «теплого», прочного и легкого полиамида имеет эргономичную форму, оснащен удобной клавиатурой и контрастным дисплеем. В данном приборе был впервые реализован многопараметрический метод измерений, что существенно повысило достоверность получаемых результатов. Повышению достоверности результатов также способствует пространственная и температурная компенсация погрешностей измерений. Сам прибор может производить измерения при температуре от -20 до +50 °С.
Версия 1 имеет встроенный пирометрический датчик для измерения температуры.
Для передачи данных на ПК (экспорт данных в Excel, текстовый формат и другие приложения) и зарядки встроенного аккумулятора ОНИКС-2.5 оборудован разъемом USB. В качестве опции возможно оснащение прибора разъемом LEMO.

ОНИКС-2.5 версия 2 измеритель прочности бетона

  • Общая информация
  • Характеристики
  • Комплект поставки
  • Задать вопрос (0)
Читать еще:  Отделка печей и каминов в частном доме своими руками

ОНИКС-2.5 версия 2 – востребованный электронный склерометр для контроля прочности бетона. Он используется не только для измерения прочности бетонных изделий, но и для определения твердости, плотности, однородности объектов из кирпича, композитных материалов и так далее. Принцип его действия, как и у склерометра измерителя прочности бетона ИПС, основан на методе ударного импульса.

Особенности прибора ОНИКС-2.5 версия 2 измеритель прочности бетона:

ОНИКС-2.5 имеет электронный блок с клавиатурой и графическим дисплеем и датчик-склерометр, в виде цилиндра. Прибор может использоваться при температурах -10 – +40°С. Облегчает проведение замеров с помощью ОНИКС-2.5 и повышает их достоверность:

  • наличие 12 градуировочных зависимостей, каждая из которых может уточняться потребителем самостоятельно на основании контрольных измерений отрывом со скалыванием;
  • возможность введения дополнительных индивидуальных градуировок;
  • учет дополнительных параметров (возраста, состава бетона);
  • сохранение в памяти данных относительно каждой из проведенных серий испытаний (объект, материал, дата, время, коэффициент вариации);
  • быстрый поиск и другие дополнительные функции.

Для получения более полной картины, отражающей состояние конструкции, купите в магазине АналитПромПрибор измеритель ипа мг4. Он поможет определить толщину слоя бетона, выявить расположение арматуры. Ознакомиться с характеристиками оборудования можно здесь

ОНИКС-2.5 внесён в реестр СИ. Оказываем услуги по периодической поверке измерителей прочности бетона. Работаем по всей РФ.

Тип оборудования: измеритель прочности бетона, электронный склерометр
Производитель: Россия
Серия: ОНИКС
Прибор внесен в Государственный реестр СИ РФ
Прибор внесен в реестры СИ Украины и Казахстана

Назначение ОНИКС-2.5 версия 2:

  • Склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, однородности и класса тяжелого, лёгкого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и др. строительных материалов
  • Дополнительно приборы ОНИКС-2.5 позволяют измерять плотность композитных материалов (опция)

Преимущества ОНИКС-2.5 версия 2:

  • Двухпараметрический метод измерений в сочетании с адаптивной фильтрацией сигналов обеспечивают повышенную точность контроля (патент)
  • Самый легкий, компактный и эргономичный датчик-склерометр (патент)
  • Широкий динамический диапазон и низкий уровень помех измерительного тракта
  • Пространственная и температурная компенсация погрешностей измерений
  • Выпускается целая серия приборов, отличающихся исполнением электронного блока и конструкцией склерометра
    Варианты исполнения электронного блока:
  • – ОНИКС-2.5 Версия 2 — без встроенного пирометра
    Варианты исполнения датчика-склерометра:
  • – без букв — универсальное (диапазон прочностей 3…100 МПа)
  • – ЛБ — для легких бетонов (диапазон прочностей 1…30 МПа)
  • – ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)
  • Литиевый аккумулятор большой ёмкости и встроенное зарядное устройство
  • Разъем фирмы LEMO

Особенности склерометра ОНИКС-2.5 версия 2:

  • Легкий и удобный взвод и спуск ударника, производимые одной рукой
  • Высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз)
  • Малогабаритный корпус из «теплого», прочного и легкого инновационного материала
  • Полированный твердосплавный индентор фирмы «Сандвик» 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов)
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Устойчивость к внешним воздействиям и засорениям
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С
  • Наиболее устойчивая и удобная 4-точечная периметральная опора

Основные функции ОНИКС-2.5 версия 2:

  • Измерение параметров электрического импульса склерометра с фильтрацией и интеллектуальной обработкой сигналов (одиночных и серий до 15 ударов) и вычислением прочности по градуировочным зависимостям
  • 60 градуировочных характеристик учитывающих возраст и способ твердения бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9)
  • Ввод пользователем градуировок новых материалов и названий объектов измерений
  • Вычисление класса бетона по ГОСТ 18105
  • Архивация сигналов, результатов и условий измерений (номер, вид, материал и температура объекта, дата, время,…)
  • USB интерфейс связи с ПК и специализированная сервисная компьютерная программа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОНИКС-2.5:

Диапазоны измерения прочности, МПа1…100, 1…30(ЛБ), 3…150(ВБ)*
Пределы основной относительной погрешности измерения прочности, %±8
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10 °С в пределах рабочего диапазона, %±1,5
Энергия удара, Дж0,12
Память результатов, серий х ударов2600 х 5
Разрешение экрана LCD128х64
Габаритные размеры, мм, не более:
— блок электронный150x76x27
— датчик склерометрØ30×165
Масса, кг, не более:
— блок электронный0,19
— датчик склерометр0,14

* — исполнение ВБ временно поверяется до 100 МПа

Комплект поставки ОНИКС-2.5 версия 2:

  • Электронный блок с чехлом
  • Версия 2 — без встроенного пирометра
  • Датчик-склерометр, существует 3 исполнения датчика:
  • – без букв — универсальное (диапазон прочностей 3…100 МПа)
  • – ЛБ — для легких бетонов (диапазон прочностей 1…30 МПа)
  • – ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)
  • Мера прочности
  • Аккумуляторы, блок питания USB
  • Сервисная программа на CD, кабель USB
  • Руководство по эксплуатации
  • Сумка
  • Свидетельство о Госповерке

Дополнительная комплектация:

  • Абразивный камень для зачистки бетона
  • Для поверяющих организаций по заказу поставляется ОНИКС-2Э — эталонный измерительный комплекс, предназначенный для поверки приборов ОНИКС-2 (внесен в Госреестр СИ под №49203-12)
  • Разъем фирмы LEMO.

Компания АналитПромПрибор поставляет ОНИКС-2.5 версия 2 по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

Склерометр ОНИКС-2.5 — измеритель прочности бетона

Розницаоформление заказа в офисе;
Интернет Старт*начальный уровень выгоды;
Интернет 1..5*пять ступеней:
больше заказов — больше выгода;
Интернет Опт*максимальная выгода;
Интернет VIP*индивидуальная скидка.

* дейстуют только для заказов, оформленных на сайте, по типовым шаблонам договоров и счетов, обяза­тель­но принятие Условий о конфи­ден­циальности инфор­ма­ции инди­видуаль­ного пред­ло­жения

  • Описание
  • Спецификация
  • Сертификаты
  • Отзывы

Склерометр ОНИКС-2.5 предназначен для оперативного контроля прочности и однородности бетона методом ударного импульса (ГОСТ 22690) при технологическом контроле, обследовании объектов, а также контроля кирпича, легких, тяжелых и высокомарочных бетонов, строительных и композитных материалов.

  • 60 градуировочных характеристик для различных материалов и видов бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9).
  • Оперативная установка пользователем с помощью меню или компьютера собственных градуировочных характеристик, названий материалов и объектов контроля.
  • Учет возраста, состава, условий твердения и карбонизации бетона.
  • Архивация единичных и серийных результатов, коэффициента вариации, вида материала, изделия, времени и даты измерений.
  • Быстрый поиск результатов в архиве с отображением диаграмм и значений на графическом дисплее с подсветкой.
  • Программируемое автоматическое отключение прибора при перерывах в работе.
  • Адаптивная память, автоматически удаляющая устаревшие результаты.
  • Контроль заряда аккумуляторной батареи.
  • Сервисная компьютерная программа с функцией определения класса бетона.
  • Впервые реализован многопараметрический метод измерений, существенно повышающий достоверность результатов (патент).
  • Самый легкий, компактный и эргономичный датчик-склерометр (патент).
  • Адаптивная фильтрация и цифровая обработка сигналов.
  • Широкий динамический диапазон, низкий уровень помех.
  • Пространственная и температурная компенсация погрешностей измерений.
  • Обновлены схемотехника, элементная база и конструкция.
  • Исполнения: универсальное и специализированные — для легких и высокомарочных бетонов (ЛБ и ВБ).
  • Встроенный бесконтактный пирометрический датчик температуры (версия 1).
  • Встроенное зарядное устройство.
  • Легкий и удобный взвод и спуск ударника «большим» пальцем, производимые одной рукой.
  • Предельно высокие скорость и точность нанесения ударов.
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз), полностью устраняемая электронным блоком. Термокомпенсация сигналов.
  • Малогабаритный корпус из «теплого», прочного и легкого полиамида.
  • Полированный твердосплавный индентор фирмы «Сандвик» 3-х типоразмеров.
  • Повышенная энергия удара, отсутствие поршневого эффекта.
  • Устойчивость к внешним воздействиям.
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С.
  • Наиболее устойчивая и удобная 4-точечная периметральная опора.

Измеритель прочности бетона Склерометр ОНИКС-2.5 соответствует стандартам:

Измеритель прочности стройматериалов ОНИКС-2.51 с цветным TFT дисплеем

Цена (c НДС) :104400,00 руб.
ГОСТ22690, 18105

Оборудование для контроля бетона, раствора, кирпича — Измеритель прочности стройматериалов ОНИКС-2.51с цветным TFT дисплеем.

Назначение

Электронные склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности и однородности бетона (ГОСТ 22690) при техно­логическом контроле, обследовании объектов, а также для контроля кирпича, легких бетонов и т.п.

Преимущества

  • Впервые реализован двухпараметрический метод контроля прочности — одновременно по ударно­му импульсу и отскоку, существенно повышающий достоверность результатов
  • Самый легкий, компактный и эргономичный склерометр
  • Высокоточный измерительный тракт

Особенности

  • Не требуется помощь второй руки при взводе, — удобный взвод и спуск ударника большим паль­цем
  • Высокая скорость и точность нанесения ударов
  • Слабая зависимость результата (менее ± 1%) от положения в пространстве, полностью устраняе­мая электронным блоком
  • Малогабаритный корпус из «теплого» и прочного модифицированного полиамида
  • Полированный индентор из суперсплава фирмы «Сандвик»
  • Повышенная энергия удара; отсутствие поршневого эффекта
  • Устойчивость к внешним воздействиям
  • Наиболее устойчивая и удобная 4-точечная периметральная опора
  • Конструкция, обеспечивающая эффективную работоспособность в широком диапазоне температур (-10. +40 °С)

Основные функции

  • Базовые градуировочные характеристики для различных материалов и видов бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Приложение 9)
  • Оперативная установка собственных характеристик и названий материалов
  • Учет возраста, состава, условий твердения и карбонизации бетона
  • Архивация единичных и серийных результатов, коэффициента вариации, вида материала, изде­лия, времени и даты измерений
  • Быстрый поиск результатов в архиве с отображением диаграмм и значений на графическом дис­плее с подсветкой
  • Автоматическое отключение прибора
  • Сервисная компьютерная программа с возможностью определения класса бетона
  • Адаптивная память, автоматически удаляющая устаревшие результаты
Читать еще:  Как резать и крепить сэндвич панели; нюансы и особенности монтажа

Комплект поставки

  • Электронный блок, чехол
  • Склерометр (датчик)
  • Рабочая эквивалентная мера прочности
  • Аккумуляторы и зарядное устройство

Дополнительная комплектация

  • Блок связи с компьютером, CD с сервисной программой
  • Сумка
  • Абразивный камень для зачистки бетона

Модификации

Диапазон измерения прочности, МПа

— для Оникс-2.51. 54

Диапазон измерения прочности, МПа

— для Оникс-2.51ЛБ. 53ЛБ

Пределы основной относительной погрешности измерения прочности, %

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5

Тип оборудования: измеритель прочности бетона, электронный склерометр

Производитель: Россия

Серия: ОНИКС

Модель: ОНИКС-2, ОНИКС-2.5, ОНИКС-2.5Э, ОНИКС-2.5ЛБ, ОНИКС-2.5ВБ,

Сертификаты на измеритель прочности бетона ОНИКС-2.5:

  • Сертификат о внесении ОНИКС-2.5 в ГосРеестр средств измерений РФ под №26356-09.

Гарантия на измеритель прочности бетона ОНИКС-2: 12 месяцев

Назначение измерителя прочности бетона ОНИКС-2.5

Прибор ОНИКС-2.5 предназначен для высокоточного измерения прочности бетона, кирпича и других строительных материалов.

С помощью данного прибора можно с высокой эффективностью осуществлять оперативный контроль прочности и однородности бетона по ГОСТ 22690 при технологическом контроле, обследовании объектов, а также контроль кирпича, легких, тяжелых и высокомарочных бетонов, строительных и композитных материалов.

Поверка псклерометра ОНИКС-2 производится с помощью эталонного измерительного комплекса ОНИКС-2.5Э, который внесен в Госреестр СИ под №22184.

Существует 2 типа приборов ОНИКС:

  • ОНИКС-2 — измеритель прочности материалов
  • ОНИКС-2.5Э — эталонный измерительный комплекс

Варианты исполнения ОНИКС-2.5:

  • ОНИКС-2.5 — универсальное
  • ОНИКС-2.5ЛБ — для легких бетонов
  • ОНИКС-2.5ВБ — для высокомарочных бетонов

Версии измерителя прочности бетона ОНИКС-2.5:

  • 1 — многопараметрический метод (удар + отскок + СКЗ сигнала + встроенный пирометр + встроенный пирометр)
  • 2 — двухпараметрический метод (удар+отскок)
  • 3 — однопараметрический метод (удар)

ОНИКС-2.5 имеет целый ряд преимуществ. Он выполнен в компактном и легком корпусе, однако, обладает широким динамическим диапазоном. Корпус прибора из «теплого», прочного и легкого полиамида имеет эргономичную форму, оснащен удобной клавиатурой и контрастным дисплеем. В данном приборе был впервые реализован многопараметрический метод измерений, что существенно повысило достоверность получаемых результатов. Повышению достоверности результатов также способствует пространственная и температурная компенсация погрешностей измерений. Сам прибор может производить измерения при температуре от -20 до +50 °С.

Версия 1 имеет встроенный пирометрический датчик для измерения температуры.

Для передачи данных на ПК (экспорт данных в Excel, текстовый формат и другие приложения) и зарядки встроенного аккумулятора ОНИКС-2.5 оборудован разъемом USB. В качестве опции возможно оснащение прибора разъемом LEMO.

Отличительные особенности измерителя прочности бетона ОНИКС-2.5

  • Взвод ударника легко и удобно производить одним пальцем, оставляя другую руку свободной.
  • Скорость и точность нанесения ударов предельно высоки.
  • Результат практически не зависит от направления удара (менее ± 1%), электронный блок может полностью устранить неточность.
  • Твердосплавный индентор производится фирмой «Сандвик» и имеет 3 типоразмера.
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Опора 4-точечная. Наиболее устойчива и удобна для работы.

Функции измерителя прочности бетона ОНИКС-2.5

  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности)
  • С помощью адаптеров можно осуществлять контроль локальных зон и объектов
  • Через систему меню возможно задание режимов регистрации
  • Регистрация производится без ограничения времени с автоматическим удалением старых данных
  • Просмотр и анализ основных параметров процессов
  • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
  • Вычисление сопротивления теплопередаче (по ГОСТ 22602-01), теплопроводности, термического сопротивления

Технические характеристики на измеритель прочности бетона ОНИКС-2.5

Диапазоны измерения прочности, МПа

Пределы основной относительной погрешности
измерения прочности, %

Пределы дополнительной относительной погрешности
измерения прочности при отклонении температуры
на каждые 10С в пределах рабочего диапазона, %

ОНИКС-2.5 — электронный склерометр (измеритель прочности бетона)

  • Комплекты (6)
  • Описание
  • Характеристики
  • Комплектация

Электронные склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, однородности и определения класса тяжелого, лёгкого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов строительства. Возможно использование прибора для контроля кирпича, раствора и др. строительных материалов.

Преимущества

  • Повышенная точность контроля (патент) обеспечиваемая двухпараметрическим методом измерений в сочетании с адаптивной фильтрацией сигналов, статистической обработкой и выбраковкой данных
  • Легкий, компактный и эргономичный датчик-склерометр (патент)
  • Широкий динамический диапазон и низкий уровень помех измерительного тракта
  • Пространственная и температурная компенсация погрешностей измерений
  • Несколько вариантов исполнения прибора, отличающихся конструкциями электронного блока и датчика склерометра
  • Литиевый аккумулятор ёмкостью 2,3 А*ч и встроенное зарядное устройство
  • Разъемы фирмы LEMO

Основные функции

  • Определение прочности путём измерения параметров электрического импульса датчика склерометра, интеллектуальной обработки сигналов (одиночных и серий до 15 ударов) и вычисления результата по градуировочным зависимостям
  • Вычисление класса бетона по ГОСТ 18105
  • 25 базовых градуировочных характеристик учитывающих возраст и способ твердения бетона
  • Ввод пользователем 25 градуировок новых материалов и названий объектов измерений
  • Функция уточнения градуировочных характеристик посредством коэффициента совпадения Кс (ГОСТ 22690 Приложение Ж)
  • Архивация результатов и условий измерений (номер, вид, материал и температура объекта, дата, время)
  • USB интерфейс для связи с ПК и заряда аккумулятора
  • Специализированная сервисная компьютерная программа

Особенности датчика склерометра

  • Легкий и удобный взвод и спуск ударника, производимые одной рукой
  • Высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз)
  • Малогабаритный корпус из «теплого», прочного и легкого инновационного материала
  • Полированный твердосплавный индентор фирмы «Сандвик» 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов)
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Устойчивость к внешним воздействиям и засорениям
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С
  • Наиболее устойчивая и удобная 4-точечная периметральная опора

Сервисная компьютерная программа

  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Просмотр графиков ударов
  • Экспорт в Excel, сохранение в текстовый формат для других программ
Диапазоны измерения прочности, МПа1. 100, 1. 30(ЛБ), 3. 150(ВБ)*
Пределы основной относительной погрешности измерения прочности, %±8
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10 °С в пределах рабочего диапазона, %±1,5
Энергия удара, Дж0,12
Память результатов, серий х ударов2600 х 5
Разрешение экрана320х240
Габаритные размеры, мм, не более:
— блок электронный150x68x23
— датчик склерометрØ30×165
Масса, кг, не более:
— блок электронный0,19
— датчик склерометр0,14

* — исполнение ВБ временно поверяется до 100 МПа

  • Блок электронный с чехлом, 2 варианта исполнения:
    • Версия 1 — со встроенным пирометром (датчиком температуры поверхности бетона)
    • Версия 2 — без встроенного пирометра
  • Датчик-склерометр, 3 варианта исполнения:
    • ОНИКС-2.5 — универсальное (диапазон прочностей 1. 100 МПа)
    • ОНИКС-2.5ЛБ — для легких бетонов (диапазон прочностей 1. 30 МПа)
    • ОНИКС-2.5ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)
  • Рабочая эквивалентная мера прочности, коврик
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации
  • Сумка (при комплектации Кейсом не поставляется)
  • Свидетельство о Госповерке (1 год)
Артикул:Наименование:Цена:
1.589002ОНИКС-2.5 версия 1 TFT

ОНИКС-2.5 — универсальное (диапазон прочностей 1. 100 МПа)

Версия 1 — со встроенным пирометром (датчиком температуры поверхности бетона)

ОНИКС-2.5 — универсальное (диапазон прочностей 1. 100 МПа)

Версия 2 — без встроенного пирометра

ОНИКС-2.5ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)

Версия 1 — со встроенным пирометром (датчиком температуры поверхности бетона)

ОНИКС-2.5ВБ — для высокомарочных бетонов (диапазон прочностей до 150 МПа)

Версия 2 — без встроенного пирометра

ОНИКС-2.5ЛБ — для легких бетонов (диапазон прочностей 1. 30 МПа)

Версия 1 — со встроенным пирометром (датчиком температуры поверхности бетона)

ОНИКС-2.5ЛБ — для легких бетонов (диапазон прочностей 1. 30 МПа)

Измеритель прочности бетона ОНИКС-2.5 (версия 1)

  • Описание
  • Параметры
  • Фотогалерея
  • Файлы
  • Видео
Прибор внесен в ГРСИ, поставляется в комплекте с метрологическим свидетельством о поверке (в электронном виде в системе ФГИС «АРШИН» с 1 января 2021 года) .

Прибор Оникс — 2.5 предназначен для определения прочности при технологическом контроле бетона, обследовании и отбраковке железобетонных конструкций и изделий по ГОСТ 22690, а также для контроля прочности композиционных материалов, кирпича и т.д.

Оникс — 2.5 применим для определения твердости, однородности, плотности и пластичности различных материалов (кирпич, штукатурка, композиты и др.)

Прибор предназначен для работы при температуре окружающей среды от -10 до +40°С и максимальной влажности 90% при температуре +25°С.

Прибор состоит из электронного блока и датчика-склерометра. На лицевой панели корпуса электронного блока расположены клавиатура из 9 клавиш и окно графического цветного дисплея. Через окно инфракрасного канала осуществляется связь с компьютером для передачи и обработки результатов. Для удобства работы с прибором пристегивается кистевой ремешок.

Датчик-склерометр выполнен в цилиндрическом корпусе с пружинным ударным механизмом.

  • 12 базовых градуировочных зависимостей с возможностью их оперативного уточнения по результатам испытаний методом отрыва со скалыванием;
  • Оперативная установка пользователем собственных градуировок и названий, в т.ч. для 12 новых видов материалов;
  • Учет возраста и состава бетона;
  • Регистрация в памяти результатов и содержимого серий, коэффициента вариации, вида материала, изделия, времени и даты измерения;
  • Функция быстрого поиска результатов из архива по датам и номерам серий с их просмотром в цифровой форме и в виде диаграмм на цветном дисплее с подсветкой;
  • Опционально — связь с ПК и сервисная компьютерная программа.

Оригинальная конструкция датчика — склерометра дает возможность пользователю работать одной рукой и выполнять измерения в труднодоступных местах с высокой интенсивностью и точностью нанесения ударов. Малые габариты, современный материал корпуса датчика обеспечивает надежную и комфортную работу, в т.ч. при низких температурах.

Стандартный комплект: электронный блок, датчик-склерометр, эталон, инструкция, сумка, зарядное устройство, кабель USB для связи с компьютером, программа для обработки данных.

Источники:

http://www.interpribor.ru/electronic-sclerometer-onyx-2.5

http://www.electronpribor.ru/catalog/1047/oniks-2_5.htm

http://msk.averus-pribor.ru/products/elektronnyy-sklerometr-oniks-2-5/

ОНИКС-2.5 версия 2 измеритель прочности бетона

http://www.expertnk.ru/catalog/mechanical-testing/other/oniks25.html

http://www.rup-su.ru/Product/Details/912

http://a3-eng.com/kontrol-stroitelnyix-konstrukczij/priboryi-dlya-opredeleniya-prochnosti-betona/elektronnyij-sklerometr-izmeritel-prochnosti-betona-oniks-2.5.html

http://electroprogress.ru/catalog/sreda/izmeriteli-prochnosti-betona/oniks-25-elektronnyi-sklerometr-izmeritel-prochnosti-betona

http://www.gsi.ru/catalog/testing/oniks_25

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
