Как подобрать скважинный насос для индивидуального водоснабжения

Содержание

Как выбрать насос для скважины. | Правильный расчёт насоса скважины.

ТД ВиКо В нашей статье Вы найдете подробное описание правильного выбора насоса для скважины, благодаря статье Вы сможете самостоятельно выбрать подходящий Вам насос без лишних затрат, а также избежите ошибок большинства.

Введение

Обвязка скважинного водоснабжения, это весьма трудоемкий процесс, который требует не только физических, но и умственных способностей.

Первое, что нужно знать о выборе скважинного насоса — это параметры скважины. К ним относят:

1. Глубина скважины

2. Дебит скважины (количество пополнения воды в час) Так средне статистическая бытовая скважина производит 1,5-2,0 куба воды в час.

3.Зеркало воды (уровень воды от поверхности земли до начала водяного столба в скважине)

Диаметром скважины зачастую можно пренебречь. Связано это с тем, что в большинстве случаев используется обсадная труба 125мм (120мм скважина), что подходит для стандартных бытовых насосов 3,5″ (88,9мм) и 3″ (76,2мм). Встречаются насосы 4″ (101,6мм) для скважин 135мм или 160мм, но они обычно уже приближены к классу колодезных насосов 6″ (152,4мм). Такие насосы рассчитаны на небольшие глубины.

Следует добавить, что выбранный диаметр насоса «впритык» приводит к лишней трате денег. А связано это с тем, что насос охлаждается в процессе работы водой, которая циркулирует в скважине, поэтому нужен запас 20-30мм. Итоговый внутренний диаметр обсадной трубы равен 20-30мм + диаметр насоса в миллиметрах.

Отметим, что расчёт насоса для колодца осуществляется аналогично расчету насоса скважины. Так что, описанный в статье способ расчета насоса скважины отлично подходит для выбора и расчета колодезного насоса.

Сам же диаметр скважины влияет на количество воды имеющейся в запасе столба воды и конечную стоимость насоса. Почему стоимость насоса зависит от диаметра скважины? Дело в том, что если дебет маленький, а расход воды большой, то возникает ситуация, когда столб воды начинает медленно уходить вниз. Это влияет на повышение сопротивления столба поднимаемой воды насосом, что приводит к покупке более мощного и производительного насоса.

Также объем воды в скважине влияет на скорость ее пополнения и количество включений насоса в час. Чем реже насос включается тем лучше. Минимальное расчетное количество не более 30-50 включений в час. Всё это высчитывается из простой зависимости (Расход на потребителей [л/час]/(Дебет скважины [л/час]) x (Расход на потребителей [л/час] / объем столба воды [л]) = кол-во включений/час.

Более подробно, с примерами, про установку с обвязкой погружного насоса в скважину своими руками Вы сможете узнать прочитав статью до конца.

Для подбора скважинного глубинного насоса нужны следующие параметры:

1. Уровень погружения насоса в столбе воды.

Как правило все бытовые насосы центробежного типа могут погружаться в столб воды не более 30 м, но есть бытовые насосы, к примеру Aquatech, которые могут погружаться в столб воды до 80 метров, а вот винтовые насосы погружаются не более чем на 15-20 метров.

Такие параметры заложены не спроста, ведь объем воды, который будет давить на насос, может с легкостью повредить механизм насоса: сальники, корпус и т.д.. Так что перед покупкой скважинного глубинного насоса обязательно ознакомьтесь с этим параметром, который будет прописан в инструкции по эксплуатации насоса.

2. Расстояние от скважины до дома или точки потребления.

Это неотъемлемая часть в подборе погружного скважинного насоса. Ведь каждые 10 метров трубы по горизонтали равны потере давления примерно 0,1 атм. Каждый отвод трубы т.е. угол поворота , это потеря давления около 0.11 атм. Тройник и обратный клапан установленные на скважине до реле давления съедают около 0,39 атм на элемент.

3. Количество точек подключения.

К точкам подключения относят унитаз, стиральные и посудомоечные машины, умывальники , раковины, душевые кабины и т.д. В общем точки — это элементы водоотведения где будет происходить разбор воды.

Усредненный расход воды на точку около 10 литров в минуту.

4. Производительность насоса скважины.

Подбирается от одновременного использования точек воды. Допустим, кухонная мойка и душевая кабина потребляют одновременно около 20 литров в минуту. Следовательно, насос должен обеспечить их бесперебойную работу, и при этом у него было наименьшее число выключений в час.

Если скважинный насос будет сильно мощный, то он будет часто включатся и выключатся, а это большая ошибка при подборе скважинного насоса. Циклы включений и выключений насоса строго регламентированы производителем. Так частые циклы работы насоса вредят его двигателю.

Двигатель у них мощный, но нежный.

Большинство производителей рекомендуют не более 50 циклов в час, однако, на практике лучше придерживаться не более 15-20 включений в час (идеальный вариант). Такой насос прослужит дольше.

Соответственно из этих правил скважинный насос должен работать без прерывно во время пользования «точками разбора воды».

5. Мощность насоса.

Мощность скважинного насоса легко подсчитать, нужно просто соблюсти все выше приведенные пункты.

Выведем формулу расчета скважинного насоса:

А- Глубина скважины

Б- Горизонтальный участок трубы

В- Сопротивление напору (совокупность фильтров, углов, тройников в магистрали)

Г- Зеркало воды от верхнего уровня грунта

Д- Дебет скважины

Т- Количество одновременно используемых точек разбора воды (обычно берется 1т=10л/мин)

Е — Итоговое значение необходимого напора насоса

Д (л/мин) >= Пиковое потребление л/мин (1 м.куб./час = 16,66 л/мин)

Как правильно перевести м.куб. в л.мин >>> XX м.куб.*1000 / 60 = XX л/мин

А+Б+В+Г = Е, при условии Д = Т

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины: 30м (А)

Насос всегда поднят от дна скважины на 2-3 метра.

Допустим возьмем подъем 2м. В результате (А = 28м).

Горизонтальный участок трубы (Б) :

От скважины до дома: 20м или 0,2атм по горизонту, (Б = 20м)

Сопротивления напору (В) :

Наличие 5 поворотов трубы (0,5атм = 50м);

обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана — один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1 до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем: 5м (Г)

Учтем зеркало воды и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает нагрузку подъема жидкости начиная с конца столба воды.

В этом примере зеркало 5м — следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм (10м=1атм).

Однако надо учесть сезонные колебания столба воды — это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге: Г=5+10=15м (Г=15м)

Дебет: 1,8 м.куб./час (Д)

Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

Произведем расчет количества воды, производимое скважиной:

Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды: возьмем одну (Т)

Д = 30л/мин; T = 10л/мин ===> Д>Т

Д>Т — значит вода не убывает в скважине, следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==> (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали = 1м по вертикали):

(Б+В)/100 ==> (20м+129м)/100 = 1,49м ; Г=15м

А+Б+В+Г = Е, при условии Д = Т

15м+1,49м = 16,49м => Е = 16,49м (16,49м/100 = 1,649атм)

1,649м (2атм) эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе, т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики . Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки[атм] = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10% = 50,6м => Идеальным вариантом будет насос с подъемом 50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.) — Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) — Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м) — Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%

Самый минимальный подходящий вариант и при этом финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) — Запас по давлению 14%

Самый идеальный вариант:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%

С таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Давайте рассмотрим структурно схему обвязки водопровода с насосом скважины:

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

  • Насос
  • Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
  • Муфта ПНД с наружной резьбой
  • Труба ПНД
  • Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
  • Угол ПНД обжимной (для поворота трубы)
  • Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
  • Автоматика

Бывает три типа автоматики:

1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2. В сборе (Реле давления PM/5-3W, Турбипресс)

3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

  • Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматикуPS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

Помните, основное предназначение — компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″

Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)

Кессон (На Ваше усмотрение)

Кессон — это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

Выбор, установка и ввод в эксплуатацию скважинного насоса

К сожалению, ни с одним видом насосов не происходит столько отказов и выходов из строя, как с бытовыми погружными скважинными насосами. Причина не в качестве оборудования, а в том, что проект и подбор осуществляют не профессиональные проектировщики, а сами владельцы частных домов или недостаточно квалифицированный персонал монтажных организаций. Откуда, например, неспециалисту знать, что двигатель подобранного с большим запасом насоса может сгореть, если при монтаже и настройке системы не вывести насос в рабочий диапазон. Надеемся, что данная статья поможет читателям избежать подобных ошибок.

Определение параметров

Говоря о видах насосов для бытового водоснабжения, прежде всего следует разделить поверхностные и погружные насосы. Первые устанавливаются вне источника и могут обычно поднимать воду с глубины до 7–8 м, вторые – колодезные и скважинные насосы – работают, находясь в воде, и применяются для ее подачи с большей глубины (они подвешиваются в колодце или скважине на тросе). Горизонтально установленный скважинный насос можно использовать также для забора воды из реки или озера, когда они находятся далеко от дома и необходим большой напор.

Читать еще:  Бижутерия своими руками; прибыльно и красиво

Во всех случаях для правильного выбора насоса, прежде всего, необходимо определить его рабочие параметры — расход (Q) и напор (H).

Требуемый расход воды определяется из суммарной производительности всех водоразборных точек объекта, с учетом вероятности их одновременного использования. В упрощенном расчете можно пользоваться следующими нормами водопотребления для сантехнических приборов: умывальник — 60 л/ч, смывной бачок унитаза — 83 л/ч, кухонная мойка — 500 л/ч, душ — 500 л/ч, ванная — 300 л/ч, поливочный кран — 1080 л/ч. Полив газонов и цветников требует 3-6 м3 воды на один м2, расход при этом зависит также от способа орошения и интенсивности полива. Сауна или баня потребует около 1000 л/ч.

Для расчета требуемого напора используется формула:

Нтр = Нгео + S + Нсвоб, где
Нгео — высота ввода трубопровода в здании относительно динамического уровня воды в скважине (численное выражение динамического уровня должно обязательно присутствовать в паспорте скважины);
S — сумма потерь напора на трение в трубопроводе и местные сопротивления (арматура, фасонные детали, фильтры и т.д.);
Нсвоб — напор, который необходимо создать на вводе в здание, с расчетом обеспечения на самой удаленной и высоко расположенной водоразборной точке давления 0,5 атм.

Параметры скважины принципиально важны для пользователя, так как используются при расчете требуемого напора и рабочей характеристики выбираемого насоса. В паспорте скважины буровиками должны быть указаны такие параметры как статический уровень, динамический уровень, дебит скважины. Эти данные определяются экспериментально организацией, проводившей буровые работы. Очевидно, что результаты расчета окажутся неверными, если при определении динамического уровня скважины использовался насос заведомо меньшей мощности, чем это потребуется для водоснабжения объекта в соответствии запросам потребителя.

И хотя на быстрое получение официального паспорта артезианской скважины пользователю рассчитывать сложно (это государственный документ, требующий множества разрешений и согласований), необходимо требовать предоставления вместе с актом проведенных работ подробные данные по скважине, в том числе — осведомиться и о мощности насоса, которым проводилась откачка воды при определении динамического уровня. Заключая договор на буровые работы, следует обращать внимание на наличие лицензии у подрядчика.

Только серьезные фирмы (в Московском регионе — «Гидроинжстрой», «Боргеоком», «Аква Хелп», «Сэвэн ТВК» и д.р.) всегда по окончанию работ дают клиенту гарантию и подробный паспорт скважины, где четко прописаны все упомянутые характеристики, а также диаметр обсадной колонны, перечень пройденных грунтов, сведения о пробной прокачке скважины и т.д. — вплоть до рекомендованной марки насоса и глубины его установки.

Параметры требуемых Q и Н для дополнительного оборудования (джакузи, моечная машина, разбрызгиватели, «дождевалки» и т.д.) указываются производителями. При установке водоочистных фильтров учитываются потери напора (обычно около 2 атм) и расход воды на их промывку. Для бассейна указывается только время его наполнения.

Пример расчета

Требуется обеспечить водоснабжение загородного участка с двухэтажным коттеджем (кухня, два санузла и душ с гидромассажем требуют расхода 1 м3/ч и напора 4-5 атм.), гаражом, домом для обслуживающего персонала (содержит санузел), баней, бассейном на 45 м3, поливом территории, системой водоочистки. На участке постоянно проживает семья из четырех человек и два человека из числа персонала.

Для водоснабжения участка пробурена скважина глубиной 80 м; диаметр обсадной колонны — 150 мм; статический уровень — 46 м; динамический уровень — 50 м; расход, измеренный при откачке — 3,5 м3/ч. Расчет: С учетом норм расхода воды (см. в начале статьи) получаем суммарный расход и напор потребителей: Qсум = 500 + 3 ґ (60 + 83 + 500) + 1000 + 1000 + 2 ґ 1060 = 6500 л/ч = 6,5 м3/ч Нтр = 50 + 8 + 20 + 2 + 30 = 110 м Ввиду невозможности и нецелесообразности использовать все водоразборные точки сразу, можно определить требуемый расход как 5 м3/ч. Расчетным данным удовлетворяет насос SP 5А-33 (Q = 5 м3/ч, H = 120 м); его характеристика показана на рисунке.

Этим обеспечивается достаточный расход для кухни, одного санузла и полива. (Подразумевается, что хозяева не будут одновременно с поливом территории из обоих кранов использовать баню и принимать ванную, мыться в душе и наполнять бассейн.) Для обеспечения давления на поливочные установки и гидромассаж дешевле использовать отдельные насосы — это позволит не держать под высоким давлением весь водопровод и сделает работу погружного насоса более стабильной, а систему гибкой и независимой (с помощью дополнительного насоса всегда можно получить высокое давление в любой точке разбора). Бассейн будет наполняться ночью. При этом с помощью задвижки на оголовке следует «задросселировать» насос (создать дополнительное сопротивление), чтобы при работе по заполнению бассейна подача не превышала допустимой — 6,5 м3/ч.

Если мощность завышена

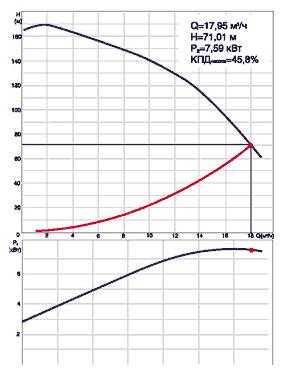

Самостоятельный выбор насоса заказчиком, предъявляющим завышенные требования по расходу и напору, часто приводит к выбору насоса слишком большой мощности. В случае с рассмотренными выше исходными данными таким насосом может быть SP14А-25. Как уже говорилось, при установке модели завышенной мощности возможны осложнения.

Во-первых, так как при подобном выборе номинальная подача значительно превышает средние потребности по воде, насос будет работать в режиме частых включений/отключений. Фирмы-изготовители допускают до 30 включений насоса в час, но только в течение одного часа в сутки, при общем ограничении — 60 циклов за день. В любом случае частые включения негативно сказываются на ресурсе работы электродвигателя и пусковой автоматики. Для избежания этого потребуется установка мембранного бака большого объема.

Во-вторых, при завышенной мощности насоса, как следствие будет завышено и давление воды на вводе в дом. В момент пуска такого насоса неминуемо будут возникать сильные гидравлические удары. Некоторая арматура может быть просто не рассчитана на такое давление (посудомоечные и стиральные машины, смесители), потребуется дополнительная установка редукторов давления для снижения напора.

В третьих, во время наполнения бассейна, насос будет работать на «открытую трубу», не создавая при этом давления. В таких условиях наблюдается большой расход воды при минимальном давлении. Рабочая точка насоса смещается на кривой характеристики вправо, в область, несоответствующую рабочей зоне насоса (см. рис). Мощность на валу будет максимальной, и при длительной работе в таком режиме двигатель выйдет из строя.

Следствием применения насоса с завышенной мощностью будет общее удорожание всей системы, вызванное применением более мощной электротехнической аппаратуры, материалов и арматуры с большим допустимым рабочим давлением, увеличением диаметров трубопровода и скважины, а также удорожанием водоочистки. Если номинальная подача насоса превышает дебит скважины, необходима установка дополнительной защиты по «сухому ходу». Дросселирование и настройка насоса приведут к перерасходу электроэнергии.

Иначе говоря, при обеспечении возможности одновременного использования всех водоразборных точек посредством установки насоса завышенной мощности, стоимость системы водоснабжения возрастает. При этом реальное водопотребление будет значительно меньшим.

Поэтому, хотя конечный выбор всегда останется за заказчиком, дешевле и правильнее выбирать насос с учетом реальных потребностей и при помощи специалистов. Удовлетворить требования пользователя к системе водоснабжения при соблюдении правил ее монтажа и эксплуатации можно, избрав оптимальный в данной ситуации насос с пологой рабочей характеристикой.

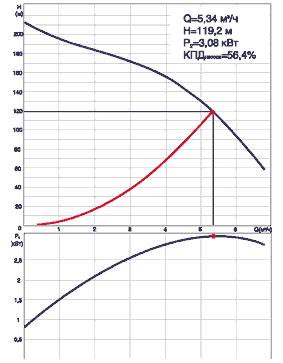

Для системы водоснабжения из рассмотренного выше примера может быть выбран насос SP 8А-25. В зоне возможных подач (от 4 до 8 м3/ч) у этой модели кривая зависимости напора от расхода имеет пологий вид, то есть при малых расходах воды не случится слишком большого повышения напора. В то же время некоторый допустимый запас при расчете водопотребления исключит возможность нехватки воды.

Монтаж насоса и ввод в эксплуатацию

В любом случае, какой бы насос не был выбран, при монтаже необходимо выверить его рабочую точку во всех возможных режимах работы. При вводе в эксплуатацию следует замерить подаваемый расход (определяется по скорости заполнения любой емкости известного объема, например бочки), создаваемое давление (по показанию манометра на оголовке) и потребляемый при этом ток (замеряется токовыми щипцами).

Полученные характеристики сверяются с паспортными данными насоса по каталогу. При превышении рабочих параметров (как правило, некоторый запас мощности предусматривается, например, для последующей установки фильтров) необходимо прикрыть задвижку на выходе из скважины, создать дополнительное местное сопротивление, достаточное для установления правильной рабочей точки — середина характеристики Q (Н).

Монтаж, как и выбор насоса, должны осуществлять подготовленные специалисты, монтажная компания должна иметь лицензию на установку данного оборудования.

Защита скважинного насоса
Еще до выбора и приобретения насоса необходимо получить точные сведения о напряжении электропитания на объекте. Это особенно важно при выборе импортного насоса. Все поставляемое из-за рубежа оборудование соответствует в первую очередь промышленным нормам страны-производителя. Так для всех немецких насосов допустимое отклонение напряжения в электрической сети от номинала составляет от +6 до -10%. Несмотря на все встроенные защиты, насос не предназначен для работы от сети с напряжением ниже 200 В, все возможные просадки и скачки напряжения негативно скажутся на ресурсе работы электродвигателя.

Здесь следует предусмотреть регулируемую защиту по напряжению в составе шкафа управления, а для трехфазных насосов также от неполнофазных режимов работы. Не рекомендуется устанавливать мощные однофазные насосы. Пусковой ток двигателя мощностью 2,2 кВт может превышать номинальный в 4,4 раза! Для стабилизации напряжения в пределах рабочего диапазона при таких скачках потребуется стабилизатор с пятикратным запасом мощности (точнее выбор проведут производители стабилизаторов). Иногда для пользователя оказывается дешевле обеспечить на объекте электропитание в 380 В, чем корректную работу однофазного насоса.

По статистике около 85% отказов происходит именно с электрической частью насоса. Основной причиной является межвитковое замыкание обмоток статора вследствие перегрева из-за гидравлической перегрузки, либо при работе на пониженном или скачкообразно изменяющемся напряжении. И того и другого можно избежать, установив надлежащую токовую защиту. Обычный пускатель с токовой защитой вполне справляется с этой задачей, однако некоторые монтажники забывают сделать настройку на требуемое значение по току. Итог такой халатности несложно подсчитать: придется заплатить за подъем насоса из скважины, его ремонт (цена нового двигателя), за повторное опускание насоса и его ввод в эксплуатацию. Сумма может превысить стоимость нового насоса.

Словарь терминов:

Напор — избыточное давление, создаваемое насосом.

Расход — объем воды перекачивающим насосом в единицу времени.

Рабочая точка — точка пересечения кривой характеристик насоса Q (H) с характеристикой сопротивления трубопровода SQ2, соответствующая действующим значениям напора и расхода при работе на конкретную систему водопровода.

Дросселирование — создание дополнительного сопротивления на напорном трубопроводе.

Рабочая характеристика — график зависимости рабочих параметров насоса — напора и расхода Q (H).

Мощность на валу — потребляемая насосом мощность

Статический уровень — постоянный уровень воды в скважине

Динамический уровень — уровень воды в скважине, устанавливающийся при откачке удельного расхода

Дебит скважины — стабильный расход воды, обеспечиваемый скважиной.

6 видов насосов для колодца и скважины

Чтобы в доме всегда был хороший напор воды

Загородные дома редко подключены к центральному водопроводу, поэтому воду обычно качают из скважины или колодца.

Мы уже приводили короткую инструкцию, как организовать в доме автономную систему водоснабжения. В этой статье поможем подобрать подходящий насос.

Как выбирать насос для частного дома

При выборе насоса надо изучить его технические характеристики, а именно:

  1. Производительность, то есть количество воды, которое насос качает в минуту или в час. В идеале воды должно хватать, даже если одновременно открыть все краны в доме и спустить воду из сливного бачка в унитазе. Обычно для частного дома достаточно насоса производительностью 1,5—2 м 3 /ч.
  2. Высота подъема воды. Насос должен не только поднять воду из скважины или колодца, но и доставить ее до самой высокой точки в доме — например, до душа на третьем этаже. При этом напор не должен упасть. Для частного дома с колодцем обычно хватает насоса с высотой подъема 30—40 метров. Если же речь идет о скважине, могут понадобиться модели с большим напором.
  3. Потребляемая мощность. Это количество электроэнергии, которое будет съедать насос. Как правило, простые модели насосов расходуют менее 1 кВт.

Насосы делятся на два больших вида: поверхностные и погружные. Первые всасывают воду с небольшой глубины через шланг, вторые нужно опускать в толщу воды. Насосы для скважины и колодца различаются: скважинные узкие и похожи на цилиндр. Нет проблем использовать скважинный насос и для колодца, а вот наоборот не получится.

Помимо технических характеристик, обратите внимание на стоимость установки и сложность обслуживания разных насосов. К примеру, установка любого скважинного насоса стоит не менее 4500 Р . Примерно в такую же сумму обойдется монтаж погружного насоса в колодец, если насос будет там постоянно. Насосную станцию установить дешевле — это стоит от 3500 Р , но есть и довольно простые устройства, которые можно смонтировать самостоятельно. Самому несложно организовать и разные временные схемы с насосами для полива грядок или для летнего водоснабжения дачи.

Какие насосы подойдут в разных ситуациях

  • Насосная станция — простой вариант при неглубоком колодце
  • С погружным эжектором — простой вариант, если вода глубоко
  • Вибрационный — самый дешевый дачный вариант
  • Винтовой — бюджетный насос, если вода с примесями
  • Центробежный — дорогой вариант высокого качества
  • Вихревой — поднимет воду даже из артезианской скважины

Простой поверхностный насос

Сколько стоит: в среднем 5000—15 000 Р , но есть модели до 50 000 Р
В какой ситуации покупать: когда колодец близко и он неглубокий — например, такой насос удобно использовать летом на даче
Плюсы: легко установить и обслуживать; хорошая производительность; сложнее украсть насос, если он в доме
Минусы: не подходит для скважин и колодцев глубже 7—8 м ; сильно шумит

Такой насос не погружают в колодец или скважину, а устанавливают внутри дома или в специальном кессоне. Часто поверхностные насосы продаются вместе с дополнительным оборудованием и называются насосными станциями: например, в комплект может входить реле давления, чтобы включать и отключать насос автоматически, или гидроаккумулятор — емкость с водой, которая защищает насос от частого включения и компенсирует перепады давления.

Поверхностные насосы гарантированно поднимают воду на 8—9 метров. Будьте внимательны с расчетом: нужно учитывать не только расстояние от земли до воды, но и разводку труб до насоса. Например, глубина воды в колодце — 7 метров, а насосная станция располагается в 30 метрах от колодца. По нормам, на каждых 10 метрах горизонтального трубопровода давление падает на 1 метр водяного столба. Таким образом, общая высота подъема воды в нашем случае — 10 метров: поверхностный насос с этим не справится.

Читать еще:  Дом, дизайн, ремонт, декор

Как выбрать насос для скважины: рекомендации по выбору насосного оборудования

Эксплуатация скважины невозможна без применения обязательной составляющей ее обустройства – насоса. Ведь для забора воды из узкого ствола абсолютно не подходит ведро. К тому же на подъем с глубины и транспортировку воды вручную ушло бы слишком много сил и времени. Не хочется попусту тратить ни то, ни другое, вы согласны?

Грамотно подобранное насосное оборудование в считанные минуты заполнит емкости в бане, доме, саду. Сейчас есть возможность приобрести технику для обслуживания объекта любого масштаба. На ее базе запросто можно соорудить автоматическую водопроводную систему, не зависящую от централизованных поставок и участия владельцев в процессе откачки.

Мы предельно подробно расскажем вам, как выбрать насос для скважины, что требуется учесть и предусмотреть будущему обладателю устройства. Скрупулезное разъяснение важных для пользователя моментов дополнено фото и видео-руководствами.

Учет характеристик скважины

Перед приобретением подходящего насоса для скважины, необходимо уточнить ряд показателей своего сооружения:

  • статический уровень;
  • динамический уровень;
  • дебит;
  • отметку основания дна;
  • диаметр трубы.

Если бурением скважины занималась специализированная буровая компания, то в соответствии с договором владельцу должны были предоставить ее технический паспорт. Все упомянутые выше характеристики должны быть в нем указаны. Однако, в случаях, когда скважина используется (или не используется) длительное время, не помешает эти сведения уточнить.

У владельцев скважин, которые были созданы собственными силами или с помощью наемных “шабашников”, разумеется, такого документа нет. Им предстоит изучить свою скважину самостоятельно и установить ее характеристики с помощью несложных измерений.

Статическим уровнем называют расстояние, которое разделяет постоянное зеркало воды и поверхность земли. Чтобы установить это расстояние, понадобится бечевка с привязанным к ней грузиком в форме цилиндра или конуса без дна.

Вместо них можно использовать пластиковую трубку. Потребуется также рулетка или линейка. Длина бечевки должна быть сопоставима с глубиной скважины.

Перед началом измерений нужно воздержаться от забора воды из скважины хотя бы в течение часа. За это время уровень воды должен стать максимальным. Теперь бечевку с грузом опускают в скважину до тех пор, пока груз не “хлопнет” о поверхность воды. Характерный звук обычно отчетливо слышен.

Остается сделать отметку на бечевке, вынуть ее из шахты и измерить подходящим инструментом. Первый показатель характеристик скважины определен. Динамическим уровнем считают расстояние от поверхности земли до минимального уровня воды в шахте скважины.

Чтобы определить динамический уровень, сначала скважину необходимо подготовить. Воду откачивают погружным насосом с высокой производительностью (его можно купить или одолжить), опуская его вниз по мере убывания воды.

Когда вода перестанет опускаться, можно считать, что минимальный уровень воды в шахте достигнут. Теперь нужно снова проделать операции с бечевкой, грузом и рулеткой. Измерения дадут новый показатель скважины – ее динамический уровень.

Сравнение этих данных – статического и динамического уровней – позволяет сделать предварительный вывод о производительности скважины. Чем меньше разница между этими показателями, тем быстрее восполняется столб воды, и тем более мощный насос можно использовать с таким сооружением.

Стоит отметить, что у хорошей артезианской скважины показатели динамического и статического уровня вполне могут совпадать, что говорит об исключительно высокой производительности такого сооружения. Это происходит, поскольку вода прибывает так же быстро, как и откачивается.

Разница уровней для высокопроизводительной скважины обычно не превышает одного метра. Сведения о динамическом уровне пригодятся при установке выбранного для скважины погружного насоса. Глубина его погружения должна на два метра превышать динамический уровень, чтобы устройство всегда находилось в воде.

Дебитом скважины называют количество воды, которое можно получить из нее в течение единицы времени. Его измеряют в следующих единицах: л/мин, куб. м/час, куб. м/день и т.п. Если при откачивании воды насосом высокой мощности изменение уровня воды незначительное, значит, вода прибывает быстро.

Можно считать, что дебит скважины большой и выбрать для нее насос с высокой производительностью. Вычисляя дебит скважины, следует помнить, что это не постоянная величина. В весенний период вода прибывает скважину быстрее, чем летом, а зимой этот процесс происходит медленнее.

Чтобы понять, что скважина заполнилась водой, и приток остановился, нужно просто измерить глубину уровня воды. Если он совпал с полученным ранее статическим уровнем, значит, скважина наполнена. Т.е. после откачки воды такие замеры придется выполнить несколько раз.

Если же вода быстро убывает, а прибывает медленно, понадобится установить точные объемы воды, которые можно получить из этой скважины. Необходимо взять емкость значительного и при этом известного объема. Чаще всего используют бочку, но это может быть какой-либо бак, ванна и т.п. Главное, знать объем жидкости, который в эту емкость помещается.

Сначала нужно опустить насос поближе к дну скважины и полностью выкачать из нее воду. Об этом сообщит характерный “всхлипывающий” звук работающего насоса.

Затем засекают время и дожидаются, когда статический уровень в скважине восстановится. После этого воду снова откачивают, измеряя ее объем. Простым делением кубических метров на часы или литров на минуты можно определить дебет своей скважины.

Этот показатель позволит подобрать насос, производительность которого будет соответствовать объемам воды, прибывающим в скважину. Если оборудование окажется слишком мощным, скважина опустеет, что может привести к работе насоса всухую, т.е. без воды. А это ведет к скорому повреждению оборудования.

Для определения отметки основания дна скважины, т.е. ее глубины, снова используют бечевку с увесистым грузом без полостей внутри. Теперь его опускают до самого дна, пока бечевка не ослабнет. После этого ее вынимают и измеряют.

Обычно меряют только влажную часть бечевки. Ее сухая часть соответствует статистическому уровню воды в скважине. Общая глубина скважины равна сумме двух величин: статического уровня и глубины до зеркала воды.

Диаметр скважины – это диаметр ее обсадной трубы. Для выбора погружного насоса следует учитывать внутренний диаметр, поскольку размеры насоса должны позволять свободно опустить его вниз, а при необходимости – достать обратно.

Разбор мелких нюансов

Качество бурильных работ – еще один момент, который нужно учитывать при выборе насоса для скважины. Если бурение выполнено с помощью профессионального оборудования и силами специализированной бригады, такая скважина считается более надежной.

Если же бурение выполняли шабашники или владельцы участка с помощью друзей-аматоров, качество скважины едва ли будет идеальным.

“Любительские” скважины, как показала практика, в большей степени подвержены процессам заливания и запесочивания. Поэтому для таких скважин рекомендуется использовать специальные насосы, разработанные для работы в сложных условиях. Оборудование этого типа стоит дороже.

Но оно лучше переносит ситуации, когда в них поступает вода с большим количеством загрязнений. При таких же нагрузках обычные насосы ломаются значительно чаще. У владельцев “ профессиональных ” скважин больше возможностей при выборе оборудования, поскольку они могут выбрать как универсальный, так и специальный насос.

Для подъема воды из глубины скважины на высоту не всегда удобно использовать резиновый шланг. В процессе работы насосного оборудования воздух внутри шланга становится редким, от этого стенки шланга схлопываются, и поступление воды прекращается. Предотвратить это явление просто: вместо резинового шланга следует использовать пластиковые конструкции подходящего диаметра.

Важный показатель при выборе насоса – примерный расход воды на один день. Это средняя величина, поскольку в летний период обычно потребление воды возрастает, а в зимний, напротив, снижается. Считается, что ежедневная норма потребления для семьи из трех-четырех человек составляет примерно 60-70 литров.

Эти цифры не учитывают расход воды на полив и другие хозяйственные нужды. Ежедневную норму следует увеличить в зависимости от количества растений на участке, наличия домашних животных и т.п.

Предусмотрительные хозяева выбирают для скважины чаще всего четырехдюймовые обсадные трубы, хотя конструкции с диаметром в три дюйма тоже используются в этом качестве. Дело в том, что значительная часть насосного оборудования рассчитана именно на более просторную четырехдюймовую трубу.

Чтобы перевести сантиметры в дюймы, следует разделить результат измерений рулеткой на 2,54, поскольку именно такому количеству сантиметров равен один дюйм.

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Если речь идет об абиссинском колодце, разумеется, поверхностный насос станет просто идеальным выбором, поскольку в речь идет об очень специфической скважине – узкой и неглубокой.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

Качаем воду: какой насос для скважины выбрать?

Как выбрать насос и на какие критерии стоит обратить внимание? Об этом, а также о лучших моделях 2019 года в нашей статье.

Для многих жителей сельской местности скважина — это единственный источник получения чистой воды. Для ее добычи потребуется качественный производительный насос, который обеспечит хорошим напором все точки водоразбора в доме. Как выбрать насос для скважины и на какие особенности стоит обратить внимание? Ответ в нашей статье с рейтингом лучших моделей этого года.

Виды скважинных насосов по принципу действия

Если вы подумали о том, насос для скважины какой выбрать, то в первую очередь стоит обратить внимание на принцип их действия:

  • Центробежный. Устройства, работающие по такому принципу, имеют вращающееся рабочее колесо внутри корпуса, под действием которого возникает центробежная сила. Вода всасывается во входной патрубок и поступает на верх в выходной. Центробежные насосы самые недорогие среди всех типов и при этом имеют довольно высокий КПД. Однако напор у них относительно невелик (до 100 м) в сравнении с вихревыми или шнековыми устройствами. Центробежные насосы стоит покупать, если глубина скважины не более 50 м.
  • Вихревой. Вихревые, как и центробежные имеют рабочие лопасти. Они создают вихревые потоки, за счет чего вода может подниматься на гораздо большую высоту, чем у центробежных моделей. Однако вихревые очень чувствительны к качеству воды, поэтому сильно запесоченные скважины быстро убьют агрегат. Если у вас глубокая скважина с относительно чистой водой, тогда вам подойдут вихревые насосы для скважины. Какой выбрать? Все зависит от глубины скважины и высоты водяного зеркала до поверхности земли.
  • Шнековый. Шнековые агрегаты имеют своеобразный ротор в виде винта. Из-за такой конструкции насосы этого типа легко справляются с самой запесоченной водой, поэтому отлично подойдут для выкачки технической воды для полива огорода (или для собственных нужд при наличии качественного фильтра).

На что обратить внимание при выборе скважинного насоса?

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

  • Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.
ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5
  • Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.
  • Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.
  • Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.
  • Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.
  • Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.
  • Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно. Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель.
  • Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса. По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.
Читать еще:  Как исполнить мечту: домашняя музыкальная студия

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Лучшие насосы для скважины: версия CHIP

ВИХРЬ СН-90В

Насос отечественного производства (собран в Китае) для скважин с максимальной глубиной погружения в воду до 35 м. Он позволяет поднять воду на высоту до 90 м, чего вполне хватит для обеспечения водой двухэтажного дома. При этом он производит в среднем до 1500 л/ч — этого достаточно для дома с туалетом, умывальником, стиральной машиной и душевой кабиной. Правда шнур питания здесь всего 17 м, поэтому придется использовать удлинитель.

Устройство имеет одноступенчатую конструкцию с одним колесом вращения. Заметьте, что крыльчатка изготовлена из нержавеющей стали, поэтому не подвержена коррозии. Это простой и недорогой насос для дома. Если не хотите переплачивать, то берите его.

Отметим, что в серии СН у «Вихря» есть еще 8 моделей с максимальным напором от 50 до 135 м и производительностью от 1500 л/ч до 5700 л/ч. Если вам по параметрам не подойдет ВИХРЬ СН-90В, то можете выбрать другой этой же фирмы.

BELAMOST TF-25

Этот насос отлично подойдет для одноэтажного дома с несколькими точками водоразбора. Максимально аппарат способен выкачать до 4000 л/ч, чего вполне хватит для одновременной работы посудомоечной машины, бойлера, стиральной машины и душевой кабины. При этом давление в системе трубопровода будет сохраняться на хорошем уровне. Максимальный напор составляет 28 м — для неглубокой скважины «самое то».

Хотя сам по себе центробежный насос предназначен для перекачки чистой воды, но также может гнать воду с примесями. Выбор насоса для скважины также связан с тем, какая вода по качеству. Эта модель может работать с водой, в которой примеси составляют не больше 180 г/м 3 . Хотим предупредить, что при покупке важно смотреть на диаметр выходного отверстия. Некоторые потребители получили устройство с выходным отверстием 1,1/4 дюйма, тогда как в описании в интернет-магазине указан 1 дюйм. Если такое произошло с вами, то купите дополнительно переходник с 1,1/4 на 1 дюйм.

ДЖИЛЕКС Водомет ПРОФ 55/75

Одна из самых популярных моделей российского производства в сегменте до 10 000 рублей. Он способен качать 3300 л/ч с напором в 75 м, чего хватит для двух — трех этажей или для одновременной работы нескольких потребителей. Максимальное погружение в воду у него составляет 30 м. Здесь стоит термореле, которое отключает устройство в случае перегрева.

Отметим, что здесь реально длинный шнур питания в 30 м, чего просто нет у большинства моделей в этой ценовой категории. Также он способен качать воду с максимальным диаметром твердых частиц до 1,5 мм, поэтому подойдет для «свежих» скважин, которые сильно запесочены. Правда, чтобы грязная вода не попадала в водопровод, рекомендуем ставить на входе фильтры.

Termica Comfortline 3SQ 3/90

Один из лучших насосов с глубиной погружения в воду до 80 м. При погружении на такую глубину устройство способно выдавать напор до 91 м. Благодаря таким показателям агрегат приобрел популярность среди тех, кто живет на возвышенности у кого вода очень далеко и приходится бить глубокую скважину. По производительности устройство имеет средние показатели в 2700 л/ч.

Крыльчатка изготовлена из норила — это полимерный материал, который отличается высокой коррозийной устойчивостью. Помимо этого, она стойка к твердым частицам в виде песка размером до 1,5 мм. Также здесь длинный шнур питания в 40 м.

Водолей БЦПЭ 0,5-63У

Мощный 1200-ваттный зверь способен качать воду с максимальным напором в 90 м. При этом плотность твердых частиц в воде может составлять до 1500 г/м 3 и насос не выйдет из строя. Это делает модель востребованной для выкачки воды из грязных или запесоченых скважин. Здесь установлена многоступенчатая система всасывания, состоящая из нескольких колес.

Максимальная производительность составляет 3600 л/ч — средний показатель для устройств с такой мощностью. Многие уверены, что насосы собираются из китайских комплектующих, на самом же деле в Харькове налажен полный цикл производства, так что комплектующие тоже свои. Пользователи отмечают высокое качество сборки и длительный срок работы устройства.

Рассматриваем виды насосов для скважин и правильно выбираем

Насосы для скважины помогают организовать индивидуальное водоснабжение. Каждый, кто хочет подобную систему, сталкивается с рядом проблем – например, как правильно выбрать.

Рынок предлагает огромное количество этого оборудования. Эта статья поможет вам определить, какой агрегат будет лучшим в вашем случае.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

  1. Погружные.
  2. Поверхностные.

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Совет! Если глубина достигает около пяти метров, то лучше приобрести ручной скважинный насос.

Погружной применяется при обустройстве артезианского или фильтрационного источника. Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении.

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее. Учитывая эту особенность, важно знать глубину источника.

Совет! В техпаспорте той или иной помпы указывается мощность устройства и способность поднимать воду на определенную высоту. Делая выбор, учитывайте эту информацию.

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

  • Ручные.
  • Самовсасывающие.
  • Эжекторные.

Погружные агрегаты делятся по принципу работы:

  • Центробежные.
  • Вибрационные.
  • Винтовые.
  • Вихревые.
  • Артезианские.
  • Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Какие бывают виды?

Водяные аппараты делят на две категории:

  1. Погружные.
  2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

РучныеЭффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
СамовсасывающиеСамовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
ЭжекторныеЕсли глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

ЦентробежныеЦентробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
ВибрационныеПогружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
ВинтовыеГлубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
ВихревыеВихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Плюсы аппаратов: какой выбрать?

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

  • Глубина.
  • Расход.
  • Диаметр источника и обсадки.
  • Напор.
  • Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

  • Расстояние помпы от зеркала воды.
  • Расстояние агрегата от дома.
  • Протяженность трубопровода (сопротивление).

При вычислении напора 10 метров по горизонтали и вертикали равно 1 м напора. Если система имеет гидроаккумулятор, то 1 Атм равняется 10 м напора.

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

  • 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
  • 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
  • 3 поколение: имеет расширенные функции, с точным контролем работы.

Кабель

Кабель для скважинного насоса должен соответствовать следующему:

  1. Работать при долгом пребывании в воде.
  2. Не быть инертным.

Он может быть трехжильным и четырехжильным, в зависимости от типа двигателя. Особое внимание уделяется качеству изоляции и сечению кабеля. Можно смотреть рекомендации производителя в паспорте к агрегату.

Как подключить глубинный аппарат к автоматике

Существует 2 схемы установки реле давления для глубинного устройства:

  1. Оно крепится к трубопроводу посредством тройников с переходящим штуцером.
  2. На гидроаккумулятор устанавливается штуцер с пятью выходами на манометр, реле, трубопровод всасывающий и подающий, гидроаккумулятор.

Вторая схема подключения позволит организовать полную автономию.

Советы по обслуживанию

Предлагаем несколько простых советов, что позволит продлить срок эксплуатации:

  • Регулярно проверять работоспособность. Чем раньше будет выявлен сбой или поломка, тем дешевле обойдется ремонт.
  • Осматривать трубопровод. Не должно быть никаких утечек.
  • Проверять давление в системе в рабочем состоянии двигателя и простое.
  • Проверка фильтров на предмет загрязнения.

Популярные модели для дома и сада

Сравним наиболее известные:

  • DAB IDEA 75M. Бытовой вихревый агрегат. Подает жидкость с 10 м. Прост при эксплуатации. Идеально сочетается в потреблении электроэнергии и тех. характеристик. Вращение латунного колеса может застопориться.
  • Aquario ASP 1E-30-90. Центробежный погружной агрегат, идеальное решение на даче. Поднимает жидкость с 20 м. Бесшумная работа. Явный минус – порча мотора после нескольких лет эксплуатации.
  • ВИХРЬ СН-50Н. Корпус погружного аппарата сделан из качественной нержавейки. Предусматривается термореле. Рассчитан до 50 м погружения. Через определенное время изменяет форму шпонки крыльчатки, происходит утечка масла, а двигатель сгорает.
  • Wilo TWU 3-0501-HS-E-CP. Это насос высокого давления для глубины источника до 150 м. Лучший для артезианки. Создает напор до 26 м. Имеет много ступеней защиты. Недостатков практически нет.

Заключение

Мы рассмотрели с вами все особенности устройства, узнали обо всех тех. характеристиках, на которые следует обращать внимание. Благодаря этому материалу, вы знаете, как правильно подобрать агрегат именно для ваших условий. В дополнение предлагаем просмотр подготовленный видеоматериал.

Источники:

http://www.td-viko74.ru/articles/21804/

http://www.forumhouse.ru/journal/articles/360-vybor-ustanovka-i-vvod-v-ekspluataciyu-skvazhinnogo-nasosa

http://journal.tinkoff.ru/list/water-pump/

http://sovet-ingenera.com/vodosnab/nasosy/kak-vybrat-nasos-dlya-skvazhiny.html

http://ichip.ru/podborki/tekhnika-dom/kachaem-vodu-kakoy-nasos-dlya-skvazhiny-vybrat-669942

http://wodakachka.com/skvazhiny/oborudovanie/rassmatrivaem-vidy-nasosov-i-pravilno-vybiraem.html

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
