Установка теплых полов UPONOR в доме — роскошь или разумный выбор

Содержание

Финские системы теплых водяных полов Uponor

Финская система теплого пола Uponor является достаточно популярным брендом не только в РФ, но и в странах ЕС. Согласно статистическим отчетам, в мире сдано уже более 1 млн. объектов, с системами отопления, изготовленными на заводе компании Uponor. Что обеспечивает стабильный спрос на продукцию Uponor?

История марки Uponor

Изначально, компания Uponor, как и многие другие производители систем отопления, занималась производством, непосредственно не связанным со строительством. Так, до 1950г выпускались пружинные кровати. И только спустя 15 лет компания наладила производство пластиковых труб.

На сегодняшний момент основная деятельность компании связана исключительно с разработкой решений для жилищного строительства и непосредственно с изготовлением систем отопления.

Системы водяного обогрева полов Uponor

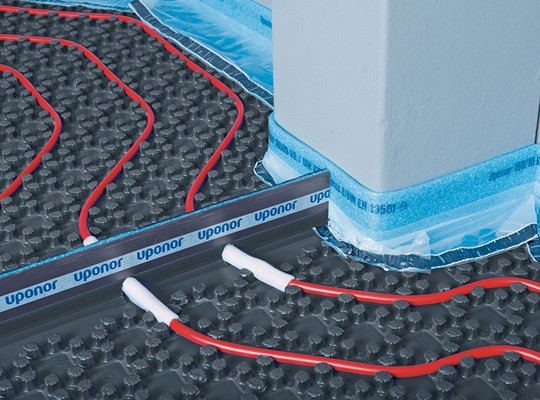

Полистирольные теплоизоляционные монтажные маты для водяного пола Упонор позволили ускорить процесс монтажа, а также облегчить проведение работ, вызывавших сложности в прошлом.

Под маркой Uponor выпускаются следующие модификации систем отопления:

    Uponor Tecto – инновационная технология, обеспечивающая быстрое проведение работ. На матах присутствуют бобышки для фиксации водяного контура. Уникальная конструкция Uponor Tecto позволяет легко уложить трубу даже под углом 45°. Предельная нагрузка на маты составляет 500 кг/м².

Uponor Tacker – используется уникальная подложка минифольга с расчерченными для удобства монтажа ориентирами. Водяной контур фиксируется на поверхности с помощью специальных крепежных скоб. Uponor Tacker устанавливается в любом помещении, независимо от площади и предназначения и обеспечивает равномерное распределение тепла.

Uponor Minitec – уникальность матов состоит в том, что толщина после укладки трубы составляет всего 1 см. на поверхности матов расположены пазы и перфорация, благодаря чему цементный раствор равномерно распределяется по поверхности и быстро затвердевает. Uponor Minitec, это оптимальное решение под облицовку керамической плиткой.

Uponor Nub – маты используются для монтажа труб до 16 мм. Удобство конструкции позволяет выполнять работы одному человеку. Панели легко соединяются между собой. Uponor Nub способен выдерживать большую механическую нагрузку. Используется под цементный раствор и самовыравнивающиеся смеси.

  • Uponor Self attaching – монтаж трубы проводится без использования инструментов, методом липучки. Предварительно на трубы наносится лента с микрокрючками. Маты имеют покрытие, позволяющее обеспечить прочное сцепление. Uponor Self attaching одно из последних изобретений компании, которое постепенно приобретает все большую популярность. Инновационная система монтажа напольного отопления от Uponor Self attaching позволяет сократить время монтажа практически на треть.
  • Особенности укладки отопления Uponor

    Теплые водяные полы Uponor, независимо от выбора модификации, имеют одну общую черту. Монтаж осуществляется намного быстрее, чем в аналогичных системах других производителей. Для водяного контура применяются трубы из сшитого полиэтилена. Срок эксплуатации составляет не менее 40 лет.

    При монтаже теплых полов требуется соблюдать следующие рекомендации:

      Демпферная лента – обязательно прокладывается вдоль стен, а также между зонами отопления.

    Для увеличения теплоотдачи сверху матов стелют металлические тепло распределяющие пластины для укладки труб. Такое устройство позволяет с максимальной эффективностью распределить тепло по всей отапливаемой площади.

    Автоматизация работы системы отопления – блок управления Uponor обеспечивает работу полов в автономном режиме. Имеется узел дистанционного управления, что дает возможность дистанционной регулировки интенсивности нагрева, а также отключения или включения системы. В комплекте идет комнатный регулятор температуры с датчиками нагрева поверхности пола и воздуха. Принцип работы смесительного узла теплого пола марки Uponor позволяет использовать водяной контур на нагревание и охлаждение помещения. Чтобы не допустить сырости, устанавливается до шести датчиков влажности.

    Особенностью монтажа полов Uponor является использование матов особой конструкции. Труба для теплого пола Упонор монтируется настолько просто, что согласно инструкции, монтажные работы может осуществлять один человек. При условии соблюдения рекомендаций, толщину стяжки можно уменьшить до 1 см.

  • Коллектор Uponor Pro – трубы подключаются без применения инструмента. При этом обеспечивается герметичность соединения. Поставляется коллектор с 3,4,6 выходами на водяные контуры.
  • 5 конструкций водяного пола на примере Uponor компании

    Вступление

    Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в много этапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

    5 конструкций водяного теплого пола

    Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

    Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

    Теплый пол классик на сетке

    Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

    Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

    Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

    Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

    Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

    Теплый пол на панелях полистирол

    Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

    Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

    Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

    Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

    Теплый пол сухого монтажа

    Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

    Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

    На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

    Теплый пол на липучке

    Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

    Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микро петлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микро крючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14×2 и 16×1,8, MLCP 16×2 мм.

    Конструкция пола в 10 мм

    Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные, керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

    Теплый пол с креплением скобами-шпильками

    Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

    Выводы

    Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

    Установка теплых полов UPONOR в доме — роскошь или разумный выбор?

    Не секрет, что на тему теплых полов давно ведутся ожесточенные споры. Сторонники напольной системы отопления заявляют, что теплые полы легко заменяют батареи. Скептики говорят о том, что теплый пол не может быть единственным источником тепла в доме. Консерваторы считают, что для России больше подходит радиаторная система отопления. Однако утверждения консерваторов и скептиков опровергает один неоспоримый факт: в Северной Европе более 50 лет используют напольное отопление в качестве единственного источника обогрева дома. Почему? Давайте разбираться вместе.
    Какие плюсы дает установка теплого пола в доме?

    Читать еще:  Ремонт потолка своими руками: инструкция по штукатурке

    Комфортное тепло

    Главное преимущество напольного отопления перед любыми другими система обогрева состоит в том, что оно полностью отвечает потребностям человека. При системе обогрева «теплый пол» температура внизу составляет 22-25 °C, а температура воздуха вверху на уровне головы — 19-20 °C.

    Посмотрите, как распределяется тепло при использовании системы напольного отопления:

    Если сравнивать теплые полы с классической системой отопления, то очевидно, что радиаторное отопление сильно проигрывает в комфорте. При традиционном отоплении теплый воздух устремляется вверх и на уровне головы человека температура воздуха составляет 22-25 °C, а на поверхности пола температура не поднимается выше 17-18 °C. Вряд ли такие условия можно назвать комфортными.

    На рисунке видно, как теплый воздух поднимается вверх, а потом, остывая, опускается вниз:

    Снижение энергозатрат на 30-40%

    Эффективность теплых полов в несколько раз выше по сравнению с радиаторной системой отопления. Например, для того, чтобы поддерживать в доме температуру на уровне 22-25 °C радиаторы необходимо прогреть до 85-90 °C, тогда как теплый пол достаточно нагревать лишь до 35-40 °C.
    Фактически радиаторы отапливают воздух возле окон и стен. Они создают тепловую завесу возле окон, препятствуя проникновению холодного воздуха в дом. Но если раньше это было актуально, то сейчас с появлением пластиковых окон проблема сквозняков решена. Теперь не нужно устанавливать радиаторы возле окон и создавать тепловые завесы.

    Не стоит забывать, что монтаж водяного теплого пола включает в себя дополнительную теплоизоляцию. Теплоизоляционный слой снижает непродуктивные расходы тепла на прогревание перекрытий. Благодаря этому владелец дома с напольным отоплением экономит до 30-40% общих расходов на обогрев дома.

    При радиаторной же системе отопления неизбежны потери тепла на прогрев стен и потолка — а значит, и увеличение расходов на отопление дома.

    Безопасность для здоровья

    Напольное отопление в отличие от радиаторной системы полностью безопасно для здоровья, так как не поднимает пыль в воздух. Установка теплого пола помогает создать здоровый микроклимат в доме. Особенно это важно, если в доме живут люди, страдающие аллергией или хроническими заболеваниями верхних дыхательных путей. Кроме того, мягкое излучение тепла, которое свойственно системам напольного отопления, воздействует непосредственно на человека. Уровень комфортного тепла достигается без предварительного прогревания воздуха, как это происходит при использовании радиаторной системы отопления.

    Напольное отопление по многим важным параметрам обгоняет классические схемы отопления дома. И несмотря на то, что монтаж водяного теплого пола — это более трудоемкий процесс по сравнению с установкой радиаторов, очевидно, что плюсы напольного отопления перевешивают все начальные усилия по монтажу и установке системы. Можно смело утверждать, что теплые полы — это будущее, а радиаторы — прошлое.

    Современная система напольного отопления от Uponor

    Для того, чтобы обеспечить максимально благоприятные условия для жизни необходимо сочетать несколько факторов – тепловой комфорт, качество воздуха в комнате, акустику, а также освещение и тактильные ощущения. Достичь необходимого уровня теплового комфорта и остальных параметров возможно с системой напольного отопления от Uponor. В отличие от радиаторного, напольное отопление обеспечивает идеальное распределение температуры и создаёт оптимальные условия для жизни.

    Uponor предлагает различные варианты напольного отопления, выбор которых зависит от особенностей помещения, а также пожеланий самих клиентов. В арсенале компании широкий ассортимент систем для любой конструкции пола, а также большой выбор аксессуаров. Так, например, можно выбрать подходящую конфигурацию петель, от которой зависит оптимальное распределение температуры, и способ монтажа – заливной или сухой тёплый пол. Необходимые комплектующие для установки систем подогрева пола – это трубы Uponor PE-Xa и Uponor MLC, пластиковый̆ и стальной̆ коллекторы, фиксаторы для труб, а также другие аксессуары и вспомогательные приспособления. Для заливного тёплого пола компания разработала различные решения, которые одинаково удобны в монтаже: панели Uponor Nubos, Uponor Klett, Uponor Classic, а также Uponor Smart (Tacker). Все эти системы имеют свои технические особенности и требования, которым необходимо строго придерживаться. Стоит отметить, что для выбора такого способа требуются определённая температура окружающей среды и поддержание необходимого давления в трубах. Для монтажа сухого пола компания предлагает системы Uponor Siccus, пластины для распределения тепла Uponor Multi, а также панели Uponor Minitec для реконструкции. Данные решения подходят для деревянных полов, позволяют сэкономить время на работу и готовы к эксплуатации уже сразу после окончания монтажа.

    Среди основных преимуществ напольного отопления от Uponor можно выделить равномерный обогрев пола без пылевого загрязнения воздуха, отсутствие заплесневелости, а также возможность сэкономить энергопотребление до 25% с использованием автоматики. Автоматическое управление отоплением максимально облегчает процесс регулировки температуры в соответствии с индивидуальными потребностями. Также система напольного отопления имеет возможность увеличивать или уменьшать теплоотдачу за счет эффекта саморегулирования, который позволяет скорректировать температуру воздуха в помещении в зависимости от внешних погодных условий. К дополнительным плюсам можно отнести свободу в планировке, безопасность и экономичность в эксплуатации, а также универсальность. Более того, после монтажа Uponor оказывает услуги по комплексному техническому обслуживанию на протяжении всего периода функционирования системы. Система напольного отопления от Uponor – это полностью готовое и надёжное решение от одного производителя.

    Все клиенты компании Uponor также могут воспользоваться надёжным сервисом UponorDom, который занимается профессиональным подбором рабочих для монтажа инженерных систем: теплого водяного пола, водоснабжения и канализации. Для этого необходимо оставить заявку на сайте, а специалисты проконсультируют и подберут лучшего монтажника в нужном регионе. Данный сервис гарантирует 100% качество обслуживания, многолетний опыт сотрудников, а также максимальный комфорт и удобство благодаря новейшим решениям компании.

    Системы водяного обогрева «Uponor»: роскошь или разумная необходимость?

    Вопрос систем напольного обогрева уже давно является дискуссионным среди специалистов. Так, сторонники данных систем обогрева с уверенностью заявляют, что обогреваемые полы с лёгкостью заменяют классические радиаторные батареи. Скептики же, напротив, говорят, что теплые полы никак не могут быть единичным или основным источником тепла в квартире или доме.

    Консервативная часть общества также считает, что для реалий России лучше всего подходит именно радиаторный принцип обогрева. Однако утверждения обеих спорящих сторон опровергаются как минимум одним неоспоримым фактом: в северной части европейского континента свыше 50 лет именно напольное отопление используется как преимущественный или единственный источник обогрева жилища. Почему дело обстоит именно так? Попробуем разобраться.

    Положительные стороны систем напольного обогрева

    Высокий показатель комфорта

    Ключевое преимущество напольной обогревающей системы в сравнении с любыми иными аналогами заключается в том, что она в полной мере может удовлетворить потребности человека. В среднем водяная система обогрева пола может выдавать температуру до +25C на поверхности пола, тогда температура воздуха на верхних уровнях помещения может достигать +20C.

    Если осуществлять сравнение «теплого пола» с более знакомой и привычной для нас радиаторной системой отопления, тогда очевидно, что последний вариант заметно уступит в комфортабельности, не говоря уже о чисто эстетической составляющей. Радиаторный принцип отопления направляет воздух вверх, благодаря чему на уровне головы температура может достигать +22-25 по Цельсию, а вот на поверхности пола она не подниматься свыше +17-18C. Очевидна проблема неравномерного распределения тепла по условным уровням высоты помещения.

    Ещё одним бонусом является минимальный риск протечек. Трубопроводные системы «Упонор» не содержат внутренних соединений, что и делает возможность протечки практически нулевой. Сам производитель даёт 10 лет официальной гарантии, но при правильной установке система способна отработать до 50 лет. Это подтверждено рядом испытаний, в результате которых компанией были получены многочисленные сертификаты, в частности российские «ГОСТ» и «СанПин».

    Сокращение энергозатрат как минимум на треть

    Как мы уже выяснили, результативность «тёплого пола» на несколько порядков выше, нежели такой же показатель у привычных радиаторных систем обогрева домов. Так, чтобы выдерживать в жилом помещении регулярную температуру на отметке +25C радиаторную батарею требуется нагревать до +90C. Тёплый пол для достижения такого эффекта достаточно прогревать лишь до +40C.

    Вместе с тем, радиаторы фактически обогревают воздух у окон и стен. Это способствует созданию тепловой завесы рядом с окнами, что мешает попаданию холодного воздуха в жилище. Но актуальность таких действия была раньше, а сейчас много у кого установлены пластиковые окна, которые эффективно решают проблему сквозняков. Поэтому установка радиаторов под окнами и тепловые завесы более не требуются.

    При этом помните, что монтаж водяного обогрева пола предполагает ещё и наличие дополнительной теплоизоляции. Слой тепловой изоляции уменьшает малопродуктивные расходы тепла на обогревание перекрытий, сокращая тепловые потери. Уже только в силу этого фактора можно сэкономить до 40% всех расходов. В случае с радиаторами потери тепла неизбежны, поскольку прогреваться будут и стены, и потолки, а значит и расходы будут выше.

    Отсутствие опасности для здоровья

    Напольные системы водяного обогрева от «Упонор» в отличие от радиаторов полностью безвредны для здоровья, поскольку не копят на себе пыль. Установка такого оборудования, безусловно, поможет создать более здоровый микроклимат в жилище. Это приобретает ещё более критическую важность, если в доме проживают люди, которые страдают аллергией либо хроническими патологиями дыхательных путей. Впрочем, меньшее количество пыли в квартире любому человеку пойдёт на пользу.

    Излучение тепла происходит в «мягком» формате, в результате чего оно воздействует самым прямым образом на человека. Комфортный обогрев помещения достигается без необходимости заблаговременного прогревания воздуха.

    Водяное отопление от «Упонор» по множеству параметров явно опережает более привычные для нас радиаторные системы. И, несмотря на то, что монтаж водяного отопления достаточно сложный процесс, всё же его сильные стороны, безусловно, перевешивают любые минусы такого решения, оправдывая финансовые вложения.

    Uponor теплый пол: невидимый комфорт в вашем доме

    Мировая известность к компании Упонор пришла с разработкой уникальной технологии изготовления труб. Полимерные изделия за счет 3-мерной кристаллической решетки получили невероятную прочность, устойчивость к механическим нагрузкам, повышенному давлению и колебанию температур, сочетающихся с легкостью изделия. Сегодня количество уложенных в мире полов Uponor перевалило за 1 млн.

    Расчет системы

    Конструкция, созданная специалистами компании Упонор, представляет собой комплексный продукт, состоящий из ряда необходимых комплектующих. Ее основой, без которой устроить отопительную систему было бы практически невозможным, являются трубы для теплого водяного пола фирмы Uponor. Начиная с 1972 года, в данной конструкции в основном используют Uponor PЕХ, изготовленные из модифицированного ПЭ, покрытого гидроксидом этилвинила. Подобная защита предотвращает диффузию кислорода на молекулярном уровне в жидкость, проходящую через магистраль.

    Помимо труб в комплектацию как минимум входят также:

      монтажные элементы. Кстати, производитель Uponor предоставляет на выбор широкий ассортимент изделий этой категории: подложки и маты с теплоизолирующим слоем или без, скобы для монтажа магистрали прямо на армированную сетку. коллекторы и модул

    и смешивания, играющие важнейшую роль для распределения жидкости по трубопроводам и корректировки уровня нагрева пола. блок управления, который на сегодняшний день может иметь проводную или дистанционную форму.

    В качестве примера подсчитаем расход материала для помещения площадью 6*5 м, при условии, что магистраль укладывают с шагом 0,25 м по схеме «змейка». Расход трубы будет равен – 6*(5/0,25)= 120 м, то есть 20 рядов по 6 пог. м.. Остается добавить 0,20–0,50 м на технологические концы для подсоединения к гребню .

    Теплый пол упонор может комплектоваться различными типами элементов. Основными из них являются трубы, тип монтажной подложки, коллектор и устройства управления. По составленной схеме рассчитывается оптимальная мощность системы, а затем осуществляется подбор компонентов.

    Читать еще:  Окно как элемент дизайна

    Из чего состоит

    Принцип работы системы теплых полов Упонор заключен в использовании подающего и обратного гребня. Первый регулируют при помощи вентиля или механически, или через механизм, который управляется от комнатного терморегулятора.

    Теплый пол Uponor, как было отмечено, комплектуют разными элементами. На описании основных из них остановимся подробнее.

    Трубы

    Выбор трубопровода основан на материале, из которого он изготовлен. Наиболее распространенный вариант это полиэтиленовые трубы из ПЭ ø 12–24 мм, которые соединяют через систему фитингов – они также изготовлены производителем.

    Еще одним проверенным вариантом являются трубы Uponor MLC из металлопластика. Практически это изделия из алюминия, на которые снаружи и изнутри наложены слои полиэтилена. И тот и другой тип легко гнется и сохраняет требуемое положение, поэтому с их помощью довольно легко получить конструкцию нужной формы.

    Укладка труб теплого пола проводится на особую подложку, которую выбирают, исходя из диаметра магистрали. Монтаж выполняют, придерживаясь конкретных правил:

      Наименьший шаг укладки элементов нагрева равен 0,15 м, а наибольший – 0,30 м. Магистраль должна проходить вдоль стен не ближе, чем 50 мм. Наибольшая длина секции равна 60 м.

    Элементы монтажа

    Технология укладки теплых водяных полов, по мнению профессионалов, нужно начинать с подбора типа подложки . Большие площади, к примеру, рекомендуется обогревать матами Minitec, изготовленными из жесткого полимера. Магистраль прокладывают между бобышками матов. Высота конструкция – всего 5 мм. В основном Minitec применяют в случае реконструкции или достаточно прочных для полов, которым необходима по возможности малая высота. Благодаря имеющейся перфорации, стяжка из цемента не достигает основы чернового пола. Причем необходимость укладывать армированный пояс из стали в этом случае отпадает.

    Для обеспечения дополнительной теплоизоляции и обеспечения шумоизоляции специалисты рекомендуют укладывать Uponor Tecto. Теплоизоляционные характеристики мата повышаются за счет высокоплотного пенопласта, прикрепленного к внутренней поверхности изделия. Установку магистрали облегчают места по краям изделия без утеплителя, оставленные при его производстве. Отдельные листы крепят внахлест, а для подрезов предусмотрены специальные разделительные линии.

    При устройстве полов в новостройках обычно используют систему Classic, позволяющую быстро и экономно укладывать трубопровод. Подготавливают металлический каркас, на него стелют утеплитель, затем трубы фиксируют при помощи скоб. Чтобы ускорить процесс, работы выполняют, используя степлер Tacker. После загружения в устройство скобы, трубы прикрепляют небольшим нажатием.

    Система управления

    Чтобы создать полноценную систему, необходим коллекторный узел . Это и есть основной элемент управления.

    Компания Упонор рекомендует модульные коллекторы, которым после установки достаточно небольшой настройки. Изделия этой серии отличают:

      Возможность собирать модели, соответствующие параметрам конкретной системы, иначе говоря, диаметр гребенки, число патрубков на ней и показатели мощности циркуляционного насоса подбираются индивидуально. После установки этот блок при необходимости модифицируют при помощи доборных элементов. Регулировка коллектора теплого пола достаточно проста: на входном – монтируют расходные клапаны, которые можно оснастить сервоприводами. Последние подключены к внешнему термостату и необходимы для изменения объема теплоносителя, поступающего на отдельные участки системы подогрева. Современные модели коллекторов из полифенилсульфона позволяют получить меньшую глубину укладки, чем в случае стандартных решений. Трубы различного диаметра подсоединяют к коллектору при помощи компрессионных резьбовых адаптеров.

    Точно отрегулировать температуру воды, которая может обеспечить комфортный микроклимат в комнате, позволяет оборудование, укомплектованное блоками управления терморегуляторами и исполнительными механизмами.

    Система Uponor теплый пол зарекомендовала себя, как надежный источник тепла в квартире или доме. Если во время подбора комплектующих возникли вопросы, то лучше всего обратиться непосредственно к техническим представителям компании. В настоящее время на территории России есть несколько сервисных центров, работники которых смогут дать полную консультацию по любому вопросу, связанному с системой теплый пол


    Водяной теплый пол — роскошь или экономия?

    В настоящее время с развитием индивидуального строительства в России все большую популярность завоевывает водяное напольное отопление. Это прежде всего связано со стремлением человека к созданию комфортного проживания в своем доме. А есть ли экономические выгоды от эксплуатации водяного напольного отопления? Или это просто очередная уловка для состоятельных клиентов?

    Напольное отопление, вошедшее в нашу жизнь сравнительно недавно (примерно лет 15 назад), является довольно древним изобретением. Археологические раскопки свидетельствуют о наличии в древние времена прообраза системы теплого пола, который нагревался посредством теплого воздуха, проходившего от печи по сети проложенных внутри пола каналов. Рассмотрим преимущества и выведем экономическую выгоду от использования в качестве отопительной системы в загородном коттедже водяного напольного отопления.

    Здоровье и комфорт

    рис. 1 водяное отопление

    Единственная часть нашего тела, постоянно отдающая тепло – это поверхность ступней, поэтому касание ступнями пола, нагретого до 22-25°С, сразу же вызывает физиологическое ощущение комфорта, а относительно прохладный воздух на уровне головы (19-21°С) – ощущение свежести. А под самым потолком, где воздух прогревать нет необходимости – температура достигает лишь 16°С. Таким образом, тепло в помещении распределяется равномерно по всей площади без холодных и горячих мест, без сквозняков. Это равномерное и благоприятное для человека, с точки зрения физиологии, распределение температуры в помещении по его высоте. А здоровье, как известно, бесценно!

    рис.2. — Напольное отопление

    К тому же большое влияние приятного для человека теплового излучения (60-70%) создает максимальный тепловой комфорт в помещении, который дорого стоит создать, когда в коттедже уже смонтирован другой вид отопления и выполнена дорогостоящая внутренняя отделка в помещениях.

    Для сравнения при радиаторном отоплении (при температуре радиатора 50-60°С), разница температур в помещении составляет 30-40°С, что является причиной сильной конвекции воздуха, которая вызывает неприятные ощущения для тела человека.

    рис.2. — Отопление радиаторами

    Как видим из графиков, система радиаторного отопления не распределяет достаточное тепло у поверхности пола, а неравномерное распределение температуры в помещении может быть причиной дискомфорта для человека. В отличие от горячих радиаторов (60-70°С) водяное напольное отопление не способствует возникновению неблагоприятной для человека положительной ионизации воздуха, оказывающей отрицательное влияние на здоровье и вызывающей утомляемость. В отличие от электрического напольного отопления водяное напольное отопление не дает вредного электромагнитного излучения.

    Эффективное использование площади помещения

    Элементом отопления в водяных теплых полах является вся поверхность пола, отсутствуют отопительные приборы. А как следствие – возможность наиболее рационального использования площади жилого, офисного или иного помещения. Существенная экономия пространства и большая свобода планировки помещения, расстановки мебели!

    Кроме того, водяной теплый пол – просто подарок для дизайнера! Система – невидимка идеально подходит для любых интерьеров: отсутствие отопительных приборов позволяет реализовывать самые смелые идеи дизайна интерьера вашего коттеджа! При этом нет никаких ограничений в устройстве напольного покрытия – можно использовать дерево, камень, керамику. Выбирайте по своему вкусу и бюджету!

    Энергосбережение

    Являясь низкотемпературной системой, водяной теплый пол позволяет экономить 10-30% энергии, идущей на обогрев – это в индивидуальных коттеджах, а в помещениях с высокими потолками (например, бассейны, спортзалы) – до 50% и выше! То есть, при эксплуатации комфортной системы водяного напольного отопления владелец загородного коттеджа еще и экономит деньги в течение всего отопительного сезона!

    Например, для обогрева коттеджа площадью 200м2 суммарная мощность электрического теплого пола будет составлять свыше 20кВт (в доме примерно обогревается 70% общей площади, то есть 140м2, умножаем на расчетный минимум для электрического теплого пола – 150Вт/м). Есть возможность подвести и желание оплачивать в дальнейшем такую потребляемую мощность?

    Водяной теплый пол предусматривает низкую температуру теплоносителя, которая составляет +25-45°С, что позволяет экономить любое топливо на 20-25%, так как при работе котла в режиме 40-50°С КПД на 20-25% выше, чем при обычном режиме 65-75°С.

    Разнообразие в выборе источников энергии

    Возможно использование для нагрева воды практически любого источника энергии, начиная от котлов, работающих на угле, газе, дизеле или электричестве до неконвективных источников, таких как теплонасосы, солнечные коллекторы и геотермические источники. Вы устанавливаете то отопительное оборудование, которое целесообразнее всего по экономическим показателям (возможность подключения, стоимость монтажа) подходит именно для вашего коттеджа!

    Гигиеничность

    При напольном отоплении почти 70% тепла передается в виде приятного теплового излучения, которое не способствует поднятию пыли в воздух. Многократное снижение количества пыли в воздухе помещения уменьшает концентрацию бактерий, которые часто являются причиной различных болезней.

    Оптимальная влажность воздуха в помещении с водяным напольным отоплением способствует не только хорошему самочувствию людей, но и росту комнатных растений. Это еще один немаловажный фактор, позволяющий сэкономить семейный бюджет.

    Регулировка температуры

    Регулирование температуры в помещениях требуется для достижения максимального комфорта и напольное отопление отвечает этим требованиям. Температура в каждом помещении может быть точно отрегулирована при помощи комнатного термостата и системы автоматики.

    Несмотря на то, что системы напольного отопления применяются совместно с регуляторами температуры различной степени сложности, система обеспечивает свое собственное пассивное саморегулирование. Температура пола немного выше температуры воздуха в помещении. Повышение температуры воздуха вследствие солнечного света или увеличения количества жильцов означает, что вскоре воздух станет таким же теплым, как и пол. Как только достигается эта точка равенства, законы физики диктуют, что с пола не должно подниматься тепло. Эффект такой, как будто система перекрыта. Поступление тепла с пола будет уменьшаться по мере повышения температуры воздуха.

    Посмотрите еще раз на все преимущества системы водяного напольного отопления и подсчитайте примерную экономию от ее эксплуатации в течение отопительного сезона? Стоит отметить еще один фактор – долговечность системы напольного отопления, смонтированной из труб pex-a (сшитый полиэтилен), расчетный срок службы которых составляет 70 лет. О материале pex-a и системе водяного напольного отопления производства корпорации Uponor, которую мы применяем при монтаже водяных теплых полов во всех наших объектах, читайте в следующих статьях.

    Все права на статью принадлежат УСК «Wood House Group»

    Как уложить тёплый пол Упонор?

    Ведущими производителями системы обогрева «тёплый пол» является Южная Корея. Свою продукцию на мировой рынок активно выставляет Германия. Более 100 лет производит оборудование для систем отопления и охлаждения финская компания «Uponor».

    • «Uponor Classic»
    • Система монтажа «Uponor Klett»
    • Монтаж «Minitec»
    • Монтаж «Nubos»

    Изготовление продукции основано на использовании новейших технологий и инновационных решений. Для организации напольного отопления и охлаждения «Uponor» предлагает рассмотреть системы «Quick&Easy». Они облегчат монтаж обустройства «тёплого пола», сделают режим обогрева более эффективным. Какие новинки предлагает финская компания? Как обустроить напольное отопление с использованием новых технологий?

    «Uponor Classic»

    Финская компания «Uponor» предлагает обустроить отопление в доме с помощью жидкостного контура. По магистрали труб циркулирует горячая вода или другой теплоноситель. Трубы подключают к распределительному коллектору. В нём происходит распределение горячей жидкости для напольного обогрева и охлаждённого теплоносителя, который нагнетается в котёл.

    Чтобы не осложнять работу установкой котла используют автономные системы. Они функционируют от электричества. В трубе с жидкостью располагают резистивный кабель. Его подключают к сети. Он нагревает жидкость, которая отдаёт своё тепло полу в помещении. Измеряет температуру кабеля датчик. Его устанавливают вместе с трубопроводом.

    Контролирует режим терморегулятор. Его оборудуют на стене. Провода водяного контура и термодатчика подводят к регулятору через гофрированную трубку. В чём заключается система монтажа жидкостного напольного отопления «Uponor Classic»?

    1. Для жидкостного обогрева используют трубы РЕ-Ха. Трубы впервые стали производить в Германии, но технология используется для производства водопровода и финской компанией.
    2. Трубы выполнены из сшитого полиэтилена с использованием пероксидов. Внутреннюю поверхность образует металлическая оболочка. Она удерживает всю конструкцию, предохраняет её от деформаций. Изделия способны выдерживать температуру более 70 0С и давление жидкости в 10 атм. Материал не деформируется и не покрывается трещинами при больших перепадах давления, устойчив к гидроударам. РЕ-Ха обладает шумопоглощающими свойствами. Трубы устойчивы к изгибам. Минимальный изгиб 5*d. Для тёплого пола «Uponor» изготавливает трубы следующих размеров: 16*2 мм, 17*2 мм, 20*2 мм.
    3. При классической системе монтажа магистрали используют армированную сетку. К ней присоединяют трубы.
    4. Материалом крепления являются стягивающие хомуты. Они изготовлены из прочного пластика, который устойчив к внешним механическим воздействиям. Хомуты фиксируются на армированной решётке. Верхние концы удлинённые. Они надёжно захватывают трубу на определённом месте.
    5. Монтаж проводится быстро, за несколько часов.
    Читать еще:  Где заказать встроенный шкаф купе?

    Для соединения труб не требуется использовать металлические фитинги и разводные ключи. Применяется надвижная гильза. С помощью расширителей в трубу вставляется пластиковый фитинг.

    Материал РЕ-Ха надёжно удерживает его; он обладает «памятью», всегда принимает начальное положение, обеспечивая монолитное соединение. Отпадает необходимость использовать герметики для уплотнения швов.

    Система монтажа «Uponor Klett»

    Компания «Uponor» создала новую систему монтажа жидкостной магистрали для системы отопления и охлаждения. Она называется «Klett»; предназначается для облегчения работ по укладке водопровода. «Klett» в переводе на русский язык означает «липучка». Тёплый пол «Упонор» предлагает систему «Uponor Self attaching». Смысл системы заключается в следующем:

    • для укладки магистрали используют специальное покрытие; по всей её поверхности расположены микропетли, выполненные из пластика;
    • трубу производят в бухтах; при разматывании на её поверхность наносят ленту; по всей её площади находятся микрокрючки; ленту просто наматывают на трубу;
    • изделие укладывают на подложку; при этом крючки на ленте плотно входят в петли на напольном покрытии;
    • магистраль фиксируют на полу «змейкой» или «улиткой» с определённым шагом; если необходимо изменить шаг, то трубу просто отсоединяют и приклеивают на другое место.

    Подложка с микропетлями имеет фольгированную поверхность. Она служит отражающим экраном, благодаря которому тепловая энергия направляется вверх, к полу. Её толщина 3 мм; она не увеличит высоту пола. Монтаж может производить один рабочий. Рекомендуют расчертить контур для магистрали, чтобы не ошибиться со схемой укладки.

    На черновое основание пола рекомендуют уложить теплоизоляцию «Klett Silent». Она имеет улучшенные звукоизоляционные и пожаростойкие характеристики. Соединение с подложкой для труб происходит в таком же режиме. На изоляции находятся микрокрючки, которые плотно заходят в микропетли подложки.

    Систему тёплого пола «Упонор» легко демонтировать. Можно вносить коррективы в схему монтажа. Отпадает необходимость использовать какие-либо крепления в виде скоб и монтажных лент. Армированную сетку не укладывают. Монтажные работы по укреплению магистрали проводятся быстро.

    Монтаж «Minitec»

    Компания «Uponor» предлагает ещё один вид монтажа для обустройства напольного обогрева. Эта система «Minitec». Она предполагает использование специального покрытия. На него укладывают магистраль, которую заливают бетонной стяжкой, плиточным клеем или раствором для наливного пола. Монтаж проводят в несколько этапов:

    • на черновое основание укладывают специальное покрытие; оно имеет и перфорацию, и объёмный контур; отверстия и бобышки располагаются на одинаковом расстоянии;
    • основание на данном покрытии клейкое, что позволяет надёжно укреплять его на черновом полу без каких-либо приспособлений;
    • магистраль располагают определённым способом между бобышками; они плотно охватывают трубу с двух сторон;
    • благодаря объёмному контуру трубу можно поворачивать под прямым или под острым углом, не опасаясь заломов; изгиб плавный, не мешает жидкости проходить по магистрали;
    • магистраль располагают под стяжкой, плиточным клеем; раствор проходит в отверстия до чернового основания, тем самым трубопровод крепко фиксируется к полу; основание может быть и деревянным, и бетонным.

    Система «Uponor Minitec» даёт возможность дополнять новый контур к уже существующему. Магистраль получится цельной. Трубы соединяют фитингами. Швов не образуется. Труба имеет единую структуру. Монтаж производится с минимальными физическими и финансовыми затратами.

    Монтаж «Nubos»

    Для тёплого пола «Uponor» используют ещё одну систему монтажа – «Nubos». Магистраль укладывают на покрытие из полистирола. На её поверхности предусмотрены анкеры из того же материала. Они плотно удерживают трубы. Благодаря анкерам трубу можно повернуть в любом направлении, даже под углом в 450.

    Основание «Nubos» клейкое, что позволяет быстро укрепить его на поверхности пола. При необходимости на линии магистрали можно уложить фольгированный материал. Покрытие легко собрать. Оно имеет замки шип-паз. Систему располагают под стяжкой, наливным полом или плиточным клеем. Толщина до 5 см. Производитель предлагает использовать контурные маты в качестве утеплителя пола. Их контур полностью совпадает с покрытием «Nubos».

    Монтаж системы водяного отопления обычно требует много времени, но можно воспользоваться технологиями «Uponor», и выполнить всю работу самостоятельно за несколько часов. Технологии предусматривают не только быструю укладку водяного контура, но и утепление пола, установку отражающего экрана, оборудование для подключения водяной магистрали к коллектору или кабеля к терморегулятору.

    YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

      Похожие записи

    Добавить комментарий Отменить ответ

    Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

    Труба Упонор для теплого пола: выбор, преимущества, способы монтажа

    Труба Упонор для теплого пола: выбор, преимущества, способы монтажа

    Для теплого пола трубы Упонор являются одним из лучших вариантов. Их отличает целый ряд преимуществ: долговечность, гибкость, устойчивость к коррозии и др., а также стабильность свойств в течение всего срока службы. При проектировании теплого водяного пола глаза разбегаются от выбора, но важно понимать особенности труб разных производителей, чтобы сделать правильный выбор с учетом своих конкретных условий.

    Типы труб, применяемых для теплого водяного пола

    Для монтажа теплых полов чаще всего применяют три типа труб:

    • металлические (медь, гофра из нержавейки),
    • металлопластиковые (слой алюминия внутри полимерной трубы),
    • полимерные (сшитый полиэтилен PE-XA).

    Трубы из металла отличаются высокой теплопроводностью, устойчивостью к высоким температурам и давлениям, не пропускают кислород. На этом, пожалуй, их достоинства заканчиваются. Монтаж металлических труб имеет свои особенности: для медных труб потребуется трубогиб, специнструмент для опрессовки пресс-фитингов или для пайки, хотя в настоящее время их чаще соединяют пуш-фитингами. Для металлического трубопровода потребуется заземление. Медь и нержавейка устойчивы к обычной коррозии, но весьма уязвимы к электрохимическому разрушению, а также к присутствию в теплоносителе агрессивных химических соединений. Срок службы такой системы очень зависит от качества монтажа и условий эксплуатации. А самый серьезный минус – цена. Она в несколько раз превышает стоимость полимерных труб для теплого пола.

    Финская компания Упонор производит для теплых полов металлопластиковые трубы (например, трубы MLC Uponor Uni Pipe Plus) и трубы из сшитого полиэтилена (например, Uponor Comfort Pipe Plus).

    У труб из сшитого полиэтилена только один условный недостаток – более низкая теплопередача, чем у металлических. Вследствие этого их необходимо укладывать с меньшим расстоянием между петлями, чтобы обеспечить необходимый уровень нагрева пола. В остальном трубы PE-Xa характеризуются более высокими монтажными и эксплуатационными характеристиками:

    • они более гибкие (для сгибания не требуются никакие инструменты),
    • долговечные (срок службы – 50 лет),
    • химически инертные и менее чувствительные к составу теплоносителя,
    • высокая гладкость внутренней поверхности снижает гидравлическое сопротивление,
    • менее шумные и устойчивые к гидроударам и другим динамическим нагрузкам,
    • поставляются в бухтах с длиной, позволяющей уложить теплый пол практически в любом помещении без стыков труб,
    • легко монтируются с применением пресс-фитингов,
    • большой ассортимент фитингов и комплектующих позволяет создать теплый пол практически любой конфигурации с учетом местных условий.

    Часто упоминаемый недостаток полимерных труб – диффузия кислорода через стенки – устранен в конструкции труб Упонор для теплого пола нанесением специального антидиффузного слоя, препятствующего проникновению кислорода.

    Выбор труб Упонор для теплого пола

    Компания Упонор разработала несколько марок труб, подходящих для теплых полов:

    1. Uponor Comfort Pipe – трубы, рассчитанные на давление 6 бар, специально предназначены именно для водяных теплых полов, .
    2. Uponor Comfort Pipe Plus и Uponor Radi Pipe – подходят не только для напольного, но и для радиаторного отопления, при этом труба Radi Pipe рассчитана на более высокое рабочее давление – 10 бар.
    3. Uponor Combi Pipe – труба, предназначенная для напольного и радиаторного отопления, а также подходит для водоснабжения, рассчитана на давление 10 бар.

    Для всех марок труб разработаны фитинги, системы крепления, коллекторы и т.п. При монтаже теплого пола трубы Упонор можно укладывать как на армирующую сетку, закрепляя пластиковыми хомутами, так и на специальные монтажные маты, одновременно выполняющие функции теплоизоляции.

    Варианты конструкции теплого пола Упонор

    Uponor Classic. Самый простой и традиционный способ, подразумевающий укладку трубы отопления на армирующую сетку и фиксацию обычными хомутами или проволокой. После этого заливается цементная стяжка. Такая конструкция характеризуется высокой прочностью стяжки и ее максимальной высотой.

    Применение теплоизолирующих монтажных матов позволяет ускорить и упростить монтаж.

    Uponor Minitec – самый тонкий вариант. После укладки трубы в пазы мата толщина теплого пола составляет 10 мм. Это наиболее удачный вариант для заливки стяжки под керамическую плитку.

    Uponor Tecto – панели имеют размер 1450х850 мм и позволяют в разы ускорить монтаж теплого пола. На панелях имеются специальные выступы – «бобышки», между которыми надежно фиксируется труба. Конструкция панелей позволяет укладывать трубы не только в прямом, но в диагональном направлении. Система выдерживает большие нагрузки – до 500 кг на 1 кв.м (при толщине 38 мм) и до 3000 кг на 1 кв.м (при толщине 11 мм).

    Uponor Tacker – высокопрочные фольгированные маты со специальной разметкой. Трубы к ним крепятся специальными скобами. Обеспечивают более равномерное распределение тепла.

    Uponor Nubos – панели с выступами-«бобышками», облегчающими крепление труб до 16 мм. Размер 1150х850 мм. Легко стыкуются между собой. Предназначены для укладки под цементную стяжку или самовыравнивающиеся смеси.

    Uponor Klett (или Uponor Self attaching) – система крепления труб к подложке с помощью липучки. Современная активно продвигаемая система, позволяющая существенно ускорить монтаж теплого пола даже по сравнению с другими системами, где труба крепится выступающими из мата траками или «бобышками».

    Uponor Siccus – система для монтажа теплого пола сухим способом (без заливки стяжки). Включает в себя монтажные панели, в пазы которых укладывается труба, которая накрывается сверху теплопроводящей пластиной, повышающей теплоотдачу и равномерное рассеивание тепла. Сверху устанавливается напольное покрытие – ламинат, паркет и т.п.

    Особенности монтажа теплого пола на основе труб Упонор

    1. Обязательно необходимо использовать демпферную ленту, укладываемую вдоль стен.
    2. Применение металлических теплорассеивающих пластин поверх системы теплого пола позволяет более равномерно прогреть напольное покрытие.
    3. Применение блоков управления Упонор позволяет автоматизировать работу теплых полов и повысить эффективность отопления.
    4. Использование систем укладки и крепления труб Упонор с помощью полистирольных матов дает выигрыш в скорости монтажа и дает возможность осуществлять монтаж одному человеку.
    5. Коллектор Упонор позволяет подключать трубы теплого пола без применения специнструмента.

    Стоит ли выбрать трубы Упонор для теплого пола?

    Безусловно стоит рассмотреть такую возможность. Стоимость труб, фитингов Упонор и монтажного комплекта будет ниже некоторых других аналогов (например, Рехау), а качество на таком же высоком уровне. Подбор полного комплекта оборудования оказывается весьма простым благодаря удобной системе классификации Упонор и широкому ассортименту аксессуаров и оборудования.

    Источники:

    http://avtonomnoeteplo.ru/teplye-poly/614-sistema-teplogo-pola-uponor.html

    http://opolax.ru/ustroiestvo-teplogo-pola/5-konstrukciie-vodyanogo-pola-na-primere-uponor-kompanii

    http://dom.uponor.ru/ustanovka-teplyih-polov-uponor-v-dome-roskosh-ili-razumnyiy-vyibor/

    http://www.forumhouse.ru/journal/articles/9543-sovremennaya-sistema-napolnogo-otopleniya-ot-uponor

    http://uponor.company/sistemy-vodyanogo-obogreva-uponor-roskosh-ili-razumnaya-neobhodimost/

    http://prestigpol.ru/uponor-teplyj-pol/

    http://www.woodh.ru/article/article_5.php

    http://otoplenieblog.ru/oborudovanie/teplyj-pol/kak-ulozhit-tyoplyj-pol-uponor.html

    http://gtr-energo.ru/blog/truby-uponor/truba-uponor-dlya-teplogo-pola-vybor-preimushchestva-sposoby-montazha/

    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
