Настройка реле давления насосной станции

Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки

Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.

Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее. Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.

Конструкция

Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

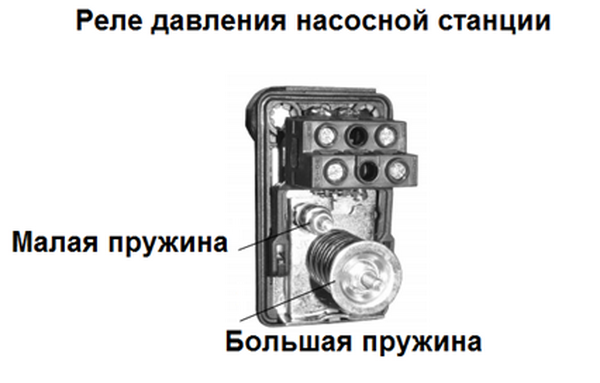

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции. Насосная станция для колодца — разновидности и особенности, принцип работы устройства.

Что такое дренажный насос и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Подготовка бака-накопителя

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.

Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.

Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.

Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.

Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.

Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.

Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:

• 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
• 1,7 – 1,9 атм при объеме 50 – 100 л.

Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.

Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.

Настройка «с нуля»

Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:

1. Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
2. Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
3. Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
4. Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
5. Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.

Настройка реле давления

Распространенные ошибки

Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:

Малая пружина перетянута

Вследствие чего давление отключения превысило максимальный напор насоса.

В этом случае насос просто не будет отключаться.

Что необходимо сделать:

• подать питание на насос и запустить его;
• как только давление на манометре перестанет расти, станцию нужно выключить;
• открыв любой из кранов, слить небольшое количество воды;
• убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;

Теперь можно ставить крышку на место и включать насос.

Давление Poff составляет более 80% от максимально допустимого для данной модели реле

Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.

Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.

Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.

Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона

При этом станция опять же не будет отключаться.

Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.

В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.

С технологией очистки воды от железа вы можете ознакомиться в этом материале.

Видео на тему

Регулировка реле давления насосной станции

Бытовую насосную станцию приобретают, чтобы избежать проблем с раздачей холодной воды по коттеджу. Эта техника функционирует полностью в автономном режиме и не требует особого присмотра. Однако если она плохо отрегулирована, то толку от оборудования будет ноль. Лишь грамотная регулировка реле давления насосной станции позволит добиться от системы водоснабжения работы с максимальной эффективностью.

Содержание

Устройство и принцип работы реле

Идущее с насосной станцией в комплекте реле давления следит за объемом воды в гидроаккумуляторе и по необходимости «включает / выключает» гидронасос. Если бак пуст, то автоматика запускает его. А затем при достижении установленного уровня наполненности реле вновь отключает помпу. Так в водопроводе коттеджа автоматически поддерживается нужный напор, участие человека в этом процессе не требуется.

Состоит типовое реле управления насосной станции из:

Двух пружин (каждая с регулирующей гайкой);

Фланца подсоединения к тройнику на водопроводе;

Мембраны, реагирующей на изменение в системе давления воды;

Контактной пластины, коммутирующей цепь питания гидронасоса;

Клемм электропитания и заземления.

Схема устройства внутренних элементов

Пружины реле насосной станции предназначены для выставления параметров включающего и отключающего давления. Большая отвечает за установку нижнего порога срабатывания, а расположенная рядом маленькая – за верхнюю границу прекращения работы. Первая «включает» насос, а вторая «выключает» его.

Без такой автоматики качающее воду оборудование придется постоянно включать и выключать ручками. Это плюсы и минусы свайного фундамента и иных вариантов надо тщательно взвешивать, чтобы подобрать оптимальное основание для коттеджа. С реле, контролирующим водяное давление насосной станции, все гораздо проще. Оно нужно по определению.

В исходном состоянии большая пружина по максимуму давит на пластину, что приводит к смыканию контактов питающего насосное оборудование контура. На электродвигатель насоса начинает поступать питание. При достижении верхнего порога давления пластина поднимается под одновременным нажимом маленькой пружины и мембраны, после чего происходит размыкание цепи.

А дальше расходуется вода. В результате этого давление снижается, а мембрана сжимается. Пластина опять смыкает контакты, подающие электропитание на насос. Процесс работы насосной станции начинается по новому циклу.

Подготовка накопительного бака насосной станции

Прежде чем регулировать само реле давления, необходимо подготовить гидроаккумулятор. Он состоит из герметичной емкости и резиновой груши, разделяющей этот бак внутри на две части. При закачивании в первую насосом воды, во второй поднимается давление воздуха. Затем уже эта воздушная масса своим надавливанием на грушу будет поддерживать напор в трубе водоснабжения.

Гидроаккумулятор (накопительный бак)

Чтобы насосная станция работала в оптимальном режиме, для гидроаккумулятора надо грамотно подобрать давление воздуха. Если сделать его излишне высоким либо низким, то гидронасос будет слишком часто запускаться в работу. Такая настройка – это прямой путь к быстрому износу оборудования.

Нужное воздушное давление в гидроаккумуляторе выставляется после полного его опустошения от воды. После ее спуска производится закачки воздуха из расчета 1,4–1,7 атмосфер для бака на 20–25 литров и 1,7–1,9 атмосфер при большем объеме. Конкретные величины следует смотреть в техпаспорте станции.

Настройка и регулировка давления

Для самостоятельного выполнения настройки рассматриваемого реле особыми познаниями в сантехническом деле обладать не требуется. Это разбираться, как обшить дом сайдингом либо по правилам смонтировать SIP панели, придется достаточно долго. Там нюансов работ гораздо больше. С регулировкой реле давления насосной станции все сильно проще. Надо лишь последовательно произвести пять действий.

Для настройки реле водяного давления необходимо:

Обесточить насос, а потом слить воду из трубопровода ХВС.

Включить гидронасос и записать показания манометра, когда выключится реле (это значение нижнего порога, устанавливаемого большой пружиной).

Открыть самый дальний от насосной станции кран водопровода и отследить цифры на манометре, когда насос вновь включится (это верхний порог, регулируемый маленькой пружиной).

Если напор в открытом кране при пуске гидронасоса был слишком мал, то надо увеличить давление отключения, прикрутив на большой пружине гайку. При излишне сильном напоре ее следует наоборот немного ослабить.

С помощью малой пружины уставляется дельта между верхним и нижним порогами в пределах 1,5–2 атмосфер.

Замеряем показатели манометра и регулируем гайками реле

Для завершения регулировки реле давления вновь полностью спускается вода из системы, а затем станция включается в сеть. Если все настроено правильно, то напор в кранах должен быть удовлетворительным. Все предельно просто. Это выбор стройматериала для дома и планировка участка 15 соток прямоугольной формы займут много времени. Настройка реле давления производится буквально за полчаса.

Смотрите видео о регулировке

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Инструкция по настройке реле давления воды

Число насосных станций и скважинных насосов в быту огромно. Многие собственники сами их ставят и обслуживают. Для запуска и остановки насосов на них используют реле давления воды.

Первичные настройки у реле давления воды не всегда могут подойти владельцам. Обсудим, как можно перестроить блок управления.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Полезное видео

О том, как настроить реле давления воды, расскажет видео:

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.

В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.

Регулировка реле давления воды: как правильно регулировать и настраивать датчик на насосной станции

Оборудуя на участке индивидуальную точку гидродобычи (например, скважину или колодец), необходимо установить также гидроаккумулятор. Это накопитель со сложным устройством, неотъемлемой частью которого является небольшой прибор, служащий для измерения уровня жидкости в накопительном баке. В статье мы поговорим про реле давления воды для водяного погружного насоса (насосной станции) в системе водоснабжения, расскажем о регулировке и настройке датчика по инструкции.

Техническое устройство

Чтобы понять, как устроена данная деталь, нужно рассмотреть всю структуру водоподачи в совокупности. Жидкость поступает в гидроаккумулятор. Это емкость, которая разделена мембранной перегородкой на две части. В одной – сжатый воздух, во второй — жидкость. Таким образом можно регулировать объем, как правило, ее закачивается не больше 40%-50% от общей вместительности резервуара.

Бытовая техника, которая включена в систему водоснабжения дома, обычно может работать в пределах от 1,4 до 2,8 атмосфер. Для сохранения этого диапазона, чтобы не было поломок водонагревателей, посудомоек и прочих электрических помощников в быту, нужен датчик. Но строгих норм для этого показателя нет, пользователь может самостоятельно заниматься регулировкой реле-регулятора давления воды, настраивать собственные значения.

У механизма есть два предела – это верхняя и нижняя граница, соответственно, когда атмосфер становится больше и меньше положенного, устройство срабатывает. Когда новая жидкость не поступает, из бака-накопителя расходуется прежняя. А когда ее уровень станет меньше, то снова включится оборудование.

Теперь ближе к тому, как выглядит и устроено само реле. Основой является механизм, действующий по гидравлическому принципу. Это чувствительная мембрана, которая присоединена к металлическим пружинам – одна больше, другая меньше. Когда давление повышается, то тонкая перегородка передает напряжение на основание из металла. Пружинный механизм, в свою очередь, соединен с электрическим блоком. Он состоит из двух клемм. Они при нажатии пружины замыкают контакт, а после размыкают. Таким образом включается и выключается насос.

Важно отметить два момента устройства:

• Все электродетали надежно защищены от попадания влаги и находятся под специальным колпаком в верхней части датчика. Кабель вводится ровно под клеммами, он также изолирован от любой жидкости.
• Выпуск гидравлического блока, то есть крышка мембраны, находится с тыльной стороны. Здесь также имеется крепление. Оно может быть классическим резьбовым, что иногда не очень удобно, или с накидной гайкой.

Виды и разновидности

Конструктивное исполнение может быть отличным от описанного выше, в связи с другим типов. Все изделия нужно в первую очередь классифицировать на:

• Механические модели. Ее устройство как раз описано выше. Это две пружины, подвижная мембранная перегородка и блок с контактами. Отметить стоит такое достоинство, как стабильность работы механизма, а также его простота. А чем проще конструкция, тем меньше вероятность поломки и проще ремонт. Поэтому деталь можно назвать достаточно легкой в обращении. Если имеет место быть датчик «сухого хода», то есть полное отключение оборудования при отсутствии жидкости, то повторное включение производится вручную. Стоит отметить, что на механических реле-регуляторах давления воды для насоса точная регулировка сложнее.

• Электрические модели. Отличаются повышенной точностью значений и простотой настройки. Они имеют несколько более высокую стоимость. В основе – контролер потока. Именно он передает импульс о прекращении действия оборудования накачки. Дополнительным преимуществом является дополнительное наличие небольшого гидробака. Такой запас жидкости помогает защитить всю установку от гидроудара. Однако есть и негативная особенность – это повышенная чувствительность к примесям. Если вы ставите электрическое реле, то перед ним обязательно нужно установить фильтры. Фильтрационное оборудование можно заказать в компании «Вода Отечества» – мы поставляем продукцию для бытового и коммерческого использования.

Еще одно конструктивное разграничение – датчик может быть:

• Силовым. Он осуществляет процесс активации и отключения насоса.
• Управляющим. Они только передают информацию, а также отвечают за работу насосной станции.

Кроме конструктивных особенностей и назначения, все реле можно отличить по техническим показателям:

• по максимально достигаемому давлению в водоканале;
• по нижней аналогичной границе;
• по объему гидроаккумулятора, с которым совместимо устройство;
• по мощности – этот параметр должен быть соотнесен с проходной способностью обрудования;
• по производителю – российские и китайские модели не всегда уступают европейским, но отдельно стоит выделить такие страны производства, как Дания, Германия, Италия.

Приведем сравнительную таблицу популярных моделей:

Настройка реле давления: как и зачем?

Современные дома обеспечиваются водой за счёт сложной насосной системы. Давление в ней может достигать огромных значений и при слишком высоком напоре система может деформироваться.

Для предотвращения подобных случаев существует специальное устройство – реле давления насосной станции.

1 Назначение

Реле давления — специальное устройство, контролирующее ряд параметров в системе. Оно срабатывает после достижения верхнего уровня напора, после чего происходит отключение насоса. Основной рабочий механизм – подвижная пружинная группа.

Также устройство помогает регулировать уровень давления, понижать или повышать его. Более совершенные и дорогие модели имеют дополнительные функции, такие как: различные виды спуска, разъёмы для подключения дополнительного насоса, различные индикаторы, свой манометр, регулировку температуры.
к меню ↑

1.1 Принцип работы

На пружинную группу, основную деталь, воздействует сила. При слишком большом давлении пружина вытягивается, касается электрического контакта.

Реле давления воды

Этот контакт присоединён к датчику, который при срабатывании даёт сигнал остановить насос. Растяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.
к меню ↑

2 Сфера применения

Сейчас выделяют несколько типов таких устройств:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле напряжения зарядки для устройств.

По принципу работы первые два устройства абсолютно одинаковы.

Первое устройство также называют аппаратом протока воды. Первый тип контролирует сжатие воды насосной системы, тем самым оберегая её от излишнего напора. В таких системах он присоединяется к гидроаккумулятору. Гидроаккумулятор – специальная ёмкость, куда насос нагнетает воду, которая после под напором поступает в водную систему. Важно устанавливать аппарат близко к гидроаккумулятору для более корректной и точной работы. Без этой составляющей невозможна автономная работа насосной станции.

Реле на воздушный насос действует похожим образом, однако присоединяется он к компрессору. Насосы для воздуха обладают большой мощностью, и если их не контролировать, то систему может разорвать изнутри. В такой системе он устанавливается ближе к насосу для лучшей работы.
к меню ↑

3 Установка в водяной системе

Неправильно установленный аппарат не включает и не выключает насос. Устанавливается он перед гидроаккумулятором. Это повышает точность его работы. Для начала устройство подключают к насосной системе, после приводят её в действие. Соединять нужно герметично, чтобы настройка была более точной.
к меню ↑

4 Инструкция по установке

Необходимо сделать следующие действия:

1. Установить тройник в трубопроводе. К одному концу подключается водный манометр, ко второму – устройство, а к третьему нужно подсоединить сам насос.
2. Подключить к насосной системе.
3. Произвести подключение к электропитанию. Устройство имеет две клеммы: одна для подключения к насосу, другая к розетке. Подключать питание нужно аккуратно, следя за изоляцией.
4. Произвести тестирование системы. Всё должно быть надёжно герметизировано и изолированно.
5. Настроить.

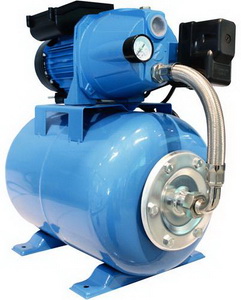

Комплект насосной станции

5 Регулировка протока воды

Так как водяные системы популярны в быту, то важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также долго сохранять её в рабочем состоянии. Ниже рассказано, как отрегулировать реле давление воды своими руками.

У устройства есть 2 основных ограничителя: для верхнего и для нижнего давления. Нижнее – тот показатель, при котором включается насос. Верхнее – при котором выключается. Регулируются эти два показателя с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верхнее, меньшего – за нижнее.

При покупке имеет стандартные настройки, где верхнее установлено на отметке 2,5 атмосферы, а нижнее – 1,5 атмосферы. Однако эти значения можно изменять, подгоняя под индивидуальные особенности насосной станции своими руками, ведь не всегда настроенный фабричный переключатель подходит для нужд потребителя.

Регулируя прибор, следует создать воздушное давление в гидроаккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

Устройство реле давления воды

При настройке реле уровня воды своими руками нужно помнить следующие положения:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения – против;
• гидроаккумуляторпри слишком большом давлении может разорвать. Не нужно превышать верхний предел давления. Это значение можно узнать на упаковке гидроаккумулятора;
• шланги и краны также имеют своё ограничение по давлению;
• выставлять настройки следует исходя из возможностей насоса. Насос просто может не справляться со своей задачей;
• если промежуток между высоким и низким уровнем сжатия будет большой, тогидроаккумулятор будет содержать много воды, а насос будет включаться мало. Однако такой вариант создаст перепады в напоре воды;
• в обратной ситуации, когда разница между высоким и низким сжатием мала, напор будет постоянным. Однако и насос будет работать беспрерывно.

При грамотной настройке аппарат будет обеспечивать всю систему постоянным и бесперебойным напором воды, экономить электроэнергию насоса. Правильная настройка обеспечивает долгую службу устройства.
к меню ↑

5.1 Как настроить реле давления? (видео)

6 Неполадки в работе

При эксплуатации наиболее часто встречаемые проблемы можно исправить своими руками. Это проблемы из разряда: «не включается или не выключается насос», «не срабатывает», «не производит выключение, отключение» и т.д. Ниже даны описание этих проблем и способы их решения. Если устройство настроено неправильно, то оно может не сработать.
к меню ↑

6.1 Проблема: при достижении верхней отметки не отключает насос

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

1. Неправильная настройка верхнего регулировщика давления.
2. Неисправность пружины верхнего регулировщика.
3. Нестабильное напряжение в сети.
4. Разгерметизация гидроаккумулятора.
5. Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

Схема подключения реле давления воды

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

Начинка реле – довольно сложное устройство, которое предназначено для отключения насоса. При её поломке самостоятельный ремонт невозможен. Настраивать реле в таком случае должен мастер. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленный реле, обратите внимание на реле давления РДМ 5, чья стоимость не превышает 1000 рублей. Более дешёвый вариант – реле давления РМ 5.
к меню ↑

6.2 Проблема: реле отключает насос даже тогда, когда давление не достигло высшего уровня

Причины и решения этой проблемы такие же, как и предыдущей.
к меню ↑

6.3 Проблема: в реле протока воды что-то постоянно щелкает

Причины этой неисправности всего две: не хватает давления воздуха в гидробаке или порвана мембрана.

При отсутствии давления в гидроаккумуляторе нужно заново закачать туда воздух, после произвести настройке реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода от системы. При её прорыве напор воды заставляет её биться о стенки трубы, тем самым издавая звук щелчка. Её можно легко заменить, разобрав прибор. После замены нужно произвести настройку реле насосной станции своими руками. Как отрегулировать реле давления, сказано выше.
к меню ↑

7 Советы по эксплуатации

Основные рекомендации по использованию устройства:

Регулировка реле давления воды

• тщательно следите за герметизацией водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию электроэнергии;
• проверять сжатие в гидроаккумуляторе нужно минимум раз в полгода;
• для настройки давления используйте точный манометр;
• не перекачивайтегидроаккумулятор. Максимальное для него давление написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• если вы не уверены, что сможете самостоятельно настроить реле давления, воспользуйтесь услугами профессионала. Это сэкономит ваше время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то имеет смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать на микро выключатель, который включает насос. Но для того, чтобы система работала долго и отвечала требованиям безопасности, устройство все-таки лучше приобрести в специализированном магазине.

Реле водяного насоса – устройство, контролирующее уровень давления и обеспечивающее автономную работу в водной системе. Вот почему при её грамотной эксплуатации срок службы значительно повышается.

Настройка реле давления насосной станции своими руками – важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электричество, которое расходуется на питание насоса.

Если есть неисправный контакт, то аппарат следует заменить. Большинство часто встречающихся неисправностей можно исправить своими руками, не обращаясь к мастеру. Ремонт реле давления насосной станции легко проводится в домашних условиях.

Регулировка реле давления и гидроаккумулятора

В деле автоматизации насосов водоснабжения, несмотря на множество нововведений, наибольшей популярностью пользуется классическое реле давления.
Залогом популярности является простота и надежность, т.к. в нем отсутствуют электронные элементы, лишь механика и простая электроконтактная группа. Это лишает, данное устройство, некоторой гибкости, но она не всегда нужна.

Реле давления, как и необходимый для его работы, гидроаккумулятор — необходимо изначально настроить и в последующем проверять эти настройки и в случае необходимости, восстанавливать.
Не специалисты, часто боятся этих операций, в которых, в принципе, нет ничего сложного. В этой статье постараемся разобрать этот нехитрый процесс.

Реле давления — электромеханическое устройство, которое, получая из системы водоснабжения данные о текущем давлении, замыкает или размыкает электрическую цепь, тем самым включая и отключая насос. Включение и отключение происходит при заданных пользователем порогах давления. Эти пороги и необходимо отрегулировать.
Нижний порог — это давление включения, т.е. когда мы открываем кран, давление в системе падает и когда оно доходит до установленного нижнего порога, происходит пуск насоса.
Верхний порог — это давление отключения. Когда кран закрывается, насос начинает нагнетать давление в систему и дойдя до установленного давления отключения, останавливает работу насоса.
Классическое реле давления, под корпусом, имеет два регулировочных винта, установленные над пружинами.

Гайка (2) над большой пружиной настраивает давление включения и отключения насоса. Гайкой (1) над маленькой пружиной регулируется разница между давлением включения и давлением выключения, т.е. по сути этой гайкой мы настаиваем давление выключения насоса.

Итак, приступим к процессу настройки реле давления:

Регулировку необходимо производить в рабочей системе с установленным гидроаккумулятором и манометром. Результат регулировки будем наблюдать по манометру.

1) Сначала необходимо отрегулировать давление включения (нижнее давление) насоса, посредством гайки — (2) большой пружины.
При вращении гайки 2, давление включения и выключения изменяются одновременно и на одинаковую величину.
Вращение по часовой стрелке увеличивает давления срабатывания, против часовой стрелки — уменьшает.
Результат проверяем включая насос и смотрим на манометр.
Таким образом выставляем нужное давление, при котором насос будет включаться. Для бытовых насосов, чаще всего, это значение колеблется в районе 1,5 бар.

2) Далее, если полученное давления выключения нас не устраивает — регулируем малую пружину гайкой — 1.
Этой гайкой регулируется разница между давлением включения и давлением выключения, при этом давление включения не изменяется. Изменяется только значение давления отключения.
Вращение по часовой стрелке увеличивает давление выключение, против часовой стрелки — уменьшает.
Как правило, комфортная разница составляет 1,2 — 1,6 бар.

Важно! Давление выключения насоса должно быть меньше (не менее 0,5 бар), чем может создать насос в этой точке при работе на закрытый кран. Если окажется, что насос не способен достичь давления, заданного на реле, то оно не сможет отключить насос и он сгорит.

3) Следующим этапом является регулировка предустановленного давления воздуха в гидроаккумуляторе. Автоматизация с реле давления обязательно оснащается гидроаккумулятором.
Гидроаккумулятор играет роль демпфера, небольшого запаса воды для сокращения циклов включения насоса, гасителя гидроударов.

Одной стороной, гидроаккумулятор соединяется с системой, желательно не далеко от присоединения реле давления. С другой стороны, в гидроаккумулятор закачивается, под давлением, воздух.
Воздух закачивается любым воздушным насосом с манометром, под стандартный (велосипедный, автомобильный) ниппель.
Правильно установленное давление воздуха влияет на комфорт пользования водой, степень заполнения гидроаккумулятора и отсутствие ошибок при срабатывании автоматики.
Регулировка производится в системе с отключенным насосом и при отсутствии в ней давления.
Давление воздуха должно равняться 0,9 от давления включения, установленного в реле давления.
Т.е. если давление включения насоса выставлено в 1,5 бар, то давление воздуха должно равняться 1,5 х 0,9 = 1,35 бар.

Как отрегулировать и запустить насосную станцию

Содержание

1. Что вам понадобится
2. Первый запуск по всем правилам
3. Как настроить насосную станцию для дома
4. Почему насосная станция часто включается – решаем проблему
5. Полезные статьи

1. Что вам понадобится

• Отвертка
• Накидной ключ
• Автомобильный насос

2. Первый запуск по всем правилам

Процесс запуска системы довольно прост. Если говорить про этапы, то это наполнение насоса водой через заливное отверстие, завинчивание и обжимка пробки, включение оборудования в электросеть. Подробно они описаны в инструкции. Мы же приведем несколько важных правил, которые помогут избежать ошибок при эксплуатации оборудования.

• Правило 1: заливайте воду через заливной вентиль так, чтобы вся система заполнилась. Вы поймете, что воды достаточно, когда она пойдет через край заливной горловины.
• Правило 2: убедитесь, что в системе нет воздуха. После включения оборудования можно чуть приоткрыть заливной вентиль – остатки воздуха должны выйти.
• Правило 3: если в течение двух минут вода не пошла из открытого крана, нужно отключить станцию и вновь повторить процесс заливки воды в систему.

Правильный запуск означает, что из системы вышел весь воздух, бак наполнен водой, необходимое давление создано, а реле отключает насос. После запуска оборудование будет работать в автоматическом режиме: подавать воду к точкам водоразбора из запасов гидроаккумулятора, а по мере его опустошения включать насос для накачивания необходимого объема воды.

3. Как настроить насосную станцию для дома

Прежде чем приступать к настройке, убедитесь в том, что это действительно необходимо. Оборудование, которое поставляется в сборе, уже настроено на стандартные параметры работы. Давление в баке составляет обычно 1,5 – 1,8 бар. Однако в некоторых случаях требуется дополнительная регулировка.

Важно! Без чрезвычайной надобности не рекомендуется менять заводские настройки. Если вы не знаете, как настроить насосную станцию для дома, и не уверены, что сможете сделать все правильно, лучше доверить это специалистам. Иначе можно настроить давление неправильно, и станция не будет включаться либо, наоборот – будет функционировать без перерывов.

Регулировка касается давления в баке и реле. Начнем с первого. Чтобы регулировать давление воздуха внутри бака, нужно убедиться, что в нем нет воды. Затем через ниппель в корпусе с помощью насоса с манометром закачивают воздух, контролируя показатели по манометру. Важно, чтобы давление составляло 90 – 100% от требуемого значения для включения станции.

Теперь перейдем к реле давления. У каждого агрегата есть значение включения и выключения двигателя. Перед началом регулировки следует отключить станцию от сети и снять крышку с реле. Внутри вы увидите две пружины: большая пружина отвечает за верхний уровень давления, при котором происходит отключение насоса, малая – за диапазон между включением и выключением. На конце большой пружины есть металлическая планка с винтом. Вращая с помощью отвертки винт по часовой стрелке, можно увеличивать давление отключения. Например, повысить с 3 бар до 3,5 бар. При этом диапазон между включением и выключением останется прежним. Если необходимо изменить и его, то с помощью накидного ключа вращают винт на малой пружине. Для увеличения диапазона крутить винт нужно по часовой стрелке, для уменьшения – в обратную сторону.

Запомните: верхний показатель рабочего давления системы должен быть не более 95% от максимально допустимого выходного значения, которое указано в паспорте оборудования. Иначе станция будет работать без отключений и вскоре выйдет из строя.

Если воды недостаточно, давление увеличивают. Что касается диапазона, то, увеличивая его, мы рискуем получить неравномерное давление включения и выключения. Более комфортно для пользователя, когда диапазон меньше. Однако слишком маленький диапазон приводит к частым включениям и выключениям станции, что не очень хорошо для работы насоса. Поэтому если вы меняете заводские настройки насосной станции, не переусердствуйте – отталкивайтесь от того, в каком режиме комфортно получать воду, но при этом исключите слишком частые включения двигателя.

Повторим, контроль установленных параметров осуществляют по манометру. Включите станцию и проверьте ее работу – все ли вас устраивает. Если нет, отключите ее от сети и скорректируйте значения давления.

Важно помнить! Перед началом регулировки нужно слить воду из насосной станции и гидроаккумулятора. При тестировании – заполнить насос водой, чтобы избежать сухого хода.

4. Почему насосная станция часто включается – решаем проблему

Пожалуй, самым наболевшим вопросом у владельцев насосных станций является проблема частого включения оборудования без видимой причины. А ведь использование такого агрегата вместо обычного насоса и призвано снизить количество включений двигателя. Эту проблему нужно устранить, иначе нет смысла использовать насосную станцию. В чем же может быть причина?

• Произошла разгерметизация трубопровода в доме. Где-то вода сочится из трубы, что со временем опустошает гидроаккумулятор. Вы не открывали краны и не стирали, а насос включается? Значит, в доме есть утечка.
• Проблема с давлением в баке. Вследствие этого внутри недостаточно сжатого воздуха, и показатель давления чрезвычайно низкий. Проверьте давление в гидроаккумуляторе (это делается без воды – закачайте воздух и проконтролируйте параметр манометром).
• Повреждена мембрана в баке. Если мембрана разгерметизирована, не создается достаточное давление. Узнать о повреждении можно следующим способом: нажмите на ниппель на обратной стороне корпуса гидроаккумулятора – из него польется вода. Поврежденную мембрану следует заменить на новую того же объема.
• Причина в обратном клапане. Он может быть блокирован каким-то посторонним предметом. Следует его осмотреть и разблокировать.

Подробнее о причинах некорректной работы оборудования можно прочитать в инструкции производителя. Там указано не только, почему насосная станция часто включается, но и другие возможные неполадки и пути их устранения. Не пренебрегайте предписаниями, которые дает производитель, – это поможет правильно установить и эксплуатировать оборудование. Тогда вы можете быть уверены, что насосная станция прослужит вам долгие годы, а не станет источником проблем и головной боли.

Какое давление должно быть в насосной станции

Чтобы насосная станция включалась и выключалась по мере того как возникает потребность в воде, в ее схему встроено специальное устройство – реле давления. При покупке уже установлены заводские настройки – верхние и нижние границы, при которых прибор срабатывает, но в некоторых случаях требуется регулировка реле давления насосной станции и корректировка показаний. Чаще всего это бывает при поломках в других узлах, засорении после длительной эксплуатации или замене приборов.

1. Определение и назначение реле давления насосной станции
2. Принцип работы и устройство
3. Когда требуется регулировать реле давления
4. Какое давление должно быть в насосной станции
5. Настройка и регулировка реле давления
6. Особенности регулировки «с нуля» и ошибки при настройках
7. Как избежать ошибок

Определение и назначение реле давления насосной станции

Реле давления автоматизирует включение и выключение насосной станции

Реле или датчик давления выполняет две функции в работе насосного оборудования – при падении давления до нижнего порога электрическая цепь срабатывает и прибор подает сигнал на включение. При достижении верхнего порога цепь размыкается и выключает насосную станцию. При заводских настройках нижний порог устанавливается на значение от 1,5 до 1,8 бар. Верхний 3 – 3,5 бар. Эти показатели не рекомендуется изменять самостоятельно без веских причин.

Чувствительным органом реле является гибкая резиновая мембрана. Эта деталь при изменении давления изгибается то в одну, то в другую сторону, что приводит к размыканию и замыканию контактов.

Применение мембранного реле сделало работу насосного оборудования автоматизированной, не требующей постоянного вмешательства человека. Помимо этого, увеличился срок службы насосов и компрессоров, так как они перестали работать непрерывно. Перегрев – главный враг приборов, особенно тех, которые не охлаждаются искусственно. Если погружные насосы постоянно находятся в толще воды и за счет этого не перегреваются, то поверхностные насосные станции быстрее выходят из строя и некоторые детали приходится чаще менять.

Установка реле – это безопасная эксплуатация труб, особенно тех, которые сделаны из относительно мягкого материала – пластика, полипропилена. Датчик давления поддерживает его в допустимых пределах. При неконтролируемом повышении возможен разрыв труб. Более того, горячая жидкость, если такую необходимо прокачивать по трубам или отопительным системам, размягчает пластик, и он становится уязвимым к повреждению. Учитывая, что на данный момент большая часть водопроводных труб сделана из полимерных материалов, такие аварии могли бы происходить ежедневно.

Экономия электроэнергии при установке насосной станции с реле давления происходит автоматически. Если в доме никто не включает краны, стиральную машину, не срабатывает бачок унитаза, то насосное оборудование не включается. Сигнал поступает тогда, когда в системе падает давление и устройство начинает работу.

Специалисты, которые создавали насосные станции, утверждают, что срок службы прибора зависит не от длительности работы, а от количества циклов включения/выключения. Если имеется накопительный бак большого объема, возможно, станция включится всего один раз в сутки. Но устройства с накопителями не самый удобный способ запасать воду, поэтому было решено укомплектовать насос гидроаккумулятором, который имеет больше преимуществ. Реле можно настроить так, чтобы станция включалась реже или чаще.

Принцип работы и устройство

Устройство реле давления

Реле давления было изобретено в начале прошлого века. До сегодняшнего дня его конструктивная схема мало изменилась, не поменялся и принцип работы.

Датчик состоит из таких элементов:

• контактный блок;
• пружина, регулирующая разницу давления (нижнего порога);
• большие пружины рабочего давления (верхнего порога);
• место подключения электрических проводов;
• вход для подключения манометра и предохранительного клапана;
• отверстие для мембраны;
• кнопка вкл/выкл;
• пластиковый или металлический корпус.

При некоторых поломках требуется заменить реле давления, так как ремонтировать его нецелесообразно или дорого. Для этого нужно знать, как подобрать подходящее устройство, потому что производители не всегда поставляют детали под нужную модель. Политика направлена на то, чтобы люди покупали новый насос, а не ремонтировали старый.

Чтобы подобрать прибор, нужно знать его тип, функционал и рабочее давление – инструкцию к насосной станции желательно не терять. Есть реле для водозаборных устройств, воздуха и контроля перекачки химических веществ. Насосная бытовая станция обычно работает с чистой водой, реже с канализационными стоками или грязной жидкостью.

Наличие защиты от перегрева электродвигателя может входить в схему реле, но такой тип будет стоить дороже. Если есть возможность, лучше купить прибор с защитой, так как сама насосная станция стоит намного дороже.

Бывает однофазное или трехфазное реле. Они используются в насосных станциях для защиты от сухого хода. Это своеобразный датчик, который реагирует на коэффициент мощности, вырабатываемый оборудованием. При низких показателях устройство отключает насос. Это дополнительная функция, наличие которой делает прибор дороже.

Чтобы присоединить новое реле к насосу, нужно знать размер фланца. Он может обозначаться следующими цифрами: ¼, ½, 3/8.

На некоторых приборах есть механическая кнопка пуска. Она предназначена для принудительного включения или выключения датчика давления. Среди остальных дополнительных функций – клапан разгрузки и шкала настройки.

Рабочий диапазон реле давления должен совпадать с требуемым по параметрам насосной станции. В инструкции он обычно обозначается штрихами.

Когда требуется регулировать реле давления

Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.

При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления становится очень горячей. Это также связано с работой насосной станции.

При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.

Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.

Какое давление должно быть в насосной станции

Существует мнение, что значения манометра нужно проверять и настраивать каждые три месяца. Показатели зависят не только от настроек, но также от давления воздуха в бачке. Если со временем значения меняются, необязательно трогать настройки реле, возможно, потребуется подкачать воздух в бак с помощью велосипедного насоса. К примеру, первоначальные настройки верхнего порога были 3 атмосферы, после того как уменьшился объем воздуха в баке, манометр стал показывать 4 атмосферы. В таком случае закачивают воздух в бак.

Нельзя выполнять настройки реле в тот момент, когда бак заполнен водой целиком. В таком случае нельзя точно определить, сколько в системе воздуха, а сколько воды, ведь при полном баке общее давление является суммой показателей давления воды и воздуха.

Нельзя выставлять верхнюю границу более чем на 80% от максимального показателя. В таком случае лучше заменить реле или снизить верхний порог. К примеру, максимальный порог 4 бара. Учитывая скачки напряжения и постепенный износ оборудования, в том числе реле, нельзя ставить верхнюю границу выше 3,5 бар, иначе все оборудование может выйти из строя.

Самая маленькая разница между показателями может составлять 0,6 бар. При необходимости можно настроить насосную станцию на максимальную разницу, чтобы прибор включался реже.

Настройка и регулировка реле давления

Настройки не всегда помогают решить проблему с работой насосной станции. Перед тем как трогать пружины, необходимо выяснить, не произошло ли «залипание» контактов из-за неблагоприятных условий эксплуатации – повышенной влажности, конденсата, перегрева. Сначала проверяют контакты, в случае необходимости зачищают их наждачной бумагой и снова подсоединяют. Все работы проводятся при обесточенном устройстве. Одновременно проверяют бак на целостность и наличие нужного объема воздуха внутри, прочищают фильтры. Если нет опыта работы с подобным оборудованием, лучше пригласить мастера.

Если дело действительно в сбившихся настройках, перед началом работы необходимо приготовить гаечный ключ, которым будет поворачиваться пружина. Нужно включить агрегат и записать показатели верхнего и нижнего порога, чтобы точнее определиться, какой показатель нужно менять, а какой оставить прежним.

Действия выполняются в следующей последовательности:

1. Станция обесточивается.
2. Воду из бачка гидроаккумулятора спускают и открывают крышку реле давления.
3. Показатель включения регулируется большой пружиной. Его обычно выставляют на 2–2,2 атмосферы. Гайку закручивают по часовой стрелке до тех пор, пока значение не установится на нужной цифре.
4. Разницу регулируют маленькой пружиной. Если необходимо уменьшить значение, гайку поворачивают против часовой стрелки, если увеличить, то крутят по часовой стрелке.

Разница между показателями оптимально должна составлять 1 бар, чтобы не чувствовалось изменение напора в доме.

Малая пружина предназначена для настройки разности показателей. Она не регулирует нижний порог отключения.

Особенности регулировки «с нуля» и ошибки при настройках

Настроить реле давления насосной станции своими руками с нуля гораздо сложнее. Эта процедура требуется в том случае, когда оборудование собрано по частям, а не куплено в магазине. В такой ситуации нужно учитывать несколько параметров:

• давление воздуха в гидроаккумуляторе;
• возможности реле – его рабочий диапазон;
• длину магистрали и параметры работы насоса.

Отсутствие воздуха в баке приведет к тому, что мембрана будет сразу заполняться водой и постепенно растягиваться до тех пор, пока не лопнет. Максимальное давление при выключении должно складываться из давления воды и воздуха в баке. Например, реле установлено на 3 бара. Из них 2 бара приходится на воду, 1 на воздух.

Как избежать ошибок

Прежде чем повышать давление на реле, нужно изучить инструкцию к насосной станции – способна ли она поддерживать такие параметры. Если нет, насос будет работать не прекращаясь. Реле не отключит систему, так как нужное давление еще не достигнуто. Такая ситуация может закончиться перегоранием оборудования.

Нельзя закручивать гайки до предела. Это приводит к полному отказу реле – оно перестанет срабатывать и автоматически отключать станцию.

По правилам датчик не устанавливается на максимальные показатели. Если нужно повысить верхний уровень, лучше купить реле с более высокими максимальными значениями. Это увеличит срок службы не только датчика, но и насосной станции.

Регулировка насосной станции: правила и алгоритм настройки работы оборудования

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует требующееся для работы давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Источники:

Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки

Регулировка реле давления насосной станции

http://o-vode.net/vodosnabzhenie/davlenie/rele/nastrojka

http://ovteh.ru/blog/vodosnabzhenie/regulirovka-rele-davleniya-vody-kak-pravilno-regulirovat-i-nastraivat-datchik-na-nasosnoj-stancii

http://byreniepro.ru/nasosy/nastrojka-rele-davleniya.html

http://vodoprovod.ru/je/detail/?ID=67928

http://www.vseinstrumenti.ru/articles/sad/kak-otregulirovat-i-zapustit-nasosnuu-stanciu/

http://strojdvor.ru/vodosnabzhenie/regulirovka-davlenia-nasosnoj-stancii-rele-davlenia/

http://sovet-ingenera.com/vodosnab/nasosy/regulirovka-nasosnoj-stancii.html
